Электродный котел
Иллюстрации
Реферат

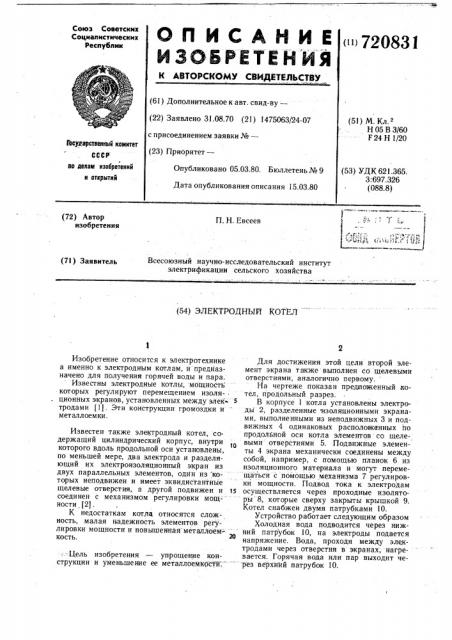

Оп ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
< 720831
*л (6l) Дополнительное к авт. свид-ву— (22) Заявлено 31.08.70 (21) 1475063/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .
Н 05 В 3/60
F24 Н 1/20
Государственный комитет
CCCP ио делам изо6ретеиий и открытий (53) УДК 621.365.
3:697.326 (088.8) Опубликовано 05.03.80. Бюллетень № 9
Дата опубликования описания 15.03.80
) (72) А втор изобретения
П. Н. Евсеев
Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (71) Заявитель (54) ЭЛЕКТРОДНЫЙ КОТЕЛ
Изобретение относится к электротехнике а именно к электродным котлам, и предназначено для получения горячей воды и пара.
Известны электродные котлы, мощность которых регулируют перемещением изоля- . ционных экранов, установленных между элек- 5 тродами (1). Эти конструкции громоздки и металл оемки.
Известен также электродный котел, содержащий цилиндрический корпус, внутри которого вдоль продольной оси установлены, по меньшей мере, два электрода и разделяющий их электроизоляционный экран из двух параллельных элементов, один из которых неподвижен и имеет эквидистантные щелевые отверстия, а другой подвижен и )s соединен с механизмом регулировки мощ- ности (2) .
К недостаткам котла относятся сложность, малая надежность элементов регулировки мощности и повышенная металлоем- кость.
Цель изобретения — упрощение конструкции и уменьшение ее металлоемкостй".
Для достижения этой цели второй элемент экрана также выполнен со щелевыми отверстиями, аналогично первому.
На чертеже показан предложенный котел, продольный разрез.
В корпусе 1 котла установлены электроды 2, разделенные изоляционными экранами, выполненными из неподвижных 3 и подвижных 4 одинаковых располоиынных по продольной оси котла элементов со щелевыми отверстиями 5. Подвижные элементы 4 экрана механически соединены между собой, например, с помощью планок 6 из изоляционного материала и могут перемещаться с помощью механизма 7 регулировки мощности. Подвод тока к электродам осуществляется через проходные изоляторы 8, которые сверху закрыты крышкой 9.
Котел снабжен двумя патрубками 10.
Устройство работает следующим образом
3(олодная вода подводится через нижний патрубок 10, на электроды подается напряжение. Вода, проходя между электродами через отверстия в экранах; нагревается. Горячая вода или пар выходит через верхний патрубок 10. !!" .!!: !: : !.., .!:,- :-!". . =:=-*-!"::, = 720831
3
Мощйсость котла регулируется переме- ран, из двух параллельных элементов, один щением подвижных элементов 4 экрана. Мак- из которых неподвижен и выполнен с эквисймальная мощность котла будет при пол- дистантными щелевыми отверстиями, а друном совпадении отверстий в подвижном 4 и гой подвйжен и соединен с механизмом ренеподвижном 3 элементах=экраЪа, Яийималь - гулировки мощности, отличающийсятем, что ная — при перекрытии отверстий не11одвиж- s с целью упрощения конструкции и снижения ного элемента стенкой подвижного элемен- металлоемкости котла, второй элемент такта 4. В промежуточных положениях мощ- же выполнен со щелевыми отверстиями "ана ность котла зависйт от степени перекрытия . логично первому. отверстия, Источники информации, Формула изобретения принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Электродный котел, содержащий корпус, № 165255, кл. Н 05 В 3/60, 1963.
-внутри которого вдоль продольной оси уста- 2. Баскин К. Е. и Матко П.М. Электроновлены, по меньшей мере, два электрода и теплоснабжение, М., «Энергия», 1971, разделяющий их электроизоляционный эк- с. 141 (прототип).
Составитель й. Писаревская
Редактор Н. Орловская Текред )(П1уфрня Корректор T. Скворнова
Заказ 10248/50 Тнрамс 885 Подписное. .- . 1 ;,. :--а = ;:, ЦНййй14 Государственного комитета СССР по делам изобретеяий и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ПП П «Патент», r. Ужгород, ул. Проектная, 4
