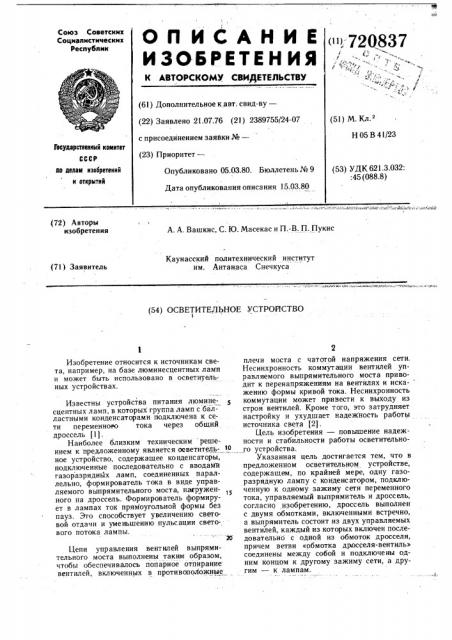

ОП ИСАНИЕ

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.07.76 (21) 2389755/24-07 (51) M. Кл.

Н 05 В 41/23 с присоединением заявки №вЂ”

Государстеенный комитет

СССР по делам изооретений и открытий (23) Приоритет— (53) УДК 621.3.032:

:45 (088.8) Опубликовано 05,03.80. Бюллетень № 9

Дата опубликования описания 15.03.80 (72) Авторы изобретения

А. А. Вашкис, С. Ю. Масекас и П.-В. П. Пукис

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) ОСВЕТИТЕЛЬНОЕ УСТРОИСТВО

Изобретение относится к источникам света, например, на базе люминесцентных ламп и может быть использовано в осветительных устройствах.

Известны устройства питания люминесцентных ламп, в которых группа ламп с балластными конденсаторами подключена к сети переменного тока через общий дроссель (1).

Наиболее близким техническим решением к предложенному является осветительное устройство, содержащее конденсаторы, подключенные последовательно с вводами газоразрядных ламп, соединенных параллельно, формирователь тока в виде управляемого выпрямительного моста, наеруженного на дроссель. Формирователь формирует в лампах ток прямоугольной формы без пауз. Это способствует увеличению световой отдачи и уменьшению пульсации светового потока лампы.

Цепи управления вентилей выпрямительного моста выполнены таким образом, чтобы обеспечивалось попарное отпирание вентилей, включенных в противоположные плечи моста с чатотой напряжения сети.

Несинхронность коммутации вентилей управляемого выпрямительного моста приводит к перенапряжениям на вентилях и иска- жению формы кривой тока. Несинхронность коммутации может привести к выходу из строя вентилей. Кроме того, это затрудняет настройку и ухудшает надежность работы источника света (2).

Цель изобретения — повышение надежности и стабильности работы осветительного устройства.

Указанная цель достигается тем, что в предложенном осветительном устройстве, содержащем, по крайней мере, одну газоразрядную лампу с конденсатором, подключенную к одному зажиму сети переменного тока, управляемый выпрямитель и дроссель, согласно изобретению, дроссель выполнен с двумя обмотками, включенными встречно, а выпрямитель состоит из двух управляемых вентилей, каждый из которых включен последовательно с одной из обмоток дросселя, причем ветви «обмотка дросселя-вентиль» соединены между собой и подключены одним концом к другому зажиму сети, а другим — к лампам.

720837

Формула изобретения

45

К каждому управляемому вентилю подключена цепь, соединяющая его анод, катод и управляющий электрод соответственно через резИСтор, параллельно соединенные диод, конденсатор и динистор в общую точку.

На чертеже представлена электрическая схема предложенного осветительного устройства.

Устройство содержит двухобмоточный дроссель 1, начала обмоток которого соеди нены с анодами управляемых вентилей 2, 3, а концы обмоток с катодами вентилей 3, 2.

Образованные ветви соединены последовательно с конденсаторами 4 ламп 5 и подключены к сети переменного тока. Цепи

" управления вентилями содержат резисторы

6, 7, динисторы 8, 9 конденсаторы 10, 11, диоды 12, 13.

Осветительное устройство работает следующим образом .

При увеличении напряжения на управляемом вентиле 2 через резистор 7 заряжается "конденсатор 11, и" напряжение на динисторе 9 увеличивается. В определенный момент времени динистор 9 открывается, и на управляющий электрод вентиля 2 поступает импульс, который открывает вентиль 2.

Ток через вентиль возрастает. В этот момент напряжение на вентиле 3 резко падает и он закрывается. ЭДС самоиндукции в обмотке дросселя 1 йоддерживает ток- через вертиль 2 в течение полупериода практически неизменным.

Айалогично, при увеличении прямого напряжения на вентиле 3 через резистор 6 заряжается конденсатор 10 и напряжение на динисторе 8 увеличивается. В определенный момент времени динистор 8 открывается и поступающий импульс открывает вентиль 3. Ток через вентиль 3 скачком возрастает. В этот момент напряжение на вентиле 2 падает и он закрывается. ЭДС самоиндукции в обмотке дросселя 1 поддерживает ток через вентиль 3 в течение полупериода практически неизменным. Диоды 12, 13 служат для шунтирования цепи управления при обратном напряжении на вентилях 2, 3.

Таким образом, управляемые вентили 2, 3 пропускают ток попеременно в течение полупериода напряжения сети. Коммутация вентилей происходит одновременно:

4 один открывается, другой закрывается. Так как обмотки дросселя 1 соединены встречно, токи в обеих обмотках создают в сердечнике дросселя магнитный поток того же направления. В сердечнике дросселя получается слабо пульсирующий постоянный ток, а токи в обеих обмотках дросселя принимают форму прямоугольных импульсов, сдвинутых на половину периода. При этом полярность импульсов тока в обмотках разная,; если в одной обмотке импульсы положительные, то в другой — отрицательные. В результате общий ток дросселя 1, и следовательно, ток через газоразрядные лампы 5 и балластные конденсаторы 4, представляет собой биполярные прямоугольные импульсы, между которйми отсутствуют паузы.

Использование в устройстве дросселя с двумя обмотками позволяет уменьшить чис-. ло управляемых вентилей и упростить настройку и эксплуатацию устройства.

1. Осветительное устройства; содержащее по крайней мере, одну газоразрядную лампу с конденсатором, подключенную к одному

25 зажиму сети переменного тока, управляемый выпрямитель и дроссель, отличающееся тем, что, с целью повышения надежности и стабильности работы, дроссель выполнен с двумя обмотками, включенными встречно, а выпрямитель выполнен из двух управляемых вентилей, каждый из которых включен последовательно с одной из обмоток дросселя, причем ветви «обмотка дросселя-вентиль» соединены между собой и подклюяены одним концом к другому зажиму сети, З5 а другим — к лампам.

2. Устройство по п. 1, отличающееся тем, что к каждому управляемому вентилю подключена цепь, соединяющая его анод, катод и управляющий электрод соответсвенно через резистор, параллельно соединенные

48 диод, конденсатор и динистор в общую точку.

Источники информации, прийятые во внимание при экспертизе

1. «Светотехника», 1969, № 10, с. 12.

2. Авторское свидетельство СССР № 493941, кл, Н 05 В 41/23, 1973 (прототип).
