Устройство для отделения листов от изогнутой поверхности электрографического носителя изображения

Устройство для отделения листов от изогнутой поверхности электрографического носителя изображения

Иллюстрации

Показать все

Реферат



", ен тно -те н ч!е

:озlиотe

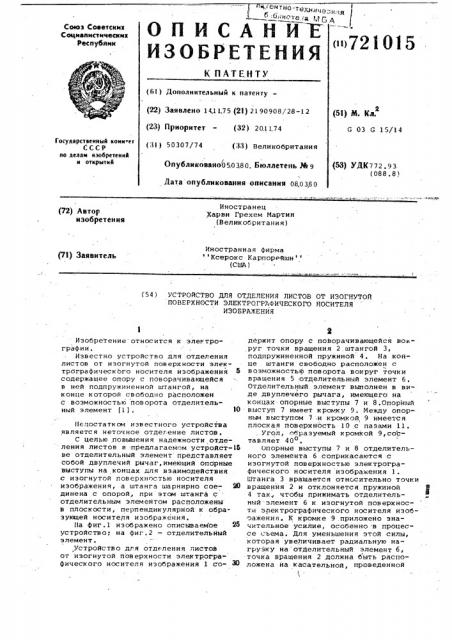

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ я::!я (Ф

< >721015

Союз Соеетскнк

Социалистических

Ресяубяик (8t) Дополнительный к патенту (22) Заявлено 14.11.75 (21) 2190908/28-12 (5t) М. Кл. (23) Приоритет — (32) 20.11,74 (3I ) 50307/74 (33) Великобритания

Опубликоваио050380, Бюллетень РЙ 9

Дата опубликования описании 08,0380

G 03 G 15/14

Государственный комняет

СССР оо делам изобретений и открытий (53) УДК772.93 (088 .8 ) Иностранец

Харви Грехем Мартин (Великобритания) (72) Автор изобретения

Иностранная фирма Ксерокс Карпорейшн (США ) Pl) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТОВ ОТ ИЗОГНУТОЙ

ПОВЕРХНОСТИ ЭЛЕКТРОГРАФИЧЕСКОГО НОСИТЕЛЯ

ИЗОБРАЖЕНИЯ

Нелоста тк ом и зв ест ного устройства является неточное отделение листов.

С целью повышения надежности отделения листов в .предлагаемом устройст-1б ве отделительный элемент представляет собой двуплечий рычаг, имеющий опорные выступы на концах для взаимодействия с изогнутой поверхностью носителя иэображения, а штанга шарнирно сое- QO динена с опорой, при этом штанга отделительным элементом расположены в плоскости, перпендикулярной к образующей носителя иэображения.

На фиг.1 изображено описываемое 2б устройство; на фиг ° 2 — отделительный элемент.

Устройство для отделения "èñòîâ от изогнутой поверхности электрографического носителя изображения 1 со- О

Изобретение относится к электрографии.

Известно устройсттво для отделения листов от изогнутой поверхности электрографическЬго носителя изображения содержащее опору с поворачивающейся в ней подпружиненной штангой, на конце которой свободно расположен с возможностью поворота отделительный элемент (1). держит опору с поВорачивающейся вокруг точки вращения 2 штангой 3, подпружиненной пружиной 4. На конце штанги свободно расположен с б возможностью поворота вокруг точки вращения 5 отделительный элемент 6.

Отделительный. элемент выполнен в виде двуплечего рычага, имеющего на концах опорные выступы 7 и 8,Опорный выступ 7 имеет кромку 9. Между опорныч выступом 7 .и кромкой, 9 имеется плоская поверхность 10 с пазами 11.

Угол, образуемый кромкой 9,составляет 40о. опорные выступы 7 и 8 отделительного элемента 6 соприкасаются с изогнутой поверхностью электрографического носителя изображения 1. штанга 3 вращается относительно точки вращекйя 2 и отклоняется пружиной

4 так., чтобы прижимать отделительный элемент 6 к изогнутой поверхности электрографического носителя изоб-эажения. К кромке 9 .приложено значительное усилие, особенно -в процессе съема. Для уменьшения этой силы, которая увеличивает радиальную нагрузку на отделительный элемент 6, точка вращения 2 должна быть расположена на касательной, проведенной ! \

721015 к поверхности носителя иэображения

1, в точке, лежашей против кромки 9.

Радиальная нагрузка или смещение отделительного элемента б в направлении изогнутой поверхности выбирается равной 2 грамм-сила (г), Нагрузка выбирается минимальной с тем, чтобы уменьшить силу трения скольжения опорных выступов 7 и 8 о поверхность носителя иэображения. Прн условии сохранения стабильности системы, если нагрузка слишком мала, то, например, у кромки 9 появляется тенденция к нестабильности, что проявляется в том, что она смещается в сторону от изогнутой поверхности, например, при вибрациях системы.

15

Длч образования опорных выступов применяются такие материалы как серебро, хромовый плав, никель и сплав. меди, свинца и цинка, а также карбид в ольф рама .

Отделительный элемент б выполнен из закаленной стали, а материал, об- разуюший опорные выступы 7 и 8, осаждается на отделительный элемент ме- 25 тодом электролитического осаждения после того, как отделительный элемент был обработан до требуемого размера.

Толщина осажденного материала, образующего опорные выступы 7 и 8,может регулироваться, Формула изобретения

Устройство для отделения листов от изогнутой поверхности электрографического носителя изображения, содержащее опору с поворачивающейся в ней подпружиненной штангой, на конце которой свободно расположен с воэможностью поворота отделительный элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности отделения листа, отделительный элемент представляет собой двуплечий рычаг, имеющий опорные выступы на концах для взаимодействия с изогнутой поверхностью носителя изображения; а штанга шарнирно соединена с опорой,,при этом штанга с отделительным элементом распОложены в плоскости, перпендикулярной к образующей носителя изображения.

Источники информации, принятые во внимание при экспертизе

1. Патент СНА У 3578859, кл,355-3, 1972 (прототип).
