Реферат

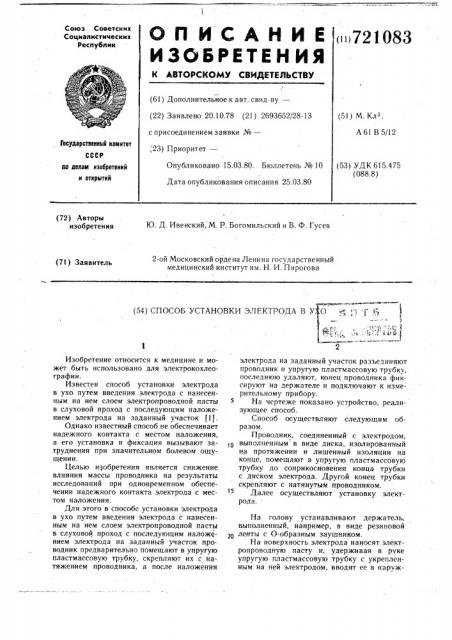

(iii721083

Союз Советских

Социвлистическнх

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (5I) М. Кл2 (22) Заявлено 20.10.78 (21) 2693652/28-13 с присоединением заявки №вЂ”

;23) Приоритет—

А 61 В 5/12

Государственный комитет

Опубликовано 15.03.80. Бюллетень № 10

Дата опубликования описания 25.03.80 (53) УДК 6) 5.475 (088.8) до делам изобретений и открытий (72) Авторы изобретения

Ю. Д. Ивенский, М. P. Богомильский и В. Ф. Гусев

2-ой Московский ордена Ленина государственный медицинский институт им. Н. И. Пирогова (71) Заявитель (54) СПОСОБ УСТАНОВКИ ЭЛЕКТРОДА В У

Изобретение относится к медицине и может быть использовано для электрокохлеографии.

Известен способ установки электрода в ухо путем введения электрода с нанесенным на нем слоем электропроводной пасты в слуховой проход с последующим наложением электрода на заданный участок 11J

Однако известный способ не обеспечивает надежного контакта с местом наложения, а его установка и фиксация вызывают затруднения при значительном болевом ощущении.

Целью изобретения является снижение влияния массы проводника на результаты исследований при одновременном обеспечении надежного контакта электрода с местом наложения.

Для этого в способе установки электрода в ухо путем введения электрода с нанесенным на нем слоем электропроводной пасты

1 в слуховой проход с последующим наложением электрода на заданный участок проводник предварительно помещают в упругую пластмассовую трубку, скрепляют их с натяжением проводника, а после наложения электрода на заданный участок разъединяют проводник и упругую пластмассовую трубку, последнюю удаляют, конец проводника фиксируют на держателе и подключают к измерительному прибору.

На чертеже показано устройство, реализующее способ.

Способ осуществляют следующим образом.

Проводник, соединенный с электродом, выполненным в виде диска, изолированный на протяжении и лишенный изоляции на конце, помещают в упругую пластмассовую трубку до соприкосновения конца трубки с диском электрода. Другой конец трубки скрепляют с натянутым проводником.

Далее осуществляют установку электрода.

На голову устанавливают держатель, выполненный, например, в виде резиновой

20 ленты с О-образным заушником.

На поверхность электрода наносят электропроводную пасту и; удерживая в руке упругую пластмассовую трубку с укрепленным на ней электродом, вводят ее в наруж721083

Составитель В. Котенева

Редактор В. Трубчеико Техред К. 1Пуфрнч Корректор Ю. Макаренко

Заказ 23/4 Тираж 673 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ный слуховой проход установки электрода на заданный учаСток.

Упругая пластмассовая трубка обеспе чивает" жесткость Конструкции.

Пой1"е этбго конец йроводййка я упругую пластмассовую трубку разъединяют, послед"HI0Io удаляют, а конец проводййка закреп"" ляют н"" держателе, подключив "при этом

"через держатель проводник с измерительным прибором.

Данный способ позволяет быстро и надежно устанавливать электрод на заданном участке уха, а также обеспечивает точную устаноЪку электродов малого размера, что повышает качество получаемой диагностической информации.

Формула изобретения

Способ установки электрода в ухо путем

"введенйя электрода с нанесенным на нем слоем электропроводной пасты в слуховой прюсод с последующим наложением электрода на заданный участок, отличающийся тем, что,"с целью снижения влияния массы проводника на результаты исследований

5 при одновременном обеспечении надежного контакта с местом наложения, проводник предварительно помещают в упругую пластмассовую трубку, скрепляют. их с натяжением проводника, а после наложения электрода на заданный участок разъединяют про16 водник и упругую пластмассовую трубку, последнюю удаляют, конец проводника фиксируют на держателе и подключают к изме-, рительному прибору.

Источники информации, принятые во внимание при экспертизе

1. Богомольский М. P. Электрокохлеографил в клинике. «Журнал ушных, носовых и горловых болезней», № 4, 1977, с. 92.
