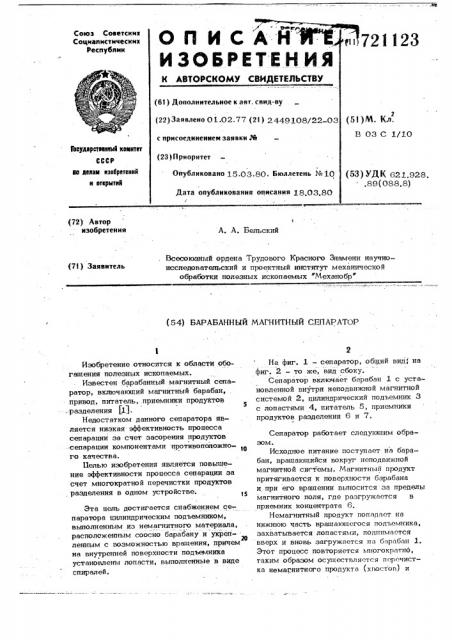

О Il И С А Н Я "Й

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<и 721123

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.02.77 (2I ) 2449108у22 08 с присоединением заявки М (23) Приоритет (51) Ч. Кл.

В 03 С 1/10

lhcf43PcINIIN4 квннтат

СССР ао делан изобретений и еткрытлл (53) УДК 621.928.. 89 (088. 8) Опубликовано 15.03.80. Бюллетень № 10

Дата опубликования описания 18.03.80

/ (72) Автор изобретения

A. А. Бельский

Всесоюзный ордена Трудового Красного Знамени научноисследовательский и щюектный институт механической обработки полезных ископаемых Механобр (71) Заявитель (54) БАРАБАННЫЙ МАГНИТНЫЙ СЕПАРАТОР

Изобретение относится к области обогашения полезных ископаемых.

Известен барабанный магнитный сепаратор, включающий магнитный барабан, привод, питатель,.приемники продуктов . разделения (1).

Недостатком данного сепаратора является низкая эффективность процесса сепарации за счет засорения продуктов сепарации компонентами противоположного качества.

Целью изобретения является повыщение эффективности процесса сепарации за счет многократной перечистки продуктов разделения в одном устройстве.

Эта цель достигается снабжением сепаратора цилиндрическим подъемником, выполненным из немагнитного материала, расположенным соосно барабану и укрепленным с возможностью вращения, причем на внутренней поверхности подъемника установлены лопасти, выполненные в виде спирал ей.

На фиг. 1 — сепаратор, общий вид, на фиг. 2 — то же, вид сбоку.

Сепаратор включает барабан 1 с установленной внутри неподвижной магнитной системой 2, цилиндрический подъемник 3 с лопастями 4, питатель 5, приемники продуктов разделения 6 и 7.

Сепаратор работает следующим образом.

Исходное питание поступает на барабан, вращающийся вокруг неподвижной магнитной системы. Магнитный продукт притягивается к поверхности барабана и при его вращении выносится за пределы магнитного поля, где разгружается в приемник концентрата 6.

Немагнитный продукт попадает на нижнюю часть вращающегося подъемника, захватывается лопастями, поднимается вверх и вновь загружается на барабан 1.

Этот процесс повторяется многократно, таким образом осуществляется перечистка немагнитного продукта (хвостов) и

А<Я;: ® "л . ")))

Фл Ф » э 1» в е, 721

) извлечение из него механически увлеченных магнитчых частиц.

Сепаратор также может работать с перечисткой магнитного продукта (концентрата) и с перечисткой обоих продух. — тов.

Снабжение цилиндрического подъемника лопастями, выполненными в виде спи ральных ребер, обеспечивает постепен) ное горизонтальное перемещение продук- 10 та, подвергаемого перечистке. Лопасти могут быть выполнены в виде отдельных плоских или криволинейных пластин, состы1 кованных по длине в спиральные ребра.Снабжение сепаратора цилиндрическим подъемником с лопастями обеспечивает получение в одном агрегате селективных продуктов.

Формула изобретения 20

1. Барабанный магнитный сепаратор, включающий магнитный барабан, привод, 23 питатель, приемники продуктов разделения, .отличающийся тем, что, с целью повышения эффективности. процесса сепарации за счет многократной перечистки продуктов разделения в одном устройстве, он снабжен цилиндрическим подъемником, расположенным соосно барабану и укрепленным с возможностью вращения, причем на внутренней поверхности подъемника установлены лопасти.

2. Сепаратор по и. 1, о т л и ч а юшийся тем, что подъемник выполнен из немагнитного материала.

3. Сепаратор по п. 1, о т л и ч а юшийся тем, что лопасти выполнены в виде спиралей.

Источники информации, принятые во внимание при экспертизе

1. Кармазин В. И. Совремейные методы магнитного обогащения руд черных металлов, М., Госгортехиздат, 1962, с. 383.
