Реферат



(! тил.;,ii

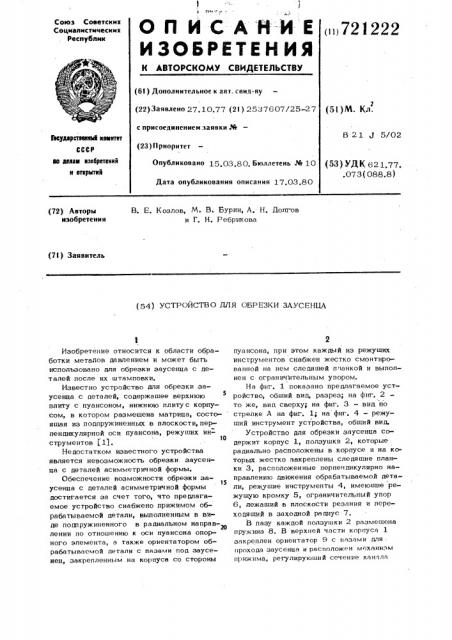

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик и» 721222

Э г (6! ) Дополнительное к авт. свид-ву (22) Заявлено 27.10.77 (2I ) 2537607125 27 с присоединением заявки Ж (23) Приоритет

Опубликовано 15.03.80. Бюллетень М 10

Дата опубликования описания 17.03.80 (5l ) M. Кл.

В 21 J 5/02

Веуддрственный квинтет

СССР на делам нзобретеиий н нткрытнй (53) УДК 621.77.

073(088 8) В. E. Козлов, М. В. Бурин, А. H. Долгов и Г. Н. Ребрикова (72) Авторы изобретения (71) Заявитель (54) УСтРОЙСтВО ДЛЯ ОБРКЗКИ ЗАЛ:ЮНЦА

Изобретение относится к области обработки металов давлением и может быть использовано для обрезки заусенца с деталей после их штамповки.

Известно устройство для обрезки заусенца с деталей, содержащее верхнюю плиту с пуансоном, нижнюю плитус корпусом, в котором размещена матрица, состо- ящая из подпружиненных в плоскости, перпендикулярной оси пуансона, режущих инструментов (11, 10

Недостатком известного устройства является невозможность обрезки. заусенца с деталей асимметричной формы.

Обеспечение возможности обрезки за15 усенца с деталей асимметричной формы достигается за счет того, что предлагаемое устройство снабжено прижимом обрабатываемой детали, выполненным в виде подпружиненного в радиальном направлении по отношению к оси пуансона опорного элемента, а также ориентатором обрабатываемой детали с пазами под заусенец, закрепленным Но корпуса со стороны пуансона, при этом каждый иэ режущих инструментов снабжен жестко смонтированной на нем следящей планкой и выполнен с ограничительным упором.

На фиг. 1 показано предлагаемое устройство, общий вид, разрез; на фиг. 2 то же, вид сверху; на фиг. 3 — вид lIo стрелке A на фиг. 1; на фиг. 4 — режуший инструмент устройства, общий вид.

Устройство для обрезки заусенца содержит корпус 1, ползушки 2, которые радиально расположены в корпусе и на которых жестко закреплены следящие планки 3, расположенные перпендикулярно направлению движения обрабатываемой детали, режущие инструменты 4, имеющие режушую кромку 5, ограничительный упор

6, лежащий в плоскости резания и переходящий в заходной радиус 7.

В пазу каждой ползушки 2 размешеца пружина 8. В верхней части корпуса 1 закреплен ориентатор 9 с пазами для прохода заусенца и расположен механизм прикима, регулируюший сечение канала з 72 прохода детали, состоя ций из прижима 10, пружины 11 и поджимной планки 12. Корпус 1 установлен на нижней плите 13.

На верхней плите 14 закреплен пуансон

15.

1222 4

Предлагаемое устройство позволяет обрезать заусенец с деталей асимметричной формы.

Формула изобретения

Деталь из питателя поступает в приемник, образованный ориентатором 9 и прижимом 10, Далее пуансонсм 15 по приемнику она направляется в зону обработки. Своим профилем деталь, как копир, находит на следящие планки 3, жестко связанные с режущими инструментами 4, тем самым обеспечивая снятие заусенца точно по контуру обрабатываемой детали.

Положение режущей кромки 5 режущих инструментов 4 относительно обрабатываемой поверхности обуславливается ограничительным упором 6, который исключает врезание ножа в поверхность, находящуюся в одной плоскости с обрабатываемой поверхностью. Заходной радиус 7 режущих инструментов 4 позволяет осуществить плавный заход детали в зону обработки.

Для обработки деталей различного профиля в пределах допуска прижимной механизм с помощью прижима 10 и пружины 11 регулирует сечение проходного канала, оставляя в неизменном положении плоскость резания.

Устройство для обрезки заусенца с деталей, содержащее верхнюю плиту с пуансоном, нижнюю плиту с корпусом, в котором размещена матрица, состоящая из подпружиненных в плоскости, перпендикулярной оси пуансона, режущих инструментов, отличающееся тем,что, с целью обеспечения возможности обрезки заусенца с деталей асимметричной формы, оно снабжено прижимом обрабатываемой детали, выполненным в виде подпружиненного в радиальном направлении по отношению к оси пуансона опорного алемента, а также ориентатором обрабатываемой детали с пазами под заусенец, закрепленным на корпусе со стороны пуансона, при этом каждый из режущих инструментов снабжен жестко смонтированной на нем следящей планкой и выполнен с ограничительным упором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 549218, кл. В 21 5/02, 1974.
