Механизм отрезки заготовок
Патент 721240
Авторы
Механизм отрезки заготовок
Иллюстрации
Реферат

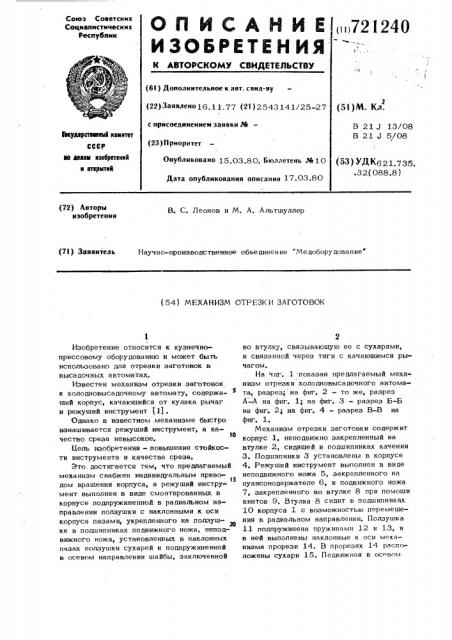

Союз Советских
Социалистических
Республик (ii>721240 с.
К А8ТОРСКОМУ С8ЙДЕТЕДЬСТВУ (6I ) Дополнительное к авт. свид-sy (22) Заявлено 16, 1 1.77 (21) 2543 141/25 27 с присоединением заявки М (23) Приоритет
Опубликовано 15.03.8 О. Бюллетень М 1 0
Дата опубликования описания 17.03.80 (51)M. Кл.
B 21 J 13/08
В 21 J 5/08
3Ьеуйарстеенай кеюнтет
СССР ю менам нзебретеннй н етерытнй (53) УДК621 735.32(088.8) (72) Авторы изобретения
В. С. Леонов и М. А. Альтшуллер (7! ) Заявитель Научно-производственное обьедннение "Медоборудование" (54) МЕХАНИЗМ ОТРЕЗКИ ЗАГОТОВОК
Изобретение относится к кузнечно-прессовому оборудованию и может быть использовано для отрезки заготовок в высадочных автоматах.
Известен механизм отрезки заготовок
K холодновысадочному автомату, содержа5 ший корпус, качаюшийся от кулака рычаг и режу ший инструмент 3 11 .
Однако в известном механизме быстро изнашивается режущий инструмент, а ка1О чество среза невысокое.
Цель изобретения — повышение стойкости инструмента и качества среза.
Это. достигается тем, что предпагаемый механизм снабжен индивидуальным приво15 дом врашения корпуса, а режуший инструмент выполнен в виде смонтированных в корпусе подпружиненной в радиальном направлении ползушки с наклонными к оси корпуса пазами, укрепленного на полэушке в подшипниках подвижного ножа, неподвижного ножа, установленных в наклонных пазах ползушки сухарей и подпружиненной в осевом направлении шайбы, заключенной во втулку, свяэываюшую ее с сухарями, и связанной через тяги с качаюшимся рычагом.
На чиг. 1 показан предлагаемый механизм отрезки холодновысадочного автомата, разрез; на фиг. 2 — то же, разрез
А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В на фиг. 1.
Механизм отрезки заготовки содержит корпус 1, неподвижно закрепленный на втулке 2, сидяшей в подшипниках качения
3. Подшипники 3 установлены в корпусе
4. Режуший инструмент выполнен в виде неподвижного ножа 5, закрепленного на пуансонодержателе 6, и подвижного ножа
7, закрепленного во втулке 8 при помощи винтов 9, Втулка 8 сидит в подшипниках
10 корпуса 1 с возможностью перемешения в радиальном направлении. Ползушка
11 подпружинена пружинами 12 и 13, и в ней выполнены наклонные к оси механизма прорези 14, В прорезях 14 расположены сухари 15. Подвижная в осевом
3 72 124 направлении и подпружиненная пружиной
16 шайба 17 установлена в корпусе 1 и благодаря зацеплению с канавкой втулки 18 взаимодействует через нее с сухарями 15. Диск 19 с одной стороны вза5 имодействует с рычагом 20, приводным в движение от кулачка 21 распределительной коробки холодновысадочного автомата, а с другой стороны - с тягами 22 и подвижно сидит на направляющей 23, На тор- >о цах тяг 22 со стороны шайбы 17 установлены ролики 24, через которые тяги 22 взаимодействуют с шайбой 17. Крутящий момент к втулке 2 передается через ременную передачу 25 от электродвигате- 15 ля 26.
Механизм работает, следующим образом.
Проволока подается через центральное отверстие направляющей 23, проходит отверстие подвижного ножа 7 и входит в 2о отверстие неподвижного ножа 5. Через ременную передачу 25 электродвигатель
26 приводит во вращение корпус 1 вмес« те с ползушкой 11 и подвижным ножом
7. Для отрезания заготовки кулачок 21 25 воздействует на один конец рычага 20, который другим концом нажимает на диск
19. Диск 19, перемещаясь по направляющей 23 через тяги 22, ролики 24, шайбу
17, втулку 18 и сухари 15, перемещает 30 полэушку 11 в радиальном пазу корпуса
1. Таким образом, совершая вместе с ползушкой 11 вращательное и поступательное перемещение, нож 7 врезается в проволоку и, когда его режущая кромка дой«35 дет до середины проволоки, перерезает ее. При атом заготовка остается в непод0 4 вижном ноже 5 и пуансонодержателем 6 бупет подана на позицию высадки.
Возврат механизма в исходное положение осуществляется пружинами 13 и 16.
Благодаря тому, что нож 7 совершает планетарное движение вокруг заготовки, перерезая ее, повышается качество среза, увеличивается долговечность ножа, поскольку в работе участвует режущая кромка по всему его периметру.
Формула изобретения
Механизм отрезки заготовок к холодновысадочному автомату, содержащий корпус, качающийся от кулачка рычаг и режущий инструмент, о т л и ч а ю ш и и с я тем, что, с целью повышения стойкости инструмента и качества среза, он снабжен индивидуальным приводом вращения корпуса, а режущий инструмент выполнен в виде смонтированных в корпусе подпружинен ной в радиальном направлении ползушки с наклонными к оси корпуса пазами, укрепленного на ползушке в подшипниках подвижного ножа, неподвижного ножа, установленных в наклонных пазах ползушки сухарей и подпружиненной в осевом направлении шайбы, заключенной во втулку, связывающую ее с сухарями, и связанной через тяги с качающимся рычагом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
% 449766, кл. В 21 J 13/08, 1972 (прототип). а, +Ф г Ъ
Р
"Ъ
721240
