Реферат

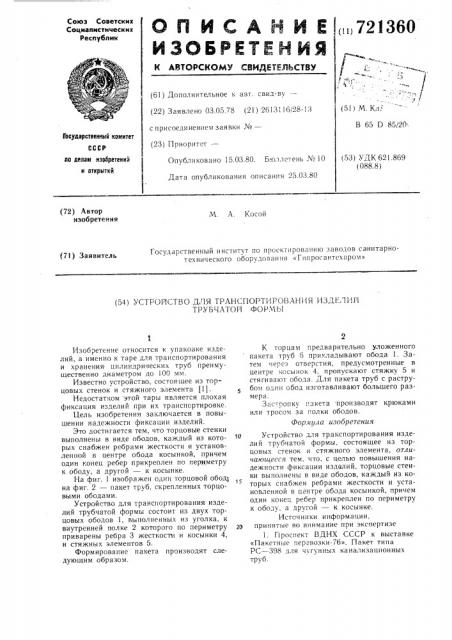

Союз Советских

Социалистических

Республик ии721360

/ (61) Дополнительное к авт. свид-в; (22) Заявлено 03.05.78 (21) 2613116 28-13 с присоединением заявки №вЂ” (23j Приоритет— (51) М. Кл. "

В 65 D 85/20 .

Гоеударстееииый комитет до делам изооретеиий и открытий (53) УДК 621.869 (088.81

Опубликовано 15.03.80. Бюллетень ¹10

Дата опубликования описания 25.03.80 (72) Автор изобретения

М. A. Косой

Государственный институт по проектированию заводов санитарнотехнического оборудования «Гипросантсхпром» (71 ) За.я в ител ь (54) УСТРОИСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ИЗДЕЛИ1"1

ТРУБЧАТОЙ ФОРМ1=1

Изобретение относится к упаковке изделий, а именно к таре для транспортирования и хранения. цилиндрических труб преимущественно диаметром до 100 мм.

Известно устройство, состоящее из торцовых стенок и стяжного элемента (1).

Недостатком этой тары является плохая фиксация изделий при их транспортировке.

Цель изобретения заключается в повышении надежности фиксации изделий.

Это достигается тем, что торцовые стенки выполнены в виде ободов, каждый из которых снабжен ребрами жесткости и установленной в центре обода косынкой, причем один конец ребер прикреплен по периметру к ободу, а другой — к косынке.

На фиг. 1 изображен один торцовой обод; на фиг. 2 — пакет труб, скрепленных торцовыми ободами.

Устройство для транспортирования изделий трубчатой формы состоит из двух торцовых ободов 1, выполненных из уголка, к внутренней полке 2 которого по периметру приварены ребра 3 жесткости и косынки 4, и стяжных элементов 5.

Формирование пакета. производят следующим образом.

К торцам предварительно уложенного пакета труб 5 прикладывают обода 1. Затем через отверстия, предусмотренные в центре косынок 4, пропускают стяжку 5 и стягивают обода. Для пакета труб с раструбом один обод изготавливают большего размера.

Зас-".îïêó ..зкета производят крюками или тросом за, олки ободов.

Формула изобретения го Устройство для транспортирования изделий трубчатой формы, состоягцее из торцовых стенок и стяжного элемента, отличающееся тем, что, с целью повышения надежности фиксации изделий, торцовые стенки выполнены в виде ободов, каждый из которых снабжен ребрами жесткости и установленной в центре обода косынкой, причем один конец ребер прикреплен по периметру к ободу, а другой — к косынке.

Источники информации, принятые во внимание при экспертизе

1. Проспект ВДНХ СССР к выставке

«Пакетные перевозки-76». Пакет типа

РС -398 для чугунных канализационных труб.
