Рыбозащитное устройство для водозаборных сооружений

Рыбозащитное устройство для водозаборных сооружений

Иллюстрации

Показать все

Реферат

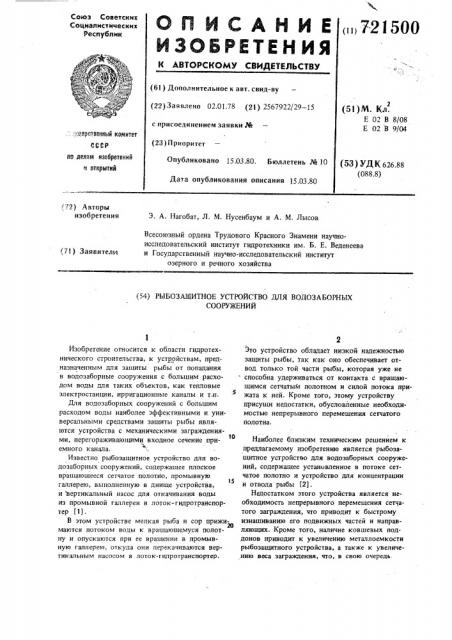

Союз Советских

Социалистических

Республик

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i> 7-21500 Ф.4 ф ф (61) Дополнительное к авт. свид-ву (22) Зая влено 02.01.78 (21) 2567922/29 — 15 с присоединением заявки .% (23 ) П риоритет (5E)M. Кд.

Е 02 В 8/08

Е 02 В 9/04

:-,;:,еротееииый коиитет ио делам изобретений и открытий

Опубликовано 15,03.80. Бюллетень № 10

Дата опубликования описания 15,03.80 (53) УДК 626.88 (088.8) . 72) Авторы изобретения

Э. А. Нагобат, Л. M. Нусенбаум и А. М, Лысов

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт гидротехники им. Б. E. Веденеева и Государственный научно-исследовательский институт озерного и речного хозяйства (71) Заявители (54) РЫБОЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ ВОДОЗАБОРНЫХ

СООРУЖЕНИЙ

Изобретение относится к области гидротехнического строительства, к устройствам, пред. назначенным для защиты рыбы от попадания в водозаборные сооружения с большим расходом воды для таких объектов, как тепловые электростанции, ирригационные каналы и т.п.

Для водозаборных сооружений с большим расходом воды наиболее эффективными и универсальными средствами защиты рыбы являются устройства с механическими заграждения10 ми, перегораживающими входное сечение приемного канала. К

Известно рыбозащитное устройство для водозаборных сооружений, содержащее плоское вращаюшееся сетчатое полотно, промывную !

5 галлерею, выполненную в днище устройства, и вертикальный насос для откачивания воды из промывной галлереи в лоток-гидратранспортер (1).

В этом устройстве мелкая рыба и сор прижимаются потоком воды к врашаюшемуся полотну и опускаются при ее вращепии в промывную галлерею, откуда они перекачиваются вертикальным насосом в лоток-гилротранспортер.

Это устройство обладает низкой надежностью защиты рыбы, так как оно обеспечивает отвод только той части рыбы, которая уже не

- способна удерживаться от контакта с вращающимся сетчатым полотном и силой потока прижата к ней. Кроме того, этому устройству присущи недостатки, обусловленные необходимостью непрерывного перемещения сетчатого полотна.

Наиболее близким техническим решением к предлагаемому изобретению является рыбоэащитное устройство для водозаборных сооружений, содержащее установленное в потоке сетчатое полотно и устройство для концентрации и отвода рыбы (2).

Недостатком этого устройства является необходимость непрерывного перемешения сетчатого заграждения, что приводит к быстрому изнашиванию его подвижных частей и направляющих. Кроме того, наличие ковшевых поддонов приводит к увеличению металлоемкости рыбозащитного устройства, а также к увеличению веса заграждения, что, в свою очередь.

72150

3 приводит к снижению долговечности устройства.

Пель изобретения — упрощение конструкции и повышение надежности.

Это достигается тем, что в предлагаемом устройстве устройство для концентрации и отвода рыбы выполнено в виде установленной с возможностью вертикального перемещения перед сетчатым полотном емкости с горизонтальной щелью, обращенной в сторону сетчатого полотна.

На фиг. 1 изображено рыбозащитное устройство с вертикально перемещаемой емкостью, общий вид; на фиг. 2 — то же, план; на фиг. 3 — вид по стрелке А на фиг. 1.

В канале 1 поперек потока на звездочках 2 с приводом 3 установлено бесконечное сетчатое полотно 4.

Перед сетчатым полотном 4 горизонтально установлена удлиненная емкость 5 с горизон- эо тальной щелью 6, обращенной в сторону сетчатого полотна 4. Длина емкости 5 равна ширине сетчатого полотна 4, Дно емкости выполнено наклонным к центральной части, где расположено спивное отверстие, перекрытое заслон- 25 кой 7. Над горизонтом воды в полосе перемещения этого отверстия расположен передний конец рыбоотводного лотка 8. Емкость 5 снабжена подъемным механизмом 9, обеспечивающим перекрытие емкостью всей рабочей 30 зоны сетчатого полотна 4.

При работе устройства во время постепенного поступательного опускания и подъема емкости S она последовательно перекрывает параллельные участки полотна 4. При этом за 3 емкостью образуются местные круговые течения, пересекающие щель 6, а скорость потока воды в этой зоне резко уменьшается и изменяет свой знак у линии, проходящей через горизонтальную щель 6. Это позволяет рыбе 4о выйти из-под влияния потока, силой которого она направляется к полотну 4 и прижимается к нему. Ориентируясь на направление круговых течений, проходящих через щель 6, рыба проникает в полость емкости 5. При подъеме 45 емкости 5 рыба доставляется к рыбооотводно0 4 му лотку 8. Здесь открывается заслонка 7, и рыба через сливное отверстие отводится в лоток 8 для дальнейшей транспортировки в заданный район.

Сетчатое полотно может быть выполнено в виде плоской. жесткой перегородки любой конфигурации: прямоугольной, круглой, секторной и т.д. При этом емкость может быть оснащена механизмом подъема, вращения, маятникового движения и т.п. Промывка сетчатого полотна может быть подводной или надводной, а сетчатое заграждение может быть ( неподвижным или оснащено механизмом подъема. Сетчатое заграждение может быть замкнутым в плане и иметь форму цилиндра, а контейнер — форму концентрично расположенного кольца.

Предлагаемое устройство не требует непрерывного вращения сетчатого полотна для отвода рыбы из рабочей зоны заграждения, что позволяет значительно увеличить срок службы предлагаемого устройства и повысить его надежность. При этом выполнение устройства для концентрации и отвода рыбы в виде .перемещающейся емкости позволяет упростить конструкцию устройства.

Формула изобретения

Рыбоэащитное устройство для водозаборных сооружений, содержащее установленное в потоке сетчатое полотно и устройство для концентрациииотводарыбы, отличающееся тем, что, с целью упрощения конструкции и повышения надежности, устройство для концентрации и отвода рыбы выполнено в виде установленной с возможностью вертикального перемещения перед сетчатым полотном емкости с горизонтальной щелью, обращенной в сторону сетчатого полотна.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 407003, кл. Е 02 В 8!08, 1971.

2. Патент США Р 2804209, кл. 210 — 158, 1970 (прототип) .

7 1 00 уфЮЮ дУД Д

Составитель А. Сергеев

Техред С.Мигай

Редактор Л, Батанова

Корректор Е. Папп
