Секция сборно-разборного здания
Иллюстрации
Показать всеРеферат
Союз Советскик
Социвпистическин
Респубики

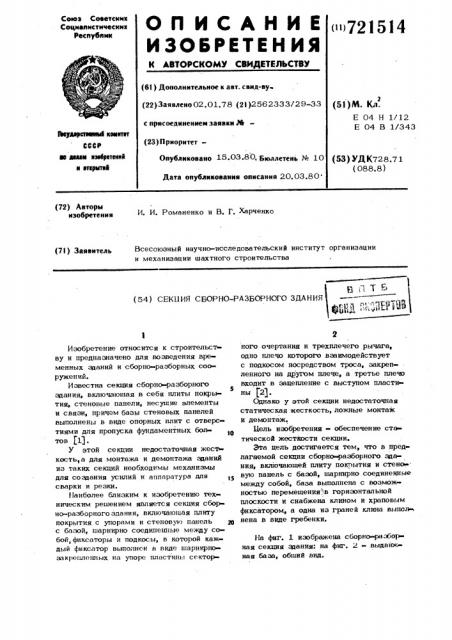

О П И С А Н И Е („,У )5)4
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву» (22) Заявлено 02.01.78 (2I )2562333/29-33 с присоединением заявки Ж (23) Приоритет—
Опубликовано 15.03 80. Бюллетень N 10 (5l)M. Кл.
Е 04 Н 1/12
Е 04 В 1/343
Ввударствевы0 квинтет
СССР вв аеии нзебретвннй а втнрвпнв (53) УД К728.7 1 (088.8) Дата опубликования описания 20,03.80 (72) Авторы изобретения
И. И. Романенко и В. Г. Харченко (7l) Заявитель Всесоюзный научно-исследовательский институт органиэации и механизации шахтного строительства
БЛЯМБ (54) CEKHHH СБОРНО-РАЗБОРНОГО ЗДАНИЯ
Изобретение относится к строительс ву и предназначено для возведения временных зданий и сборно-раэборных соо»ружений.
Известна секция сборно-разборного
5 здания, включаюшая в себя плиты покрытия, стеновые панели, несушие элементы и связи, причем базы стеновых панелей выполнены в виде опорных плит с отверстиями для пропуска фундаментных болтов 115
У этой секции недостаточная жесткость,а для монтажа и демонтажа зданий из таких секций необходимы механизмы для создания усилий и аппаратура для сварки и резки.
Наиболее близким к изобретению техническим решением является секция сборно-разборного здания, включаюшая плиту покрытия с упорами и стеновую панель 2О с базой, шарнирно соединенные между собой, фиксаторы и подкосы, в которой каждый фиксатор выполнен в виде шарнирнозакрепленных на упоре пластины сектор» ного очертания и трехплечего рычага, одно плечо которого взаимодействует с подкосом посредством троса, закрепленного на другом плече, а третье плечо входит в зацепление с выступом пластины j2).
Однако у этой секции недостаточная статическая жесткость, ложные монтаж и демонтаж.
)йель изобретения» обеспечение статической жесткости секции.
Эта цель достигается тем, что в пред лагаемой секции сборно-разборного здания, включаюшей плиту покт>ытия и стенсь вую панель с базой, шарнирно соединенные между собой, база выполнена с возмож« ностью перемещения" в горизонтальной плоскости и снабжена клином и хреновым фиксатором, а одна из граней клина выполнена в sage гребенки.
На фиг. 1 изображена сборн -разборная секция здания: на фиг. 2 - выдвижная база, обший вид.
721»4 4
Г пряжение в несущих элементах стеновых панелей 2 и плит 1 покрытия, чем дэ стигают статической жесткости секции. иж- ° При демонтаже секции фиксатор 9 ит 5 отводят с помощью хвостовика в направ ленин, обратном действию пружины 10, освобождают клин 8 от зацепления с фиксатором и выбивают его из паза баш мака 6. Снимают секцию с выдвижных в 10 баэ 5, Базы 5 могут быть прикреплены к опорам 12, например, загибом пят 11.
Штыри 13 выполнены в виде фундамен вных болтов с шайбами и гайками, при чем затяжка гаек не препятствует свободному перемещению ползуна 7, Секция сборно-разборного здания такого конструктивного выполнения обеспечивает простоту монтажа и демонтажа, сокращает время монтажа, эа счет и исключения связей и повышает удобство производства работ, так как перемещение клина производят с земли.
Секция сборно-разборного здания, включающая плиту покрытии, и стеновую панель с базой, шарнирно соединенные между собой, от л и ч а ю щ а я с я тем, что, с целью обеспечении статической жесткости секции, база выполнена с возможностью перемещения в горизонталь35 ной плоскости и снабжена клином и храповым фиксатором, а одна из граней клина выполнена в виде гребенки.
Источники информации, принятые во внимание при экспертизе
1. Заявка Японии N 50-14445, кл. Е 04 В 1/24, опублик, 1975.
2. Авторское свидетельство СССР
N 490927, кл. Е 04 Н l/12, 1972 (прототип) Секции сборно-разборного здания включает плиты 1 покрытия, стеновые панели 2, соединенные шарнирами 3. Стеновые панели 2 имеют стойку 4 с выдв ными базами 5. Выдвижная база содерж башмак 6 с понеречным пазом в торце, полэун 7, плоский клин 8:с рабочей гранью в виде гребенки, храповой фикса тор 9 с выступающим хвостовиком, пру жину 10 и шарнирную пяту 11. В напра ляюшие башмаки 6 вставлен ползун 7 скошенным торцом к поперечному пазу башмака. В продольную щель ползуна 7 уложены пружина 10 и храповой фиксатор 9 выступающим хвостовиком к пружине.
В поперечный паз башмака 6 задвинут плоский клин 8 с рабочей гранью в виде гребенки до зацепления ее с упо ром 9 на один зубец.
При монтаже секции стеновые панел
2 опускают в вертикальное положение опорами 12 на шарнирные пяты 11 вы движных баз 5, предварительно уложен
25 ных на фундаменты со штырями 13. Обеспечение статической жесткости достигают перемещением в пазу башмака 6 клина 8, действующего на фиксатор 9, который пропускает его на один зубец.
При этом пружина 10 возвращает фиксатор 9 в первоначальное положение и удерживает клин 8. Одновременно с фиксатором 9 передвигается по продольHbfM направляющим башмака 6 ползун 7 с закрепленной на пем пятой 11, кото.рый отодвигает стеновую панель 2, Пита 11 устраняет дополнительные напряжения и перекосы, возникающие в выдвижной базе 5 при повороте стеновой панели 2 относительно шарнира 3, Таким образом перемещением клина
8 выбирают зазоры в шарнирах 3 и после смыкания упоров 14 создают предна формула изобретения
