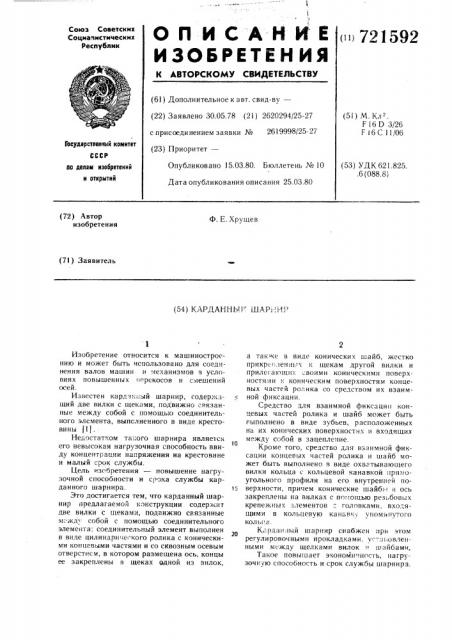

<1» 721592 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.05.78 (21) 2620294/25-27 с присоединением заявки № 2619998/25-27 (23) Приоритет—
Опубликовано 15.03.80. Бюллетень № 10 (51),Ц. Кл
F 16 D 3/26
F! 6 С 11/06
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 621.825..6 (088,8) Дата опубликования описания 25.03.80 (72) Автор изобретения
Ф. Е. Хрущев (71) Заявитель (54) КАРДАННЫГ ШАР! ИР
Изобретение относится к машиностроению и может быть использовано для соединения валов машин и механизмов в условиях повышенных ерекосов и смещений осей.
Известен кардз нный шарнир, содержащий две вилки с щеками, подвижно связанные между собой с помощью соединительного элемента, выполненного в виде крестовины 11I.
Недостатком та:-;ого шарнира является его невысокая нагрузочная способность ввиду концентрации напряжения на крестовине и малый срок службы.
Цель изобретения — повышение нагрузочной способности и срока службы карданного шарнира.
Это достигается тем, что карданный шарнир предлагаемой конструкции содержит две вилки с щеками, подвижно связанные и;: жд>: собой с помощью соединительного элемента; соединительный элемент выполнен в виде цилиндри е-кого ролика с коническими концевыми частями и со сквозным осевым отверстием, в котором размещена ось, концы ее закреплены в щеках одной из вилок, а также в виде конических шайб, жестко прикре, ленив: к щекам другой вилки. и приле ающих .воими коническими поверхностями к коническим поверхностям концевых частей ролика со средством их взаимт ной фиксации.
Средство для взаимной фиксации концевых частей ролика и шайб может быть гыполнено в виде зубьев, расположенных
Hd их конических поверхностях и входящих
30 между собой в зацепление.
Кроме того, средство для взаимной фиксации концевых частей ролика и шайб может быть выполнено в виде охватывающего вилки кольца с кольцевой канавкой рямоугольного профиля на его внутренней по1 верхности, причем конические шайбгп и ось закреплены на вилках с помощью резьбовых крепежных;лементов = головками, входящими в кольцевую канав <х упомянутого кольца.
К".рданный шарнир снабжен при этом регулировочными прокладками. у -.а овленными между щелками вилок .;. шайбами.
Такое повышает экономи ность, нагрузочную способность и срок службы шарнира.
721592
На фиг. 1 изображен предлагаемый карданный шарнир; на фиг. 2 — то же, сечение по А-А на фиг. 1; на фиг. 3 — карданный шарнир, вариант выполнения; на фиг. 4— то же, сечение по Б-Б на фиг. 3.
Карданный шарнир содержит вилки 1 и 2, подвижно связанные между собой с помощью соединительного элемента, выполненного в виде цилиндрического ролика 3 с коническими концевыми частями и со сквозным осевым отверстием 4, в котором размещена ось 5, концы которой закреплены в щеках вилки 2 посредством резьбы 6 болта 7, а также в виде конических шайб 8 и 9, жестко прикрепленных к щекам вилки 1 посредством болтов 10 и 11 и шпонок 12 и 13, размещенных в продольных канавках щек.
Конические шайбы 8 и 9 прилегают своими коническими поверхностями к коническим поверхностям концевых частей ролика 3 со средством их взаимной фиксации.
Средство для взаимной фиксации концевых частей ролика 3 и шайб 8 и 9 может быть выполнено в виде зубьев 14 и 15, расположенных на их конических поверхностях и входящих между собой в зацепление. Средство для взаимной фиксации концевых частей ролика 3 и шайб 8 и 9 может быть выполнено в виде охватывающего вилки кольца 16 с кольцевой канавкой 17 прямоугольного профиля на его внутренней поверхности. Конические шайбы 8 и 9 и ось 5 закреплены на вилках 1 и 2 с помощью резьбовых крепежных элементов 18 и !9, 20, 21 с головками, входящими в кольцевую канавку !7. Кольцо 16 имеет для установки крепежных элементов монтажное отверстие. Карданный шарнир снабжен регулировочными прокладками 22 и 23, установленными между щеками вилки 1 и шайбами 8 и 9.
Карданный шарнир работает следующим образом.
При вращении вилки, например 1, крутящий момент передается через шайбы 8 и 9 на ролик 3, ось 5 и далее к щекам вилки 2.
При осевых нагрузках средством для взаимной фиксации ролика 3 и шайб 8 и 9 служат зубья 14 и 15 или кольцо 16 и крепежные элементы 18, 19, 20, 21 с головками.
Для увеличения площади прилегания роликов к шайбам их контактирующие поверхности могут иметь дугообразную образующую.
Предлагаемая конструкция наряду с простой технологией ее изготовления дает возможность регулировать радиальные зазоры в шарнире, она надежна в эксплуатации, обладает большой нагрузочной способностью и повышает срок службы шарнира.
Формула изобретения
1. Карданный шарнир, содержащий две вилки с щеками, подвижно связанные между собой с помощью соединительного элемента, отличающийся тем, что, с целью повышения нагрузочной способности и срока службы, соединительный элемент выполнен в виде цилиндрического ролика с коническими концевыми частями и со сквозным осевым отверстием, в котором размещена ось, концы м ее закреплены с щеках одной из вилок, а также в виде кони веских шайб, жестко прикрепленных к щекам другой вилки и прилегающих своими коническими поверхностями к коническим гюверхностям концевых частей ролика со средством их взаимной
Н фикса ции.
2. Шарнир по п. 1, отличающийся тем, что средство для взаимной фиксации концевых частей ролика и шайб выполнено в виде зубьев, расположенных на их кони30 ческих поверхностях и входящих между собой в зацепление.
3. Шарнир по и. 1, отличающийся тем, что средство для взаимной фиксации концевых частей роликов и шайб выполнено
35 в виде охватывающего вилки кольца с кольцевой канавкой прямоугольного профиля
»а его внутренней поверхности, причем конические шайбы и ось закреплены на вилкаx с помощью резьбовых крепежных элементов с головками, входящими в кольцевую канавку упомянутого кольца.
4. Шарнир по и. 1, отличающийся тем, что он снабжен регулировочными прокладками, установленными между шеками вилок и шайбами.
Источники информации, принятые во Внимание при экс!(сотизе
1. Иванов F.. A. Муфты приводов. М., Машгиз, 1959, с. 59, фиг. 33.
