Реферат

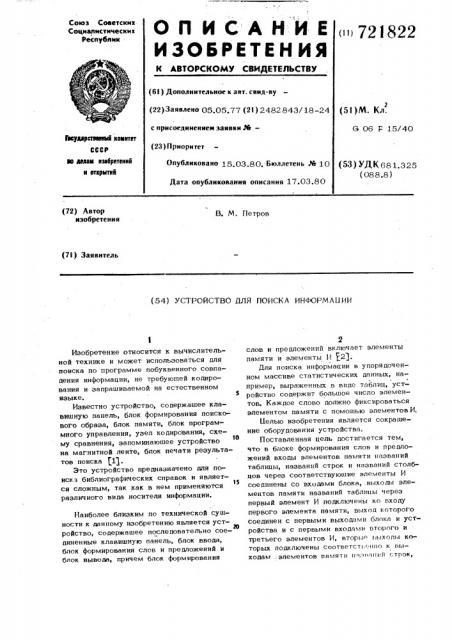

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советснмк

Социалистичесимк

Республик

< и 721822 (6 I ) Дополнительное к авт. свид-ву (22) Заявлено 05.05.77 (21) 2482843/18-24 с присоединениект заявки K— (23 ) П ри ори тет

Опубликовано 15 03 80. Бюллетень М 10

Дата опубликования описания 17.03.80 (51)М. Кл.

G 06 Р 15/40

Ьвударстиаииыб комитет

СССР

00 илам извбретеннй н Открытий (53 ) УД К 68 1. 3 25 (088.8) (72) Автор изобретения

В. М. Петров (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОИСКА ИНФОРМАБИИ

Изобретение относится к вычислительной технике и может использоваться для поиска по программе побуквенного совпадения информации, не требуюшей кодирования и запрашиваемой на естественном языке, 5

Известно устройство, содержашее клавишную панель, блок формирования поискового образа, блок памяти, блок программного управления, узел кодирования, схе10 му сравнения, запоминаюшее устройство на магнитной ленте, блок печати результатов поиска 1 .

Это устройство предназначено для поиска библиографических справок и являет15 ся сложным, так как в нем применяются различного вида носителя информации.

Наиболее близким по технической сушности к данному изобретению является устИ ройство, содержашее последовательно соединенные клавишную панель, блок ввода, блок формирования слов и предложений и блок вывода, причем блок формирования слов и предложений включает элементы памяти и элементы И 21.

Для поиска информации в упорядоченном массиве статистических данных, например, выраженных в виде таблиц, устройство содержит большое число элементов. Каждое слово должно фиксироваться элементом памяти с помошью элементов И, Белью изобретения является сокрашение оборудования устройства, Поставленная цель достигается тем, что в блоке формирования слов и предложений входы элементов памяти названий таблицы, названий строк и названий столбцов через соответствуюшие элементы И соединены со входами блока, .выходы элементов памяти названий таблицы через первый элемент И подключены ко входу первого элемента памяти, выход которого соединен с первыми выходами блока и устройства и с первыми входами второго и третьего элементов И, вторы выходы которых подключены cooTBpTcTI: flilo к выxoAaM: элементов памяти и: 1миий строк, 3 72 18 выход второго элемента И через второй апемент памяти соединен со вторыми выходами блока и устройства и с первыми входами четвертого и пятого элементов

И, выход третьего апемента H через третий элемент памяти соединен с третьими выходами блока и устройства и с первыми входами шестого и седьмого эпементов И, вторые входы четвертого, пятого, шестого и седьмого апементов И соедине- 10 ны с выходами соответствуюших элементов памяти названий столбцов, а выходы подкпючены к выходам блока, На фиг. 1 показана схема устройства; на фиг. 2 — пример реапизации блока вво- 15 да, где показаны. клавишная панель 1, блок 2 ввода, блок 3 формирования слов и предпожений, блок 4 вывода, элементы

И 5-10, элементы памяти названий таблицы 11 и 12, эпементы памяти названий !0 строк 13 и 14, элементы памяти названий столбцов 15 и 16, элементы И 17,элемент памяти 18, элемент И 19, элемент памяти 20, элемент И 2 1, апемент памяти

22, элементы И 23-26, выходы устройст-2 ва 27, 28 и 29, элементы И 30-37, элементы НЕ 38 И 39, элементы ИЛИ 40 и 41, апементы памяти 42-48, линия задержки

49.

На фиг. 1 показана организация блока

3 формирования слов и предложений, дпя поиска данных таблицы, название которой состоит иэ двух слов (эпементы И 5 и

6, элементы памяти 11 и 12), двух строк (элементы И 7 и 8, элементы памяти

13 и 14), двух столбцов (эпементы И 9 и 10, элементы памяти 15 и 16). Эпемент И 17 и элемент памяти 18 выбирают название таблицы. Зпементы .И 19 и 21 и апементы памяти 20 и 22 выби- 40 рают название таблицы и строку, а эпементы И 23, 24, 25 и 26 — выбирают каждое поле данной табпицы.

Блок ввода (данных) 1 вместе с кпавишной панелью позволяет получить на со- 4 ответствующих выходах сигналы всех символов набранного слова, которые воэбужgflloT соответствующий элемент И.

Он содержит (см, фиг. 2) запоминающую матрицу.

Каждый столбец матрицы, соответствующий порядковому номеру символа в слове, состоит из элемента памяти на каждый символ используемого алфавита, вход каждого из которых соединен с выходом соответствующего элемента И, один

Bxol1 эпемента rf соединен с Kпавишной наборной панелью, второй — с выходом

22 4 апемента ИЛИ предыдущего столбца, а третий через элемент НŠ— с выходом элемента ИЛИ данного столбца, входы эпемента ИЛИ подключены к выходам эпементов памяти данного столбца.

При этом количество столбцов равно чисЛу символов в слове.

При нажатии опной из клавиш соответствующий элемент памяти 45 (фиг. 2) в первом столбце переходит в другое состояние. На выходе элемента ИЛИ 40 появляется положительный потенциал, который размещает зались спедуюшего символа в спедуюший стопбец. Потенциал с выхода элемента ИЛИ 40 инвертируется и подается на входы эпементов И того столбца, в который произошла запись, тем самым запрещая повторную запись символа в тот же самыми столбец. Последовательно по буквам набираемое необходимое слово вводится в устройство. При этом соответствующий элемент И 5 (фиг. 1) блока 3 переведет элемент памяти 11 в состояние, соответствующее запоминанию этого слова.

Перед началом, ввода спе дующего слова блок ввода переводится в исходное состояние подачей сигнапа "Сброс на элементы памяти 42-48 (см. фиг. 2).

При наборе всех слов названия табпицы эпемент памяти 18 запомнит его u окажется возбужденным выход 27.

Набор на клавишной панели 1 названия строки переведет в другое состояние соответствующий эпемент памяти названий строки 13, возбуждается выход 28.

Набор названия столбца вызовет возбужде- ние соответствующего элемента памяти

15, элемента И 23, выход которого подключен к блоку вывода.

Формула изобретения

Устройство дпя поиска информации, содержащее последовательно соединенные кпавишную панель, блок ввода, блок формирования слов и предложений и блок вывода, причем блок формирования слов и предложений включает апементы памяти и апементы И, о т и и ч а ю щ е е с я тем, что, с цепью сокращения оборудования, в блоке формирования слов и предпожений входы элементов памяти названий табпицы, названий строк и названий столбцов через соответствующие элементы И соединены со входами блока, выходы эпемснтов памяти названий таблицы через

72 18

5 первый элемент И подключены ко входу первого элемента памяти, выход которого соединен с первыми выходами блока и устройства и с первыми входами. второго и третьего элементов И, вторые входы которых подключены соответственно к выходам элементов памяти названий строк, выход второго элемента И через второй элемент памяти соединен со вторыми выходами блока и устройства и с первыми . 1о входами четвертого и пятого элементов

И, выход третьего элемента И через третий элемент памяти соединен с третьими выходами блока и устройства и с первыми входами шестого и седьмого элементов И> вторые входы четвертого, пятого, шестого и седьмого элементов И соединены с выходами соответствуюших элементов памяти названий столбцов, а выходы подключены к выходам блока.

Источники информации, принятые во внимание при экспертизе

1. Патент США N 3564508, кл. 140-172.5, кл. G- 06 F 15/02, 1971.

2. Патент США N 3872289, кл. 235-152, кл. G 06 К 15/00, 1975 (прототип) .

721S22

Составитель А. геренов

Редактор Н. Каменская Техред О, Легеза Корректор 8, Бу-.ÿãâ

Заказ 132/40 Тираж 75 1 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
