Устройство для селекции последовательности радиоимпульсов

Устройство для селекции последовательности радиоимпульсов

Иллюстрации

Показать все

Реферат

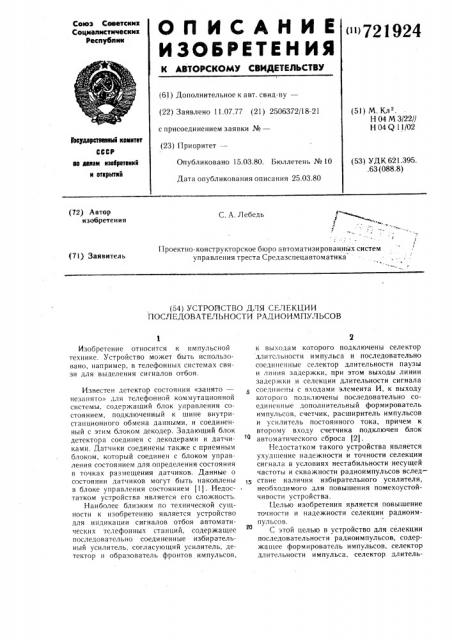

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккк

Соцкаписткческкк

Республкк ">721924 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.07.77 (21) 2506372/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл .

Н 04 М 3/22//

Н 04 Q 11/02

Геаудерстеелеый кемктет

СССР аа делам каееретееий и еткрыткй (53) УДК 621.395..63 (088.8) Опубликовано 15.03.80. Бюллетень № 10

Дата опубликования описания 25.03.80 (72) Автор изобретения

С. А..Лебедь

t

Проектно-конструкторское бюро автоматизированных систем управления треста Средазспецавтоматика (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЕ,"1 Е КЦИ И

ПОСЛЕДОВАТЕЛЬНОСТИ РАДИОИМПУЛЬСОВ

Изобретение относится к импульсной технике. Устройство может быть использовано, например, в телефонных системах связи для вь|деления сигналов отбоя.

Известен детектор состояния «занято— незанято» для телефонной коммутационной системы, содержащий блок управления состоянием, подключенный к шине внутристанционного обмена данными, и соединенный с этим блоком декодер. Задающий блок детектора соединен с декодерами и датчиками. Датчики соединены также с приемным блоком, который соединен с блоком управления состоянием для определения состояния в точках размещения датчиков. Данные о состоянии датчиков могут быть накоплены в блоке управления состоянием (1). Недостатком устройства является его сложность.

Наиболее близким по технической сущности к изобретению является устройство для индикации сигналов отбоя автоматических телефонных станций, содержащее последовательно соединенные избирательный усилитель, согласующий усилитель, детектор и образователь фронтов импульсов, к выходам которого подключены селектор длительности импульса и последовательно соединенные селектор длительности паузы и линия задержки, при этом выходы линии задержки и селекции длительности сигнала соединены с входами элемента И, к выходу которого подключены последовательно соединенные дополнительный формирователь импульсов, счетчик, расширитель импульсов и yñèëHTåëü постоянного тока, причем к второму входу счетчика подключен блок автоматического сброса (2).

Недостатком такого устройства является ухудшение надежности и точности селекции сигнала в условиях нестабильности несущей частоты и скважности радиоимпульсов вследствие наличия избирательного усилителя, необходимого для повышения помехоустойчивости устройства.

Целью изобретения является повышение точности и надежности селекции радиоимпульсон.

С этой целью в устройство для селекции последовательности радиоимпульсов, содержащее формирователь импульсов, селектор длительности импульса, селектор. длитель721924

Hot !!i пауз;з1, первый элемент И, введены накопительный элемент полезного сигнала, накопительный элемент помехового сигнала, компаратор, второй элемент И и элемент

«Запрет», первый вход которого соединен с выходом формирователя импульсов и первыми входами элементов И, второй вход— с выходом селектора длительности паузы и вторым входом второго элемента И, а выход — — с входом селектора длительности импульса, при этом выход последнего соединен с входом селектора длительности паузы и вторым входом первого элемента И, выход которого через накопительный элемент полез— ного сигнала соединен с первым входом компаратора, второй вход компаратора через накопительный элемент помехового сигнала соединен с выходом второго элемента И.

Структурная электрическая схема устройства для селекции последовательности радиоимпульсов представлена на чертеже.

Устройство содержит формирователь 1 импульсов, выход которого соединен с первым входом элемента 2 «Запрет» и первыми входами элементов И 3 и 4. Выход элемента

«Запрет» соединен с входом селектора 5 длительности импульса, выход которого подключен к входу селектора 6 длительности г$ паузы и через элемент И 3 к входу накопительного элемента 7 полезного сигнала. Выход селектора длительности паузы через элемент И 4 соединен с входом накопителя 8 помехового сигнала, а выходы элементов 7

36 и 8 соединены с входами компаратора 9.

Устройство для селекции последовательности радиоимпульсов работает следующим образом.

На вход формирователя 1 импульсов поступает серия импульсов с заполнением $$ синусоидальным сигналом (радиоимпульсов), формирователь преобразует поступающие импульсы в импульсы прямоугольной формы.

С выхода формирователя 1 импульсы поступают на первый вход элемента 2 «Запрет», 40 который в это время открыт по второму запрещающему входу. Передним фронтом первого импульса серии на выходе элемента 2 запускается селектор 5 длительности импульса, представляющий собой ждущий мультивибратор. Селектор 5 формирует на выходе импульс, длительность которого равна заданной длительности входящего импульса. Импульс с выхода селектора 5 поступает на второй вход элемента И 3, открытый по первому входу сигналом с выхода формирователя 1. Импульс с выхода элемента 3 поступает в накопительный элемент 7, например емкостный, полезного сигнала. которого равна заданной длительности паузы между входящими импульсами. Импульс с выхода селектора 6 поступает на второй вход элемента И 4, закрытый по первому входу, поскольку в период паузы между импульсами сигнал на выходе формирователя отсутствует. В то же время импульс селектора 6 поступает на второй запрещающий вход элемента 2 «Запрет», препятствуя тем самым запуску селектора 5.

Таким образом, при поступлении на вход устройства селектируемых радиоимпульсов потенциал на емкостном накопительном элементе 7 полезного сигнала увеличивается ступенчато, а на емкостном накопительном элементе 8 помехового сигнала потенциал не изменяется. При заданной разности потенциалов между накопительными элементами 7 и 8 на выходе компаратора 9 появляется сигнал.

При длительности входного импульса больше заданной элемент И 3 открыт, пока присутствует сигнал на его втором входе, равный по длительности заданному. Таким образом, изменение длительности входного импульса не влияет на величину заряда емкости накопительного элемента полезного сигнала и тем самым не влияет на качество селекции и мпул ьсов.

При наличии помехи в.паузе между импульсами или несовпадении скважности импульсов элемент И 4 открывается и потенциал на емкостном накопительном элементе 8, помехового сигнала увеличивается, осуществляя тем самым запрет на формирование сигнала на выходе компаратора 9.

Применение устройства для селекции последовательности радиоимпульсов в системах связи позволяет обеспечить высокую точность и надежность селекции в условиях нестабильности несущей частоты и скважности радиоимпульсов при простом схемном решении и хорошей помехоустойчивости устройства.

Формула изобретения

4$

$O

Задним фронтом импульса с выхода селектора 5 запускается селектор 6 длительности паузы, также представляющий собой ждущий мультивибратор. Селектор 6 формирует на выходе импульс, длительность

Устройство для селекции последовательности радиоимпульсов, содержащее формирователь импульсов, селектор длительности импульса, селектор длительности паузы, первый элемент И, отличающееся тем, что, с целью повышения точности и надежности селекции радиоимпульсов, в него введены накопительный элемент полезного сигнала, накопительный элемент помехового сигнала, компаратор, второй элемент И и элемент «Запрет», первый вход которого соединен с выходом формирователя импульсов и первыми входами элементов И, второй вход — с выходом селектора длительности паузы и вторым входом второго элемента И, а выход — с входом селектора длительности импульса, выход которого соединен с входом

721924

Составитель Белая

Техред К. Шуфрич Корректор М. Демчик

Тираж 729 Подписное

Редактор T. Юрчикова

Заказ 146 45

gH И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент, г. Ужгород, ул. Проектная, 4 селектора длительности паузы и вторым входом первого элемента И, выход которого через накопительный элемент полезного сигнала соединен с первым входом компаратора второй вход которого через накопительный элемент помехового сигнала соединен с выходом второго элемента И.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3920934, кл. 179-175.2. R, 1975.

2. Авторское свидетельство СССР № 554638, кл. Н 04, М 3/22, 07.01.75.
