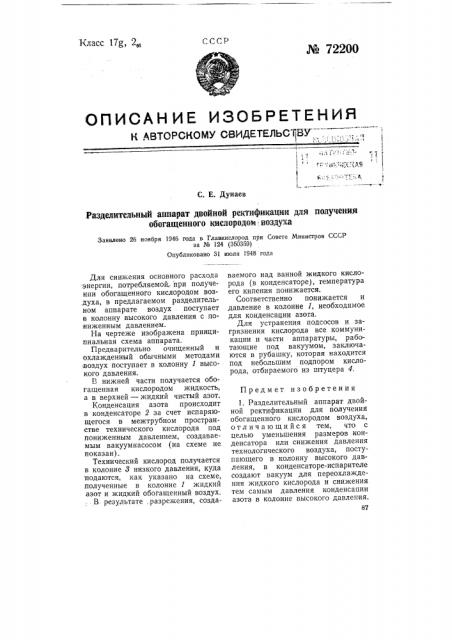

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬС F(BV .1

С. Е. Дунаев.Разделительный аппарат двойной рехтификации для получения обогащенного кислородо 1 воздуха

Заявлено 26 ноября 1946 года в Главкислород при Совете Министров СССР

3a № 124 (350359) Опубликовано 31 июля 1948 года

Предмет изобретения

Для снижения основного расхода энергии, потребляемой. при получении обогащенного кислородом воздуха, в предлагаемом разделительном аппарате воздух поступает в колонну высокого давления с пониженным давлением.

На чертеже изображена принципиальная схема аппарата.

Предварительно очищенный и охлажденный обычными методами воздух поступает в колонну высокого давления.

В нижней части получается обогащенная кислородом жидкость, а в верхней — жидкий чистый азот.

Конденсация азота происходит в конденсаторе 2 за счет испаряющегося в межтрубном пространстве технического кислорода под пониженным давлением, создаваемым вакуумнасосом (на схеме не показан).

Технический кислород получается в колонне 8 низкого давления, куда подаются, как указано на схеме, полученные в колонне жидкий азот и жидкий обогащенный воздух.

В результате,.разрежения, создаваемого над ванной жидкого кислорода (в конденсаторе), температура его кипения понижается.

Соответственно понижается и давление в колонне !, необходимое для конденсации азота.

Для устранения подсосов и загрязнения кислорода все коммуникации и части аппаратуры, работающие под вакуумом, заключаются в рубашку, которая находится под небольшим подпором кислорода, отбираемого из штуцера 4.

1. Разделительный аппарат двойной ректификации для получения обогащенного кислородом воздуха, отл и ч а ю щи йс я тем, что с целью уменьшения размеров конденсатора или снижения давления технологического воздуха, поступающего в колонну высокого давления, в конденсаторе-испарителе создают вакуум для переохлаждения жидкого кислорода и снижения тем самым давления конденсации азота в колонне высокого давления.

87 № 72200

2. В аппарате по и. 1 с целью устранения подсоса воздуха применена на всех частях аппаратуры и коммуникаций, находящихся под вакуумом, рубашка, заполненная кислородом под избыточным давлением, который отбирается из колонны низкого давления.

4апт 8 теплтбменнинн К Януумнаспгу через гпеппап0мгнннни
