Класс 21а, 30

М 72215

СССР

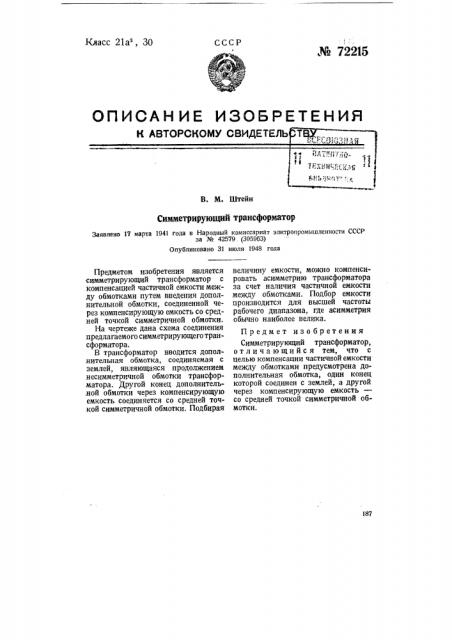

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ

В. M. Штейн

Симметрирующий трансформатор

3аявлено 17 марта 1941 года в Народный комиссариат элктропромышленности СССР за № 42579 (305963) Опубликовано 31 июля 1948 года

187

Предметом изобретения является симметрирующий трансформатор с компенсацией частичной емкости между обмотками путем введения дополнительной обмотки, соединенной через компенсирующую емкость со средней точкой симметричной обмотки.

На чертеже дана схема соединения предлагаемого симметрирующего трансформатора.

В трансформатор вводится дополнительная обмотка, соединяемая с землей, являющаяся продолжением несимметричной обмотки трансформатора. Другой конец дополнитель.ной обмотки через компенсирующую емкость соединяется со средней точкой симметричной обмотки. Подбирая величину емкости, можно компенсировать асимметрию трансформатора за счет наличия частичной емкости между обмотками. Подбор емкости производится для высшей частоты рабочего диапазона, где асимметрия обычно наиболее велика.

Предмет изобретения

Симметрирующий трансформатор, отличающийся тем, что с целью компенсации частичной емкости между обмотками предусмотрена дополнительная обмотка, один конец которой соединен с землей, а другой через компенсирующую емкость— со средней точкой симметричной обмотки.

No. 72235

Симметоычяая оомотла

Юмпекир пощий конденсатор

Отв. редактор И. М. Аиишин

188

Несимметричная обмотка

Лополии пельная обмотка

Редактор Н. П. Смирнви
