№ 72239

Класс 19а, 27вй

СССР

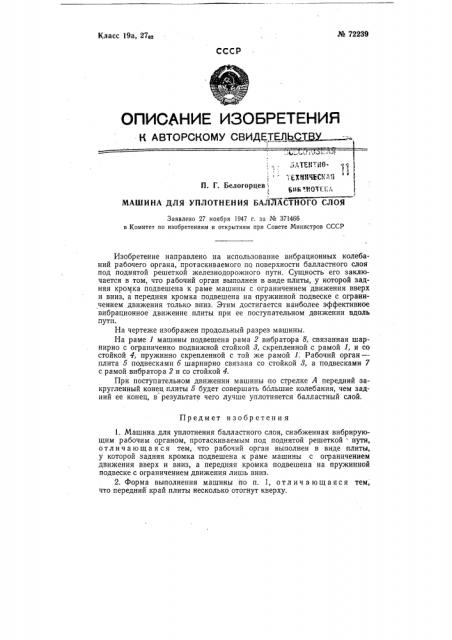

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ 1:ВХ вЂ”,,ТЩТ1ф.

; ЕХИИЧЕС11", 1

П. Г. Белогорцев ., „poT1..1:, 1

МАШИНА ДЛЯ УПЛОТНЕНИЯ БАЛЛАСТНОГО СЛОЯ

Заявлено 27 ноября 1947 г. за Ко 37146б в Комитет по изобретениям и открытиям при Совете Министров СССР

Изобретение направлено на использование вибрационных колебаний рабочего органа, протаскиваемого па поверхности балластного слоя под поднятой решеткой железнодорожного пути. Сущность его заключается в том, что рабочий орган выполнен в виде плиты, у которой задняя кромка подвешена к раме машины с ограничением движения вверх и вниз, а передняя кромка подвешена на пружинной подвеске с ограничением движения только вниз. Этим достигается наиболее эффективное вибрационное движение плиты при ее поступательном движении вдоль пути.

На чертеже изображен продольный разрез машины.

На раме 1 машины подвешена рама 2 вибратора 8, связанная шарнирно с ограниченно подвижной стойкой 8, скрепленной с рамой 1, и со стойкой 4, пружинно скрепленной с той же рамой 1; Рабочий орган— плита 5 подвесками 6 шарнирно связана со стойкой 8, а подвесками 7 с рамой вибратора 2 и со стойкой 4.

При поступательном движении машины по стрелке А передний закругленный конец плиты 5 будет совершать большие колебания, чем задний ее конец, в результате чего лучше уплотняется балластный слой.

Предмет изобретения

1. Машина,для уплотнения балластного слоя, снабженная вибрирующим рабочим ооганом, протаскиваемым под поднятой решеткой пути, отличающаяся тем, что рабочий орган выполнен в виде плиты, у которой задняя кромка подвешена к раме машины с ограничением движения вверх и вниз, а передняя кромка подвешена на пружинной подвеске с ограничением движения лищь вниз.

2. Форма выполнения машины по п. 1, отличающаяся тем, что передний край плиты несколько отогнут кверху. № 72239

Составитель П. Г. Белогорцев

Техред T. П. Курилко

Редактор В. Е. Гридчин

Корректор T. Л. Медведева

Подп. к печ. 25/IX — б2 г

Зак. 3013/7

Объем 0,18 изд. л.

Цена 5 коп.

Типография, пр. Сапунова, 2.

Формат бум. 70 к, 108 / 6

Тираж 200

ЦБТИ .при Комитете. по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д 2/б,
