Реферат

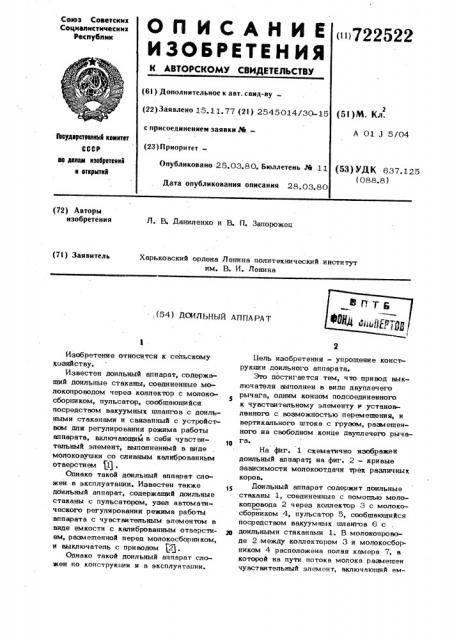

Союз Советских

Социалистических

Республик

ОПИСАНИИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()722522 (61) Дополнительное к авт. свид-ву (22) Заявлено 15,11.77 (21) 2545014/30-15 с присоединением заявки .%— (23) Приоритет—

Опубликовано 25.03.80. Бюллетень М 11

Дата опубликования описания 28.03.80 (53)M. Кд.

А 01 J 5/04

Пвудврственнъй коинтвт

СССР ва делает нзвбрвтвннй и еткрьттнй (53) УД К 637. 125 (088.8) (72) Авторы изобретения

Л. В. Даниленко и В. П. Запорожец (7l) Заявитель

Харьковский ордена Ленина политехнический институт им. В. И. Ленина

:,(54) ДОИЛЬНЫИ АППАРАТ

Изобретение относится к сельскому хозяйству.

Известен доильный аппарат, содержащий доильные стаканы, соединенные молокопроводом через коллектор с молокосборником, пульсатор, сообщающийся посредством вакуумных шлангов с доильными стаканами и связанный с устройст вом для регулирования режима работы .J аппарата, включающим в себя чувствительный элемент, выполненный в виде молоковушки со сливным калиброванным отверстием P) .

Однако такой доильный аппарат сложен в эксплуатации. Известен также дбильный аппарат, содержащий доильные стаканы с пульсатором, узел автоматического регулирования режима работы аппарата с чувствительным элементом в виде емкости с калиброванным отверстием, размещенной перед молокосборни ком, и выключатель с приводом P2g.

Однако такой доильный аппарат сложен по конструкции и в эксплуатации.

Бель изобретения — упрощение конс т рукции доильного аппарата.

Это достигается тем, что привод выключателя выполнен в виде двуплечего рычага, одним концом подсоединенного к чувствительному элементу и установленного с возможностью перемещения, и вертикального штока с грузом, размещенного на свободном конце двуплечего рычато

На фиг. 1 схематично изображен доильный аппарат; на фиг. 2 — кривые зависимости молокоотдачи трех различных коров.

Доильный аппарат содержит доильные стаканы 1, соединенные с помощью молокопровода 2 через коллектор 3 с молокосборником 4, пульсатор 5, сообщающийся посредством вакуумных шлангов 6 с щ доильными стаканами 1. В молокопроводе 2.между коллектором 3 и молокосборником 4 расположена полая камера 7, в которой на пути потока молока разме пен чувствительный элемент, включающий ем72

3 кость 8 с калиброванным сливным отверстием 9. Емкость 8 жестко связана с двуплечим рычагом 10, подвижно установленным в подшипниках 11. На другом плече рычага 10 расположен груз 12 для уравновешивания веса емкости 8. Рычаг 10 связан с устройством 13 для автоматического регулирования режима работы аппарата посредством заслонки 14 и примыкающего к ней сопла 1 5. На рычаге 10 подвижно размещен шток

16 с грузом 1 7 на одном конце и заслонкой 18 выключателя устройства

13 - на другом. Кроме заслонки выключатель содержит сопло 19, связанное с вакуумной линией и расположенное напротив заслонки 18, К устройству 13 для автоматического регулирования режима работы аппарата подключен . исполнительный механизм (на чертеже не показан).

Доильный аппарат работает следующим образом.

Молоко из доильных стаканов 1 по молокопроводу 2 поступает в емкость 8 и наполняет ее. При увеличении припуска молока более 0,6 л/мин, что соот ветствует началу интенсивной молокоотдачи (точки о,, у на фиг. 2), на ем кость 8, кроме усилия от веса молока, действует гидродинамическая сила потока молока, что заставлчет емкость 8 опуститься. При этом другое плечо рычага 10 преодолевает усилие груза 17, поднимает его и перекрывает заслонкой 18 сопло 19 вь;ключателя. После этого в сопле 19 выключателя образуется вакуум, питающий устройство 13 автоматического регулирования режима работы аппарата, т.е. происходит его, включение. Заслонка 18 выключателя под действием перепада давлений удерживается вместе со штоком 16 и грузом 17 в верхнем положении и не препятствует движению рычага 10 вверхвниз.

При снижении молокоотдачи до

0,3 л/мин уровень молока в емкости

8 уменьшается, соответственно уменьшается усилие на одном плече рычага

10, другое плечо которого опускается

2522

4 и закрывает заслонкой 14 сопло 15.

При этом устройство 13 автоматичеокого регулирования работы аппарата переводит аппарат на режим додаивания, о чем выдается сигнал на соответствующий исполнительный механизм.

Если додаивание не приводит к увеличению молокоотдачи, то происходит отключение вакуума и снятие доильных

10 стаканов исполнительным механизмом.

Как следует из описания работы поильного аппарата, включение устройся ва автоматического регулирования режима работы аппарата происходит в момент достижения практически у любой коровы молокоотдачи (точки о(,P, g ), несколько превышающей ту величину молокоотдачи, при которой происходит отключение аппарата (точки С, ф

20 ф }. Во всех трех случаях (А, Б, В) исключено несвоевременное отключение вакуума и снятие поильных стаканов, что повышает эффективность процесса доения.

Форм ула изобретения

Доильный аппарат, содержащий доильные стаканы с пульсатором, узел автоматического регулирования режима работы аппарата с чувствительным элементом в виде емкости с калиброванным отверстием, размещенной перед молокосборником, и выключатель с приводом, отличающийся тем, что, с целью упрощении конструкции привод выключателя выполнен в виде двуплечевого рычага, опним концом под40 соединенного к чувствительному элементу и установленного с возможностью ,перемещения, и вертикального штока с грузом, размещенного на свободном конце двунлечего рычага.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

hb 407549, кл. А 01J5/04, 1971.

2. Заявка % 2544946, кл. А 01 J 7/00, 1977.
