Реферат

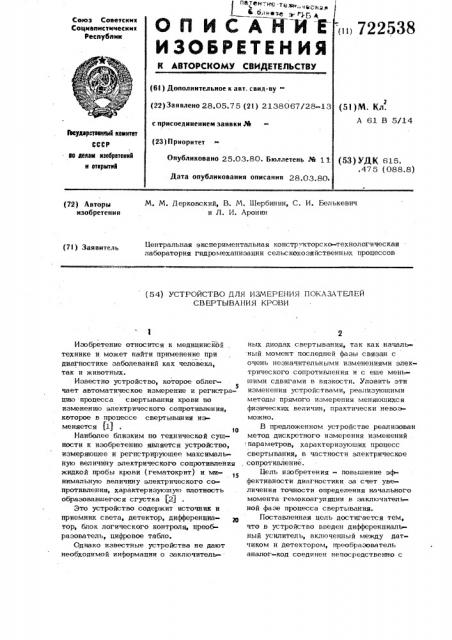

патен-, ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Сеюз Советскнк

Социвлнстическнк

Реслублик (iii 722538

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву(22)Заявлено 28.05.75 (21) 2138067/28-13 с присоединением заявки М (51) М. Кл.

А 61 В 5/14

Йкударстеениый кемитет

СССР аа деяам иаебретеиий н открытий (23) Приоритет

Опубликовано 25.03.80. Бюллетень Рй 1 l .

Дата опубликования описания 28.03.80. (53) УДК 615. .475 (088,8) (72) Авторы изобретения

М. М. Дерковский, В. N. Щербинин, С. И. Белькевич и Л. И. Аронин центральная экспериментальная констр кторско-технологическая лаборатория гидромеханизации сельскохозяйственных процессов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОКАЗАТЕЛЕЙ

СВЕРТЫВАНИЯ КРОВИ

Изобретение относится к медицинской технике и может найти применение при диагностике заболеваний как человека, так и животных.

Известно устройство, которое облег5 чает автоматическое измерение и регистрацию процесса свертывания крови по изменению электрического сопротивления, которое в процессе свертывания изме няетс я jl)

Наиболее близким по технической сущности к изобретению является устройство, измеряющее и регистрирующее максимальную величину электрического сопротивления жидкой пробы крови (гематокрит) и минимальную величину электрического сопротивления, характеризующую плотность образовавшегося сгустка (2)

Это устройство содержит источник и приемник света, детектор, дифференциатор, блок логического контроля, преобразователь, цифровое табло.

Однако известные устройства не дают необходимой информации о заключительных диодах свертывания, так как начальный момент последней фазы связан с очень незначительными изменениями электрического сопротивления и с еше меньшими сдвигами в вязкости. Уловить эти изменения устройствами, реализующими методы прямого измерения меняющихся физических величин, практически невозможно

В предложенном устройстве реализован метод дискретного измерения изменений . параметров, характеризующих процесс свертывания, в частности электрическое сопротивление.

Бель изобретения - повышение эффективности диагностики за счет увеличения точности определения начального момента гемокоагуляции в заключительной фазе процесса свертывания..

Поставленная цель достигается тем, что в устройство введен дифференциальный усилитель, включенный между датчиком и детектором, преобразователь аналог-код соединен непосредственно с

722:)38

35 блоком л!поминания, а д1!ф)Г)! ренциатор подкл)О !ен между прсо!.)разок)топ!)м, счетчиками времени и блоком запоминания.

На фиг. 1 изображена блок-схема

5 устройства; на фиг. 2 дан график изменения электрического сопротивления крови в процессе ее свертывания.

Устройство содержит генератор 1 синусоидального напряжения, датчик 2 для 1О пробы крови, дифференциальный усилитель

3, детектор 4, преобразователь аналог код 5, цифровой дифференциатор 6, синхронизатор 7, счетчик времени 8, 9, 10, блок 11 запоминания и цифровой индикатор 12, например в виде табло.

Генератор l предназначен для формирования синусоидального напряжения частотой 3 кГц. Датчик 2 представляет собой один из вариантов кюветы для пробы крови. Дифференциальный усилитель

3 предназначен для формирования разности сигналов со входа и выхода датчика

2, а детектор 4 - для выделения огибающей разпостного сигнала, поступаю25 щего с дифференциального усилителя 3.

Преобразователь аналог-код 5 преобразует напряжение в аналоговой форме в цифровую величину и выдает на цифровой дифференциатор 6 и блок 11 запоминания.

11ифрово!! дифференциатор 6 представляет собой блок, в котором происходит запоминание двух последовательных значений цифровых величин напряжений, получения их разности и выдачи команд на счетчики времени 8, 9, 10 в моменты, когда значение предыдущего кода отли- чается от значения последующего кода на заданную величину. Когда же значения двух последующих кодов станут рав4О ными, выдается команда на преобразователь аналог-код 5 для измерения амплитудп1,!х показателей.

Синхронизатор 7 Обеспечивает схему устройства служебными импульсами. Счетчики времени 8, 9, 10 предназначены для измерения интервалов времени. Блок

11 запоминания предназначен для хранеЯ) ния и запоминания информации, поступающей со счетчиков времени, 8, 9, 10 и преобразователя аналог-код, 11ифрово1! !индикатор 12 служит для пифрово)! индикации показателей сверты55 вания крови. Все элементы устройства, кроме датчика 2, могут быть выполнены на серийных цифровых интегральных элементах.! )Ã)Î ) II УстГ)ойствл О! > )!1! 1 !1)1яется

c JI eäÓl0III пм Об) )а;)О м.

После вкшочения устройства значение кода с преобразователя аналог-код 5 поступает на блок 11 запоминаюп!их регистров, запоминается им и высвечивается па цифровом индикаторе .12, характеризуя гематокрит. В это же время включаются в работу счетчики времени 8, 9, 10.

В момент начала свертывания крови с цифрового дифференциатора 6 подается команда на прекращение работы счетчика времени 8, запоминания сигнала со счетчика времени 8 блоком запоминания 11 и индикации времени Т) на цифровом табло 12. В тот же момент подается команда с цифрового дифференциатора 6 на включение счетчика времени 9.

В момент окончания процесса свертывания крови подается команда с цифрового дифференциатора 6 на прекращение работы счетчиков времени 9 10, запоминания величин сигналов с этих счетчиков блоком запоминания 11 и индикации на цифровом табло времени Т и Т .

В этот же момент по команде с цифрового дифференциатора 6 значение кода с преобразователя аналог-код 5 подается на блок запоминания 11 для индикации на цифровом табло 12 плоскости образовавшегося сгустка крови.

Изобретение позволяет совместить автоматическое измерение с цифровой индикацией как амплитудных, TQK и временных показателеи свертывания крови.

Это позволит дать ветеринарам и врачам более точную и полную информацию для установки диагноза, уменьшит потребное. количество крови для проведения анализа и повысит производительность труда ветеринарных . и медицинских лабораторий.

Формула изобретения

Устройство для измерения показателей свертывания крови, содержа!нее генератор, датчик пробы кГюви, детектор, преобразователь аналог-код, цифровой дифференциатор, синхронизатор, счетчики врел!ени блок занОминаниЯ и цифГ)ОВОй индикатор, отл ичаюшс. еся тем, что, с целью повышения эффективности диагностики за счет увеличения точности определения па 1ал),ного момент!)

ГI мОкОагуляции !1 )ак)!!!) !ит! !!АЙ!1!1!х )1)а:)чх

722538 (PlWKf

Фи.а2

Составитель А. Матвеев

Редактор А. Павлюк Техред М. Петко Корректор О. Ковинская

Заказ 900/1 Тираж 673 Подписное

Ш!! !И1!И осударственного комитета СССР по делам и,зобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.. 4/5

Филиал !!!111 Патент", г. Ужгород, ул. Проектная, 4 п1юиесса свертывания, введен дифференциальный усилитель, включенный между датчиком и детектором, преобразователь аналог-код, соединен непосредственно с блоком запоминания, а дифференциатор подключен между преобразователем, счетчиками- времени и блоком запоминания.! !стоян ики 1tll(! Qf)31аппи принятые во внимание прп аксп ти..«

1. Патент СЕЛ Л" 2769141, кл. 324-20, 1956.

2. Патент СШЛ N,3 593508, кл. 73-64, 1971.
