Реферат



-в

Jl И

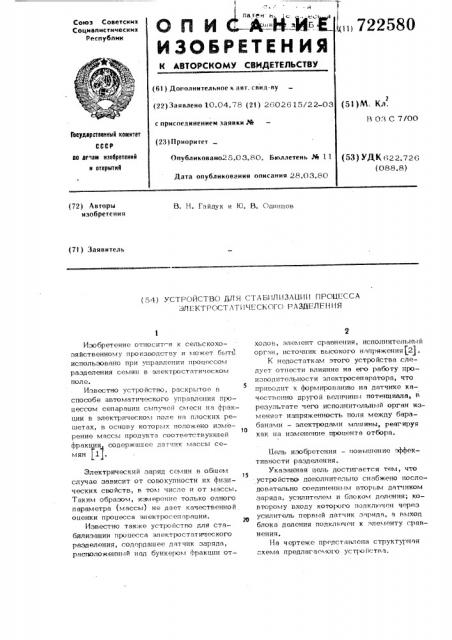

ИЗОБРЕТЕНИЯ

Союз Советски к

Социалистических

Рпспубпик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное н авт. свнд-ву (22) Заявлено 10.04.78 (21) 2602615/22-03 (53)M. Кл. с присоединением заявки Ж

В 03 С 7/00

Геоудврстввнный комитет (23) П риоритет во девчата иаобретеннй и открытий

Опубликовано25.03,80. Бюллетень Ж 11 (53) УД К 62 2. 726 (088.8) Дата опубликования описания 28.03.80 (72) Авторы изобретения

В. H. Гайдук и Ю. В. Одинцов (7f) Заявитель (54) УСТРОЙСТВО ДЛЯ СТАБ11Л1!ЗЛБИИ ПРОБЕCCA

ЭЛЕКТРОСТАТ11ЧЕСКОГО РАЗДЕЛЕНИЯ

Изобретение относит.я к сельскохозяйственному производству и может быть использовано при управлении процессом разделения семян в электростатическом поле.

Известно устройство, раскрьггое в

5 способе автоматического управления про— цессом сепарации сыпучей смеси ня фрак— ции в электрическом поле на плоских ре— шетах, в основу которых положено изме—

10 рение массы продукта соответствуюшей фракции содержашее датчик массы семян 1

Электрический заряд семян в о&нем IS случае зависит от совокупности их физических свойств, в том числе и от массь1.

Таким образом, измерение только одного параметра (массы) не дает качественно и оценки процесса электросепарации.

Известно так;ке устройство для став бллизации процесса электростатического разделения, содердашее дят пгк зарядя, расположенный над бункером фракции от— ходов, элемент сравнения, исполнителыпчй орган, источник высокого напряжения(21.

К недостаткам этого устройства следует отнести влияние на его работу производительности электросепаратора, что приводит к формированию на датчике кя— чественно другой вели пппч поте шиала, B результате чего исполнительный орган изменяет напряженность поля между барабанами — электродами машины, реагируя как на изменение процента отбора.

Цель изобретения — повышение эффективности разделения.

Указанная цель достигается тем, что устройство дополнительно снабжено последовательно соед птенным вторым дят птком заряда, усилителем и блоком деления; ковторому входу которого подклк1чен через усилитель первый датчик заряда, а выход блока деления подклк чен к элементу сравнения.

На чертеже представлена структурная схема предлагас мого устро Истца.

722580 о =К—

Ug арык U

203/2 писное атент, роектная,4 з

Устройство содержит датчики 1 и 2 заряда, усилители 3 и 4, блок 5 деления, элемент 6 сравнения, исполнительный орган 7, источник высокого напряжения 8, электроды 9 и 10, загрузочный бункер 11, бункер 12. основной фракции, бункер 13 отходов, Устройство работает следукипим образом. В электростатическоМ сепараторе семена из загрузочного бункера 11 по- >о падают в электростатическое поле между электродами 9 и 10, приобретают электрический заряд, обусловленный их физико-механическими и электрическими свойствами, и разделяются на две фракции. Семена основной фракции попадают на датчик заряда 1, а фракции отходовна датчик заряда 2 и сообщают последним некоторые потенциалы, пропорциональные заряду семян в данный момент вре- 2î мени. Сигналы датчиков, установленных над бункерами соответствующей фракции, через усилители 3 и 4 поступают на блок деления 5 в результате чего имеет место соотношение

25 где l l . выходной сигнал блока деления;

-вых 30

Q< — сигнал второго датчика;

Ug — сигнал первого датчика; — коэффициент пропорциональности.

Выходной сигнал блока деления 5 поступает на элемент сравнения 6, где он

35 сравнивается с некоторой заданной величиной, определяющей условия разделения.

Если имеется сигнал ошибки, послед ний через исполнительный орган 7 подается на источник высокого напряжения, изменяюший напряженность поля между электродами 9 и 10, а значит и режим работы машины.

Использование устройства позволяет в полной мере контролировать процесс электросепарации и значительно повысить эффективность работы электрозерноочистительных машин, Формула изобретения

Устройство для стабилизации процесса, электростатического разделения, содержащее датчик заряда, расположенный над бункером фракции отходов, элемент сравнения, исполнительный орган, источник высокого напряжения, о т л и ч а ю— ш е е с я тем, что, с целью повышения эффективности разделения, оно дополнительно снабжено последовательно соединенным вторым датчиком заряда, усилителем и блоком деления, ко второму входу которого подключен через усилитель первый датчик заряда, а выход блока деления подключен к элементу сравнения.

Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР

N 404512, кл. В ОЗ С 9/ОО, 1971.

2. Лвторское свидетельство СССР

Мо 469492, кл В ОЗ С 7/02, 1973, (прототип) .
