Конвейер для транспортировки сыпучего груза в контейнерах

Конвейер для транспортировки сыпучего груза в контейнерах

Иллюстрации

Показать все

Реферат



Взалсн ран.с изданного

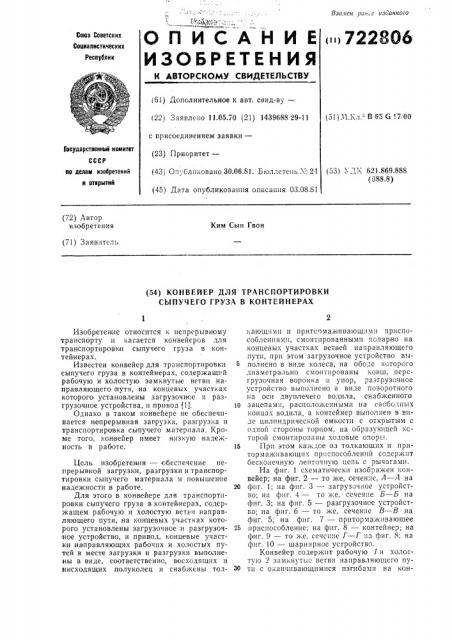

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l»> 722806

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.05.70 (21) 1439688 29-11 с присоединением заявки— (23) Приоритет— (43 Опубликовано 30.06.81. Бюллетень X 24 (45) Дата опубликования описания 03.08.81 (51)Ц11 1з В6Я+ 1700

Государстоекиый комитет (53) .,К 621.869.888 (088.8) ио делам изобретений и открытий (72) Автор изобретения

Ким Сын Гвон (71) Заявитель (54) КОНВЕЙЕР ДЛЯ ТРАНСПОРТИРОВКИ

СЫПУЧЕГО ГРУЗА В КОНТЕЙНЕРАХ

Изобретен!Не относится и непрерывному транспорту и касается конвейеров для транспортировюи сыпучего груза в конте и нер ах.

Известен конвейер для транспортировки сыпучего груза в контейнерах, содержащ1!й рабочую и холостую замкнутые ветви направляющего пути, на концевых участках которого установлены загрузочное и разгрузочное устройства,п привод 111.

Однако в таком конвейере не обеспечивается непрерывная загрузка, разгрузка и транспортировка сыпучего материала. Кроме того, конвейер имеет низкую надежность в работе.

Цель изобретения — обеспечение непрерывной загрузки, разгрузки и транспортировки сыпучего материала и повышенне надежности в работе.

Для этого в конвейере для транспортировки сыпучего груза в контейнерах, содержащем рабочую и холостую ветви направляющего пути, на концевых участках которого установлены загрузочное з! разгрузочное устройство, и привод, концевые участки направляющих рабочих и хслсстых путей в месте загрузки и разгрузки выполнеHbl в виде, соответственно, восходящих и нисходящих полуколец и снабжсны тол1 а 1с щ!.1 м и и и р и т с р м а ж н В я ю lц и м и и р н с п ссобленпями, смонтированными пспарно на концевых участках ветвей направляющего пути, прн этом загрузочное устройство вь1полнено в виде колеса, на обо е которого диаметрально смонтпрсваны ковш, перегрузочная воронка и упор, разгрузочное устройство выполнено в виде поворотного на оси двуплечего водила, снабженного

10 зацепам11, распслсжсннымн на свободных концах водила, а контейнер выполнен в виде цилнндрпческой емкости с открытым с одной стороны торцом, на образующей ксторой смонтированы ходовые îпоры.

15 При этом каждое из толкающих и притормаживающнх приспособлений содержит бесконечную ленточную цепь с рычагами.

На фиг. 1 схематически изображен конвейер; на фиг. 2 — то же, сечение, Л вЂ” Л на

20 фиг. 1; на фиг. 3 — загрузочное устройство; на фнг. 4 — то же, сечение Б — Б на фиг. 3; на фнг. 5 — разгрузочное устройство; на фиг. 6 — то же, сечение  — В на фиг. 5; на фиг. 7 — прптормаживающее

25 приспособление; на фиг. 8 — контейнер; на фиг, 9 — то же, сечение à — Г ня фиг. 8; на фнг. 10 — шарнирное устройство.

Конвейер содержит рабочую 1 и холостую 2 замкнутыс ветви направляющего пуЗО тп с оканчивающимися изгибами на кон7228D6 цах, на которых расположены контейнеры д в виде цилиндрической емкости.

На одном ко|ще конвейера установлено загрузочное устройство 4, а на другом— разгрузочное устройство 5.

Под загрузочным устройством смонтирован сборник б сыпучего материала, а по t, разгрузочным — бункер 7.

Загрузочное устройство содержит колесс 8, на ободе которого смонтированы ковш

9, перегрузочная воронка 10 и упор 11.

Разгрузочное устройство содержит поворотное водило 12 с зацепами 13 на концах, при этом водило установлено на .оои 14.

Водило 12 кпнематическп связано с приводом 15.

Колесо 8 установлено на оси 16 и кинематически связано с приводом 17.

На концевых участках ветвей направляющего пути попарно смонтированы толкающие 18 и притормаживающие 19 приспособления.

Каждое толкающее приспособление содержит ленточную цепь 20, одетую на звездочки 21 и 22, а каждое притормаживающее приспособление содержит ленточную цепь 23, одетую на звездочки 24, 2а и

2б, пр:t этом на цепи:20 и 23 установлены рычаги.

На контейнере 8 имеется крестовина 27.

Контейнеры 8 снабжены ходовыми опорами 28. К крестовине 27 прикреплено шарнирное устройство 29 с крышкой 80.

Изгибы на концах выполнены в виде ,восходящих 31 и нисходящих 82 полуко лец. У загрузочного устройства установлен отражатель 88.

Конвейер работает следующим образом.

По окончании монтажа конвейера про-! изводят заполнение его контейнерами 3.

Для этого запускают толкающие приспособления 18 и бесперебойно подают ими порожние контейнеры 8 до тех пор, пока не заполнятся горизонтальные участки и участки с, крутыми подъемами, à ля за,полнения горизонтальных участков и участков с уклонами направляющего пути меняют направление вращения приспособлений 19, используя mx как толкатели, заполIHHIoT эти участки, пути..После заполнения контейнерами приступают и блокировке всех его приводных узлов.

Передвижение контейнеров по рабочей ф и холостой 2 ветвям направляющего пути производится посредством толкающих приспособлвний ll8, При этом рычаги приспособлений 18 одновременно снизу и сверху зацепляются за крестовины 27 и, перемещаясь, проталкивают всю цепь контей неров 3 до следующего приопособления 18.

Притормаживающие приспособления 19 работают следующим образом. Рычаги на

4О

I. Конвейер для транспортировки сыпучего груза в контейнерах, содержащий рабочую и холостую iBPTBH направляющего пути, на концевых участках которого установлены загрузочное и разгрузочное устройства, и привод, отличающийся тем, что, с целью обеспечения непрерывной загрузки, разгрузки и транспортировки сыпучего материала и повышения надежности в работе, концевые участки направляющих рабочих и холостых путей в месте загрузки и разгрузки выполнены в виде, соответственно, восходящих и нисходящих полуколец и снабжены толкающими и притормаживающими приспособлвниями, смонтированными попарно на концевых участках ветвей направляющего пути, при этом загрузочное устройство выполнено в виде колеса, на ободе которого диаметрально смонтированы ковш, перегрузочная воронка и упор, разгрузочное устройство выполнено в виде поворотного на оси двуплечего водила, онабжвнного зацепами, расположенными на свободных концах водила, а контейнер выполнен в виде цилиндрической ем-. кости с открытым с одной стороны торцом, 5

20 ленточных цепях 23 становятся перед кре стовинами 27 при движении и гасят усилия наката перемещающейся цепи контейнеров по уклону,й выпускают контейнеры с незначительными усилиями наката.

Загрузка контейнеров материалом про.изводится в загрузочном устройстве 4. При вращении колеса 8 ковш 9 входит в сборник б,и зачерпывает находящийся в нем материал. При соприкооновении замкового устройства ковша 9 с упором 11 днище его открывается и материал высыпается через перегрузочную воронку 10 в движущийся за .ней контейнер 8. Когда контейнер 8 поднимается на рабочую ветвь 1 на правляющего пути и становится горизонтально, избыток материала из него высыпается на отражатель у8, откуда попадает в сборник б.

Разгружаются контейнеры в разгрузочном устройстве 5, при этом с помощью прптормаживающего приспособления 19 по одному они выталкиваются на полукольцевой изгиб пути. Контейнеры зацепляются за зацепы 18 и удерживаемые ими и вращающимся водилом 12 переходят на холостую ветвь 2 направляющего пути. При перемещении контейнера по полукольцевому изгибу пути материал самопроизвольно высыпается из него.

Изобретение позволяет обеспечить надежное и беспрерывное транспортирование сыпучих грузов по трассе, пролегающей на любом рельефе местности.

Формула изобретения

722806 на образующей которой смонтированы ходовые опоры.

2. Конвейер по п. 1, отличающийся тем, что каждое из толкающих и притормаживающих приспособлений содержит бесконечную ленточную цепь с рычагами.

Источник информации, принятый во внимание при экспертизе:

1. Спиваковский А. С. Транспортирующие машины. — М., Машгиз, 1968, с. 321 (прототип) .

722806

37

Составитель В. Васин

Техред A. Камышннкова

Редактор Л. Павлова

Корректор С. Файн

Заказ 985/766 Изд. № 458 Тираж 842 Подписное

11ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7Ê-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
