Люлечный элеватор

Люлечный элеватор

Иллюстрации

Показать все

Реферат



ю

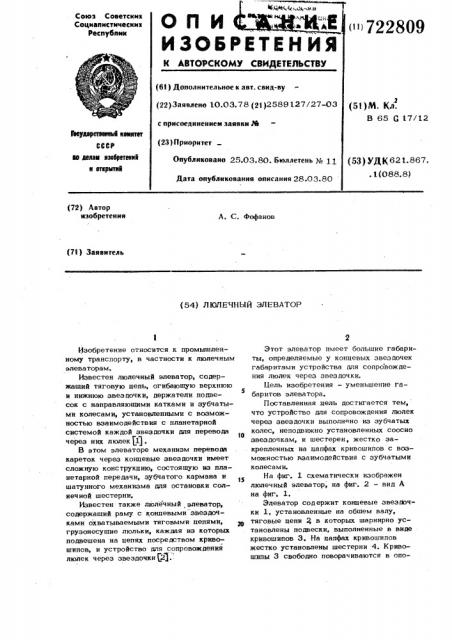

О П И "; Л "„ Я

Союз Советскик

Социалистических

Республик (722809

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63 ) Дополнительное к авт. свид-ву (22) Заявлено 10.03.78 (2()2589127/27-03 с присоединением заявки М (23) Приоритет

Опубликовано 25.03.80. Бюллетень N 11

Дата опубликования описания 28.03.80 (53)M. Кл .

B 65 G 17/12

ВеулзрственМ кемятет

ВСЕР ю делам изебретвняя я еткрытня (53) УДК621.867.. 1 (088. 8) (72) Автор изобретения

А. С. Фофанов (7I) Заявитель (54) ЛЮЛЕЧНЫЙ ЗЛЕВАТОР

Изобретение относится к промышленному транспорту, в частности к люлечным элева торам.

Известен люлечный элеватор, содержаший тяговую цепь, огибаюшую верхнюю и нижнюю звездочки, держатели подвесок с направляюшими катками и зубчатыми колесами, установленными с возможностью взаимодействия с планетарной системой каждой звездочки для перевода через них люлек 1).

В этом элеваторе механизм перевода кареток через концевые звездочки имеет сложную конструкцию, состояшую иэ планетарной передачи, зубчатого кармана и шатунного механизма для остановки солнечной шестерни.

Известен также люлечный элеватор, содержаший раму с концевыми звездочками охватываемыми тяговыми цепями, грузонесушне люльки, каждая из которых подвешена на цепях посредством кривошипов, и устройство для сопровождения люлек через звездочки 2 .:

Этот элеватор имеет большие габариты, определяемые у концевых звездочек габаритами устройства для сопровождения люлек через звездочки.

Цель изобретения — уменьшение габаритов элеватора.

Поставленная цель достигается тем, что устройство для сопровождения люлек через звездочки выполнено из зубчатых колес, неподвижно установленных соосно

10 звездочкам, и шестерен, жестко закреппенных на цапфах кривошипов с возможностью гяаимодействия с зубчатыми колесами.

На фиг. 1 схематически изображен люлечный элеватор, на фиг. 2 — вид А н& фиГа 1 е

Элеватор содержит концевые звездочки 1, установленные на обшем валу, тяговые пепи 2 и которых шарнирно установлены подвески, выполненные в виде кривошипов 3. На папфах кривошипов жестко установлены шестерни 4. Кривошипы 3 свободно поворачиваются в опо ° .З -- - 722809 ваемыми тяговыми целями, груэонесулие люльки, каждая иэ которых подвешена на цепях посредством кривошипов е и устройство для сопровождения люлек через звездочки, о т л и ч а ю щ и йс я тем, что, с целью уменьшения габаритов элеватора, устройство для сопровождения люлек через звездочки выполнено из зубчатых колес, неподвижно

1О установленных соосно звездочкам, и шестерен, жестко закрепленных на цапфах кривошипов с возможностью взаимодействия с зубчатыми колесами

1. Патент США % 3902590, кл. 198-158, опублик. 1975. ро

2. Авторское свидетельство СССР

И 404719, кл. В 65 Q 17/22, 1971.

ЦН

Тираж рах, закрепленных на тяговых цепях 2.

На кривошипах 3 свободно подвешены груэонусушие люльки 5. Соосно с концевыми звездочками и неподвижно установлены зубчатые колеса (секторы) 6;

При подходе люлек 5 к переходному участку шестерни 4 входят „в зацепление с неподвижными зубчатыми колесами 6 и, обкатываясь по ним> поворачи,вают подвеску в опорах тяговых цепей 2, Кривошипы 3 при своем врашений переносят на ней грузонесушую люльку по траектории с радиусом большим, чем радиус концевых звездочек, исключая столкновения с ней соседних люлек.

При такой конструкции уменьшаются габариты элеватора, поскольку в ней отсутствуют детали, постоянно выступаюшие за пределы концевых звездочек.

Формула изобретения

Люлечный элеватор, содержаший раму с концевыми звездочками, охватыФип г. Ужгород, ул. Проектная, 4

Источники информации, принятые во внимание при экспертизе
