Способ получения слоистых пластических масс

Способ получения слоистых пластических масс

Иллюстрации

Показать все

Реферат

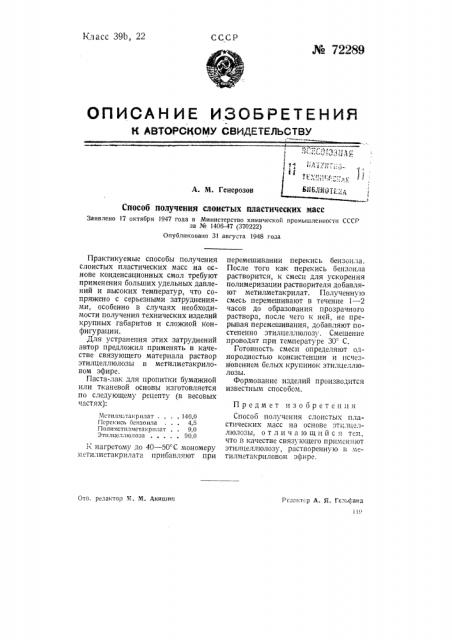

Класс 39b, 22

СССР № 72289

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. М. Генерозов

Способ получения слоистых пластических масс

Заявлено 17 октября 1947 года в Министерство химической промышленности СССР за № 1406-47 (370222) Опубликовано 31 августа 1948 года

Мстилметакрплат.... 140,0

Перекись бгнзоила ... 4,5

Полимстилметакрилат .. 9,0

Этилцеллюлоза..... 90,0

Отв. редактор М. М. Акии ин

Редактор А. и. Гельфанд

Практикуемые способы получения слоистых пластических масс на основе конденсационных смол требуют применения больших удельных давлений и высоких температур, что сопряжено с серьезными затруднениями, особенно в случаях необходимости получения технических изделий крупных габаритов и сложной конфигурации.

Для устранения этих затруднений автор предложил применять в качестве связующего материала раствор этилцеллюлозы в метилметакриловом эфире.

Паста-лак для пропитки бумажной или тканевой основы изготовляется по следующему рецепту (в весовых частях):

К нагретому до 40 — 50 С мономеру метилметакрилата прибавляют при перемешивании перекись бензоила.

После того как перекись бензоила растворится, к смеси для ускорения полимеризации растворителя добавляют метилметакрилат. Полученную смесь перемешивают в течение 1 — 2 часов до образования прозрачного раствора, после чего к ней, не прерывая перемешивания, добавляют постепенно этилцеллюлозу. Смешение проводят при температуре 30= С.

Готовность смеси определяют однородностью консистенции и исчезновением белых крупинок этилцеллюлозы.

Формование изделий производится известным способом.

Предмет изооретенпя

Способ получения слоистых пластических масс на основе этилцеллюлозы, отличающийся тем, что B качестве связую;цего применяют этилцеллюлозу, растворенную в метилметакриловом эфире.
