Реферат



r.-.

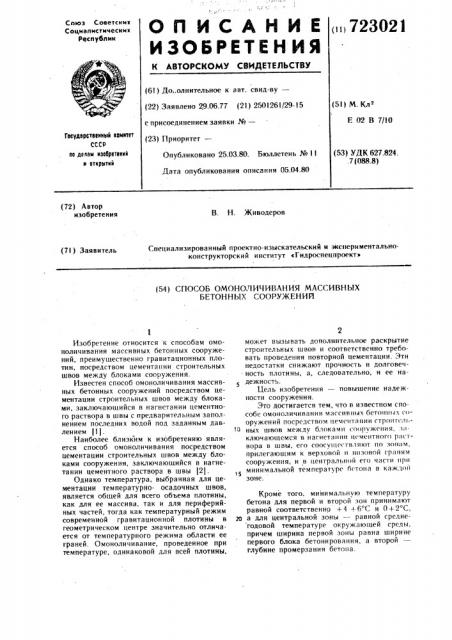

О П И С А Н И Е о1,723021

ИЗОБРЕТЕН ИЯ

Союз Соаетскик

Социапистическик

РЕспублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) До..олнительное к авт. свид-ву— (22) Заявлено 29.06.77 (21) 2501261/29-!5 с присоединением заявки №вЂ” (23) Г1риоритет— (5I) М. Клz

Е 02 В 7/10

Гооудерстеенньй комитет

СССР ое делам изобретений

II OTKPblTMN (53) УДК 627.824..7 (088.8) Опубликовано 25.03.80. Бюллетень №11

Дата опубликования описания 05.04.80 (72) Автор изобретения

В. Н. Живодеров

Специализированный проектно-изыскательский и экспернментальноконструкторский институт «Гидроспецпроект» (7I ) Заявитель (54) СПОСОБ ОМОНОЛИЧИВАНИЯ МАССИВНЫХ

БЕТОННЫХ СООРУЖЕНИЙ

Изобретение относится к способам омоноличивання массивных бетонных сооружений, преимущественно гравитационных плотин, посредством цементации строительных швов между блоками сооружения.

Известен способ омоноличивания массивных бетонных сооружений посредством цементации строительных швов между блоками, заключающийся в нагнетании цементного раствора в и вы с предварительным заполнением последних водой под заданным давлением (1).

Наиболее близким к изобретению является способ омоноличивания посредством цементации строительных швов между блоками сооружения, заключающийся в нагнетании цементного раствора в швы (2).

Однако температура, выбранная для цементации температурно- осадочных швов, является общей для всего объема плотины, как для ее массива, так и для периферийных частей, тогда как температурный режим современной гравитационной плотины в геометрическом центре значительно отличается от температурного режима области ее граней. Омоноличивание, проведенное при температуре, одинаковой для всей плотины, может вызывать дополнительное раскрытие строительных швов и соответственно требовать проведения повторной цементации. Этн недостатки снижают прочность и долговечность плотины, а, следовательно, и ее надежность.

Цель изобретения — повышение надежности сооружения.

Это достигается тем, что в известном способе омоноличивания массивных бетонных сооружений посредством цечентацин стро1гг< 11,ных швов между блоками сооружения, заключающемся в нагнетании цементного раствора в швы, его соосуществляют flo зонам, прилегающим к верховой и низовой граням сооружения, и в центральной его части прц минимальной температуре бетона в каждой зоне.

Кроме того, минимальную температуру бетона для первой и второй зон принимают равной соответственно +4 +6 С и О+2 С, 2о а для центральной зоны — равной среднегодовой температуре окружающей среды, причем ширина первой зоны равна ширине первого блока бетонирования, а второй глубине промерзання бетона.

72302

На чертеже гравитационная плотина, поперечный разрез.

Способ осуществляют следующим образом.

Через закладную трубную систему под давлением 3 — 10 атм в строительные швы 1 плотины подают цементный раствор но зонам, причем в зону 2, прилегающую к низовой грани 3 плотины, находящуюся под воздействием температуры воздуха и простирающуюся от низовой грани 3 на глубину промерзания бетона (например, для райо- <о нов Сибири на 6 — 8 м), раствор подают при температуре бетонных блоков О+2 С. В зону 4, прилегающую к верховой грани 5 плотины, температурный режим которой находится под влиянием температуры воды в во13 дохранилище, и простирующуюся от верховой грани 5 на расстояние, равное ширине первого блока 6 плотины (для гравитационной плотины, например, 10 †-15 м), раствор подают при температуре бетонных блоков

+4 — +6 С. Границами этой зоны являются верховая грань 5 и строительный шов 1 между первым блоком 6 и вторым блоком 7 и в центральную зону 8 плотины, заключенную между зоной 2, прилегающей к низовой грани 3, и зоной 4, прилегающей к верховой грани 5 плотины. Температура для це2$ ментации строительных швов 1 этой зоны соответствует среднегодовой температуре окружающей среды (например, для районов Сибири +5 +8 С).

При таких температурах происходит оптимальное раскрытие швов и наиболее полное их заполнение цементным камнем.

Предлагаемое изобретение позволит увеличить прочность и устойчивость гидротехнических сооружений за счет устранения имеющихся дополнительных раскрытий швов, 1

4 увеличить монолитность сооружений, уменьпгить затраты труд" и материалов, связанных с работами по проведению дополнитель. ных инъекций цементного раствора через систему скважин, увеличить срок эксплуатации сооружений.

Формула изобретения

l. Способ омоноличивания массивных бетонных сооружений, преимущественно гравитационных плотин, посредством цементации строительных швов между блоками сооружения, заключающийся в нагнетании цементного раствора в швы, отличающийся тем, что, с целью повышения надежности сооружения, нагнетание цементного раствора осуществляют по зонам, прилегающим к верховой и низовой граням сооружения, и в центральной его части при минимальной температуре бетона в каждой зоне.

2. Способ по п. 1, отличающийся тем, что минимальную температуру бетона для первой и второй зон принимают равной соответственно +4 +6 С и О+2 С, а для центральной зоны — равной среднегодовой температуре окружающей среды.

3. Способ по п. 1, отличающийся тем, что ширина первой зоны равна ширине первого блока бетонирования, а второй — глубине промерзания бетона.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ко 290082, кл. Е 02 В 1/00, 1962.

2. Чураков Л. И. Производ во специальных работ в гидротехническом строительстве. М., Стройиздат, 1976, с. 98, 99.
