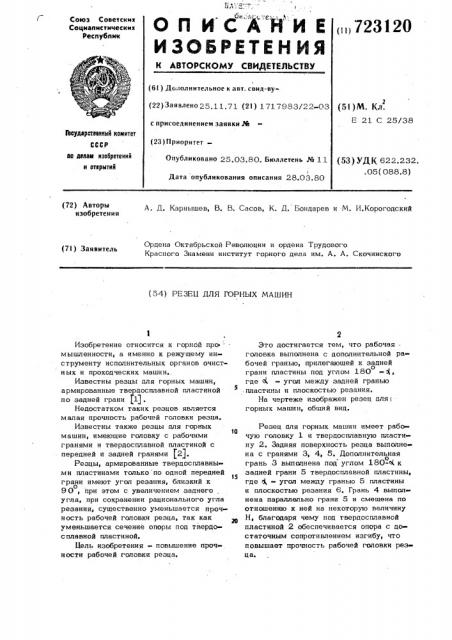

О П И С А Й И Е (Ä,723120

ИЗОБРЕТЕНИЯ

Союз Советскин

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свил-ву(22) Заявлено 25.11.71 (21) 1717983/22-03 с присоединением заявки М (23) Приоритет—

Опубликовано 25.03.80. Бюллетень № 11

Дата опубликования описания 28.03.80 (5l)M. Кд.

Е 21 С 25/38

3Ъсудлрстваннмй камнтет

СССР ио делам изобретений и открытий (ЬЗ} УДК, 622.232. . 05 (088.8) (72) Авторы изобретения

А. Q. Карнышев, В. B Сасов, К. Д. Бондарев и М. И.Корогодский

Ордена Октябрьской Революции и ордена Трудового

Красного Знамени институт горного дела им. A. А. Скочинского (71) Заявитель (54) РЕЗЕЦ ДЛЯ ГОРНЫХ МАШИН

Изобретение относится к горной про мышленности, а именно к режущему инструменту исполнительных органов очистных и проходческих машин.

Известны резцы для горных машин, армированные твердосплавной пластиной по задней грани fl).

Недостатком таких резцов является малая прочность рабочей головки резца.

Известны также резцы для горных

10 машин, имеющие головку с рабочими гранями и твердосплавной пластиной с передней и задней гранями )2j.

Резцы, армированные твердосплавными пластинами только по одной передней грани имеют угол резания, близкий к о

9 0, при этом с увеличением заднего угла, при сохранении рационального угла резания, существенно уменьшается прочность рабочей головки резца, так как уменьшается сечение опоры под твердосплавной пластиной.

Бель изобретения - повышение прочности рабочей головки резца.

Это достигается тем, что рабочаяголовка выполнена с дополнительной ра бочей гранью, прилегающей к задней о грани пластины под углом 180 где с — угол между задней гранью пластины и плоскостью резания.

На чертеже изображен резец для < горных машин, общий вид.

Резец для горных машин имеет рабочую головку 1 и твердосплавную пласти ну 2. Задняя поверхность резца выполнена с гранями 3, 4, 5. Дополнительная о грань 3 выполнена под углом 180-х к задней грани 5 твердосплавной пластины, где 4, - угол между гранью 5 пластины и плоскостью резания 6. Грань 4 eamon иена параллельно грани 5 и смещена по отношению к ней на некоторую величину

Н, благодаря чему под твердосплавной пластиной 2 обеспечивается опора с достаточным сопротивлением изгибу, что повышает прочность рабочей головки рез цае

723120

Составитель Н. Ястребинская

Редактор д. 1 ашкова Текред О. Андрейко Корректор И. Муска-

Заказ 328/20 Тираж 626 Подписное

IIHHHIlH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

3 Передняя . поверхность твердосплавной пластины выполнена с двумя гранями 7 и S. Г ри этом грань 8 расположепа к задней грани 5 пластины под углом ».

$ 90 -.4„а ее высота и не превы о шает 0,5 толщины головной части твер« досплавной пластины, Формула изобретения

Резец для горных машин, имеющий головку с рабочими гранями и твердосплавной пластиной с передней и задней гранями, отличающийся тем, что ° с целью повышения прочности, рабочая головка выполнена с дополнитель» ной рабочей гранью, прилегающей к задо ней грани пластины под углом 180 - с(, где А - угол между задней гранью пластины и плоскостью резания.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N9 227262, кл. Е 21 С 25/38>

2 2.06. 67.

2. Авторское свидетельство СССР

No. 300610, кл. Е 21 С 25/38, 1 2.01.70 (прототип).
