Реферат

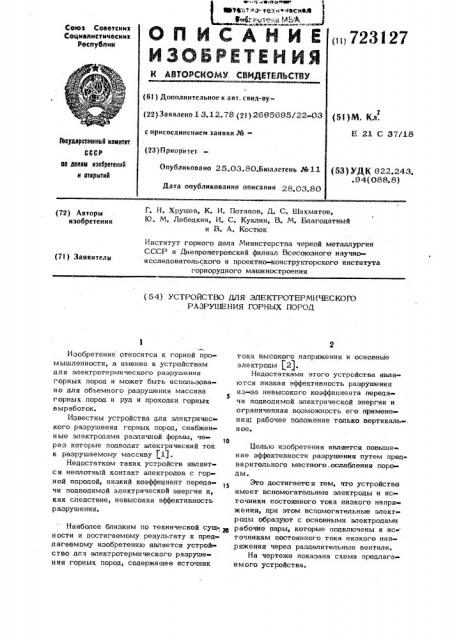

Союз Советски к

Соцнапистычесиии

Республик пи 7231 27 (61) Дополнительное к авт. свид-ву(22) Заявлено 1 3,12,78 (2! ) 2695695/22-03 (51) Я. (д.

Е 21 С 37/18 с присоединением заявки ¹Ьеудлрстееиньй иецитет

СССР ао лелем изебретеиий и открытий (23) Приоритет

Опубликовано 25.03.80.Бюллетень М 11

Дата опубликования описани 28.03.80 (ДД) УД1(822.243..94(088.8) Г. Н. Хрущев, К. И. Потапов, Q. С. Шахматов, Ю. М. Лебедкин, И. С. Куклин, В. М. Благодатный и В. А. Костюк (72) Авторы изобретения

Институт горного дела Министерства черной металлургии

СССР и Днепропетровский филиал Всесоюзного научноисследовательского и проектно-конструкторского института горнорудного машиностроения (7I) Заявители (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОТЕРМИЧЕСКОГО

РАЗРУШЕНИЯ ГОРНЫХ ПОРОД

Изобретение относится к горной про» мышленности, а именно к устройствам для электротермического разрушения горных пород и может быть использовано для объемного разрушения массива

5 горных пород и руд и проходки горных выработок.

Известны устройства для электрического разрушения горных пород, снабженные электродами различной формы, че о рез которые подводят электрический ток к разрушаемому массиву 1 .

Недостатком таких устройств являет ся неплотный контакт электродов с горной породой, низкий коэффициент переда чи подводимой электрической энергии и, как следствие, невысокая эффективность р азрушения.

Наиболее близким по технической сущ; 2й ности и достигаемому результату к пред лагаемому изобретению является устройство для электротермического разруше» ния горных пород, содержащее источник тока высокого напряжения и основные электроды $2j.

Недостатками этого устройства являются низкая эффективность разрушения из- за невысокого коэффициента передачи подводимой электрической энергии и ограниченная возможность его примене ния: рабочее положение только вертикаль-. ное.

Целью изобретения является повышение эффективности разрушения путем пред варительного местного. ослабления породы.

Это достигается тем, что устройство имеет вспомогательные электроды и ис точники постоянного тока низкого напря» жения, при этом вспомогательные электроды образуют с основными электродами рабочие пары, которые подключены к ис» точникам постоянного тока низкого напряжения через разделительные вентили.

На чертеже показана схема предлага емого устройства.

И Заказ 328/20

626 Подписное

3 7231

Устройство состслт иэ двух дополни- тельных источников низкого напряжения (до 60 В) постоянного тока 1 и 2, к каждому из которых присоединены рабочие пары электродов, образованные вспомогательными электродами 3 и основны« ми электродами 4. При этом вспомогательные электроды 3 рабочей пары электродов подключены к дополнительным ис, точникам низкого напряжения постоянно 10

ro тока 1 и 2 через разделительные вен- тили 5 и 6, параметры которых согласуются с параметрами рабочего источника тока высокого напряжения (свыше 1 кВ) постоянного тока 7, включенного между 15 рабочими парами электродов 3 — 4, и

° обеспечивают электрическую защиту дополнительных отдельных HcTQ HIcoB низ» .кого напряжения постоянного тока 1 и 2.

Устройство работает следующим обра- 20 з ом.

При включении дополнительных отдельных источников низкого напряжения постоянного тока 1 и 2 между основными и вспомогательными электродами рабочих пар электродов 3 - 4 возникают электрические дуги 8, которые осуществляют местный нагрев разрушаемого массива 9, Затем от источника высокого напряжения постоянного тока 7 на один из каждой рабочей пары электродов 3 — 4 подается рабочее напряжение. Так как источник высокого напряжения постоянного тока 7 и дополнительные отдельные ЗБ источники низкого напряжения постоянного тока 1 и 2 включены через раздели27 4 тельные BGHTIUIH 5 и 6, электрическая цепь рабочего источника тока 7 будет замкнута через электрические дуги 8 и т окопроводящи и канал 10 в ма сс иве горных пород 9. При этом обеспечивается более полная передача электрической энергии от источника тока к горной породе и, за счет сложного комбинированного теплового и электрического воздействия, происходит эффективное ее разру цение.

Фор мула изобретения

Устройство для злектротермического разрушения горных пород, содержащее источник тока высокого напряжения и основные электроды, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности разрушения путем предварительного местного ослабления породы, устройство имеет вспомогательные электроды и источники постоянного тока низкого напряжения, при этом вспомогательные электроды образуют с основными электродами рабочие пары, которые подключены к источникам постоянного тока низкого напряжения через разделительные вентили.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

N. 4746 18, кл. Е 21 С 37/18, 1974.

2. Авторское свидетельство СССР

N 474617, кл. E 21 С 37/18, 1974 (прототип) .
