Союз Советских

Сощиалистических

Республик

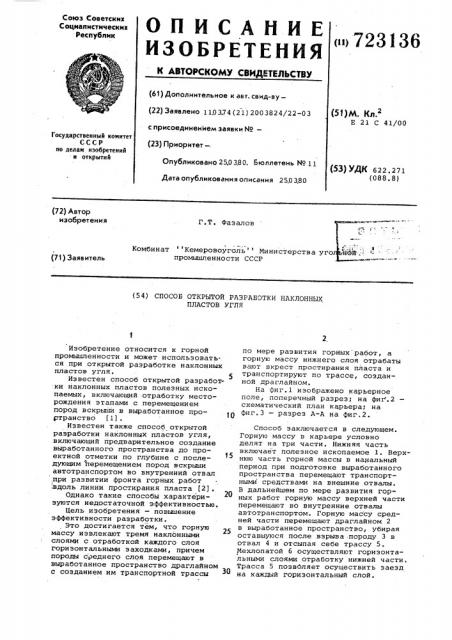

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 110374 (21) 2003824/22-03 с присоединением заявки ¹â€” (23) Приоритет —.

Опубликовано 250 380. Бюллетень ¹ 11

Дата опубликования описания 250 380

Р1) М. КЛ.2

Е 21 С 41/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 622. 271 (088.8) (72) Автор изобретения

Г.Т. Фазалов сз, ° ° .я

Комбинат Кемеровоуголь Министерства yro .нбй..- промышленности СССР (71) Заявитель (54) СПОСОБ ОТКРЫТОЙ РАЗРАБОТКИ НАКЛОННЫХ

ПЛАСТОВ УГЛЯ

Изобретение относится к горной промышленности и может использоваться при открытой разработке наклонных пластов угля.

Известен способ открытой разработки наклонных пластов полезных ископаемых, включающий отработку месторождения этапами с перемещением пород вскрыши в выработанное пространство (1).

Известен также способ открытой разработки наклонных пластов угля, включающий предварительное создание выработанного пространства до проектной отметки по глубине с последующим 1теремещением пород вскрыши автотранспортом во внутренний отвал ,при развитии фронта горных работ

;вдоль линии простирания пласта (2).

Однако такие способы характеризуются недостаточной эффективностью.

Цель изобретения — повышение эффективности разработки °

Это достигается тем, что горную массу извлекают тремя наклонными слоями с отработкой каждого слоя горизонтальными заходками, причем породы среднего слоя перемещают в выработанное пространство драглайном с созданием им транспортной трассы по мере развития горных работ, а горную массу нижнего слоя отрабаты вают вкрест простирания пласта и транспортируют по трассе, созданной драглайном.

На фиг.1 изображено карьерное псле, поперечный разрез; на фи .2 схематический план карьера; на

10 ф 3 — разрез A-А на фиг.2

Способ заключается в следующем.

Горную массу в карьере условно делят на три части. Нижняя часть включает полезное ископаемое 1. Верх15 нюю часть горной массы в начальн„й период при подготовке выработанного пространства перемещают транспортными средствами на внешние отвалы.

В дальнейшем по мере развития горных работ горную массу верхней части перемещают во внутренние отвалы автотранспортом. Горную массу средней части перемещают драглайном 2 в выработанное пространство, убирая оставшуюся после взрыва породу 3 в отвал 4 и отсыпая себе трассу 5.

Мехлопатой 6 осуществляют горизонтальными слоями отработку нижней части.

Трасса 5 поэвбляет осуществить заезд на каждый горизонтальный слой.

723136

Предлагаемый способ повысит эффективность разработки наклонных угольных пластов.

Формула изобретения

Способ открытой разрабОтки наклон- 5 ных пластов угля, включающий предва-рительное созданйе выработанного пространства до проектной отметки по глубине с последующим перемещением., пород вскрыши автотранспортом во 10 внутренний отвал при развитии фронта горных работ вдоль линии простирания пласта, отличающийся тем, что, с целью повышения эффективности разработки, горную массу из- $5 влекают тремя наклонными слоями с отработкой каждого слоя горизонтальными заходками, причем породы среднего слоя перемещают в выработанное пространство драглайном с созданием из транспортной трассы по мере развития горных работ, а горную массу нижнего слоя отрабатывают вкрест простирания пласта и транспортируют по трассе, созданной драглайном.

Источники информации, принятые во внимание при экспертизе

-1.Ненашев Р..С. Поэтапная отработка пологих месторождений южного

Кузбасса. Добыча угля открытым способом, - ° М., 1972, 9 1, с.9-10.

2.Ржевский В,В. Технология и комплексная механизация открытых горных работ, — М; "Недра, 1968, с.350(прототип)..

723136

Составитель С.Федоров

Редактор Л.Лашкова Техред Н.Бабурка Корректор Е.Папп

Заказ 386/21 Тираж 626 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæãoðoä, ул. Проектная,4
