Способ получения препарата для умягчения воды

Способ получения препарата для умягчения воды

Иллюстрации

Показать все

Реферат

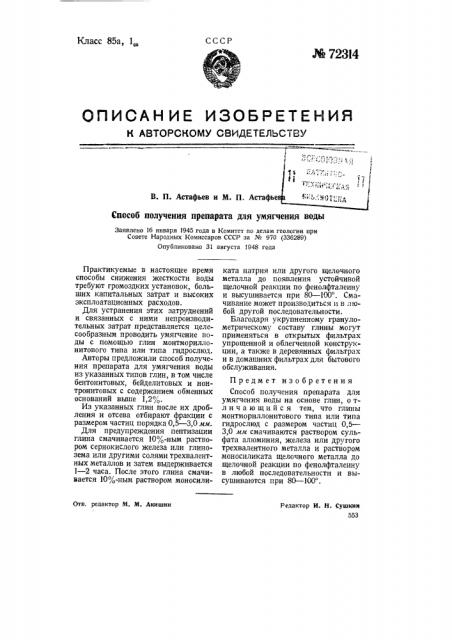

Класс 85а, 1„

СССР

М 723!4

ОписАние изОБРетения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1

). »»»

В. П. Астафьев и М. й. Астафье

Способ получения препарата для умягчения воды

Заявлено 16 января 1945 года в Комитет по делам геологии при

Совете Народных Комиссаров СССР за № 970 (336289) Опубликовано 31 августа 1948 года

Отв. редактор М. М. Акишии

Редактор И. Н. Сушкии

553

Практикуемые в настоящее время способы снижения жесткости воды требуют громоздких установок, больших капитальных затрат и высоких эксплоатационных расходов.

Для устранения этих затруднений и связанных с ними непроизводительных затрат представляется целесообразным проводить умягчение воды с помощью глин монтмориллонитового типа или типа гидрослюд.

Авторы предложили способ получения препарата для умягчения воды из указанных типов глин, в том числе бентонитовых, бейделитовых и нонтронитовых с содержанием обменных оснований выше 1,2%.

Из указанных глин после их дробления и отсева отбирают фракции с размером частиц порядка 0,5 — 3,0 мм.

Для предупреждения пептизации глина смачивается 10%-ным раствором сернокислого железа или глинозема или другими солями трехвалентных металлов и затем выдерживается

1 — 2 часа. После этого глина смачивается 10%-ным раствором моносиликата натрия или другого щелочного металла до появления устойчивой щелочной реакции по фенолфталеину и высушивается при 80 — 100 . Смачивание может производиться и в любой другой последовательности.

Благодаря укрупненному гранулометрическому составу глины могут применяться в открытых фильтрах упрощенной и облегченной конструкции, а также в деревянных фильтрах и в домашних фильтрах для бытового обслуживания.

Предмет изобретения

Способ получения препарата для умягчения воды на основе глин, о тл и ч а ю щи и с я тем, что глины монтмориллонитового типа или типа гидрослюд с размером частиц 0,5—

3,0 мм смачиваются раствором сульфата алюминия, железа или другого трехвалентного металла и раствором моносиликата щелочного металла до щелочной реакции по фенолфталеину в любой последовательности и высушиваются при 80 — 100 .
