Реферат

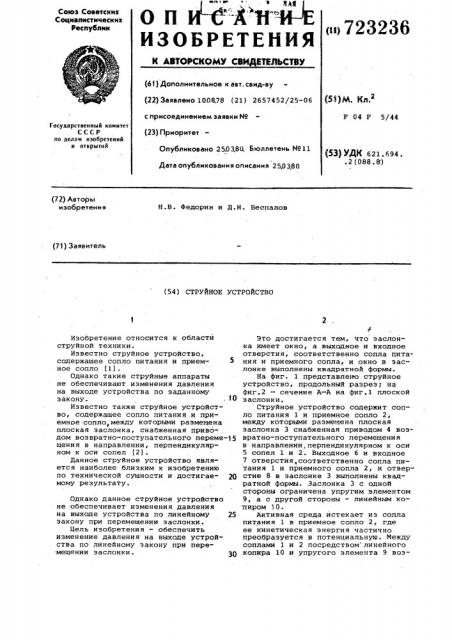

О П

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик («)723236

К АВТОРСКРМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 100878 (21) 2657452/25-06 с присоединением заявки ¹ (23) Приоритет

Опубликовано 2503,80. Бюллетень №11

Дата опубликования описания 250380 ()Щ. Кл.2

F F 5/44

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.694..2 (088.8 ) (72) Авторы изобретения

Н.В. Федорин и Д.И. Беспалов (71) Заявитель (54) СТРУЙНОЕ УСТРОЙСТВО

30

Изобретение относится к области струйной техники.

Известно струйное устройство, содержащее сопло питания и приемное сопло (1)Однако такие струйные аппараты не обеспечивают изменения давления на выходе устройства по заданному закону. . 30

Известно также струйное устройство, содержащее сопло питания и приемное сопло,между которыми размещена плоская заслонка, снабженная приво- дом возвратно-поступательного переме-15 щения в направлении, перпендикулярном к оси сопел (2).

Данное струйное устройство является наиболее близким к изобретению по технической сущности и достигае- 20 мому результату.

Однако данное струйное устройство не обеспечивает изменения давления на выходе устройства по линейному закону при перемещении заслонки °

Цель изобретения — обеспечить изменение давления на выходе устройства по линейному закону при перемещении заслонки.

Р

Это достигается тем, что заслонка имеет окно, а выходное и входное отверстия, соответственно сопла питания и приемного сопла, и окно в заслонке выполнены квадратной формы.

На фиг. 1 представлено струйное устройство, продольный разрез; на фиг.2 — сечение А-А на фиг.1 плоской заслонки.

Струйное устройство содержит сопло питания 1 и приемное сопло 2, между которыми размещена плоская заслонка 3 снабженная приводом 4 возвратно-поступательного перемещения в направлении, перпендикулярном к оси

5 сопел 1 и 2. Выходное 6 и входное

7 отверстия, соответственно сопла питания 1 и приемного сопла 2, .и отверстие 8 в заслонке 3 выполнены квадратной формы. Заслонка 3 с одной стороны ограничена упругим элементом

9, а с другой стороны — линейным копиром 10.

Активная среда истекает из сопла питания 1 в приемное сопло 2, где ее кинетическая энергия частично преобразуется в потенциальную. Между соплами 1 и 2 посредством линейного копира 10 и упругого элемента 9 воэ723236

Формула изобретения

h-4

ЦНИИПИ Заказ 393/25

Тираж 725 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная,4 вратно-поступательно перемещается плоская,.заслонка 3, в результате

В чего площадь проходного сечения выходного отверстия 6 сопла питания

1 изменяется по заданному закону изменения давления на выходе устройства.

Такое выполнение струйного устройства позволяет уменьшить его вес и габариты.

Струйное устройство, содержащее сопло питания и приемное сопло, между которыми размещена плоская заслонка, снабженная приводом возвратно- 15 поступательного перемещения в направлении, перпендикулярном к оси сопел, о т л и ч а ю щ е е с я тем, что, с целью обеспечения изменения давления на выходе устройства по линейному закону при перемещении заслонки, последняя имеет окно, а выходное и входное отверстия, соответственно сопла питания и приемного сопла, и окно в заслонке выполнены квадратной формы.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции М 750131, кл. 59с, 9, опублик. 1933.

2, Авторское свидетельство СССР

9 328269, кл. F 04 F 5/34, 1972.
