Реферат

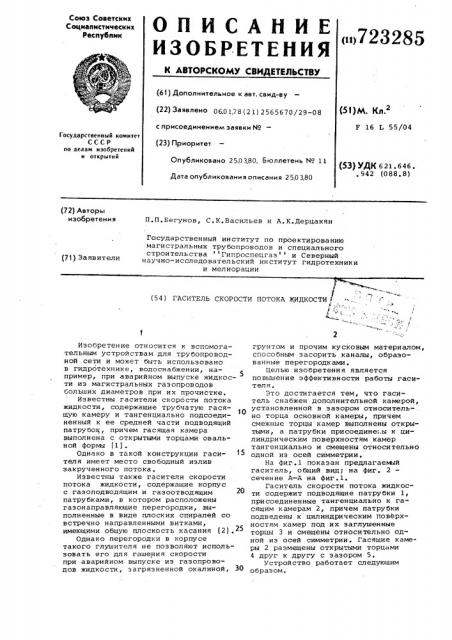

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>723285 (61) Дополнительное к авт. свид-ву (») заЯвлено 06.0178 (21) 2565670/29-08 с присоединением заявки № (23) Приоритет

Опубликовано 25,0380, Бюллетень ¹ 11

Дата опубликования описания 2503.80 (51)М. Кл.2

F 16 Ь 55/04

Государственный комитет

СССР по делам изобретений и открытий (53) УДН 621. 646. . 942 (088. 8) (72) Авторы изобретения

П.П.Бегунов, С.К.Васильев и A.Ê.Äåðöàêÿí

Государственный институт по проектированию магистральных трубопроводов и специального строительства Гипроспецгаз и Северный научно-исследовательский институт гидротехники и мелиорации (71) Заявители (54) ГАСИТЕЛЬ СКОРОСТИ ПОТОКА ЖИДКОСТИ

Изобретение относится к вспомогательным устройствам для трубопроводной сети и может быть использовано в гидротехнике, водоснабжении, например, при аварийном выпуске жидкости иэ магистральных газопроводов больших диаметров при их прочистке.

Известны гасители скорости потока жидкости, содержащие трубчатую гасящую камеру и тангенциально подсоединенный к ее средней части подводящий патрубок, причем гасящая камера выполнена с открытыми торцами овальной формы (1).

Однако в такой конструкции гаси- <5 теля имеет место свободный излив закрученного потока.

Известны также гасители скорости потока жидкости, содержащие корпус с газоподводящим и гаэоотводящим патрубками, в котором расположены гаэонаправляющие перегородки, выполненные в виде плоских спиралей со встречно направленными витками, имеющими общую плоскость касания (2).25

Однако перегородки в корпусе такого глушителя не позволяют использовать его для гашения скорости при аварийном выпуске из газопроводов жидкости, загрязненной окалиной, 30 грунтом и прочим кусковым материалом, споcîáíûì засорить каналы, образованные перегородками.

Целью изобретения является повышение эффективности работы гасителя.

Это достигается тем, что гаситель снабжен дополнительной камерой, установленной в зазором относитель-. но торца основной камеры, причем смежные торцы камер выполнены открытыми, а патрубки присоедине .ы к цилиндрическим поверхностям камер тангенциально и смещены относительно одной иэ осей симметрии.

На фиг.1 показан предлагаемяй гаситель, общий вид; на фиг. 2— сечение А †на фиг.1.

Гаситель скорости потока жидкости содержит подводящие патрубки 1, присоединенные тангенциально к гасящим камерам 2, причем патрубки подведены к цилиндрическим поверхностям камер под их заглушенные торцы 3 и смещены относительно одной из осей симметрии. Гасящие камеры 2 размещены открытыми торцами

4 друг к другу с зазором 5.

Устройство работает следующим образом.

723285

Составитель A.Ñòàðèêoâà

Техред Н.Бабурка Корректор М.Вигула

Редактор Н.Козлова

Заказ 397/27 Тираж 1095 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент,г, Ужгород, ул. Проектная, 4

Из трубопроВода с большой скоростью поток жидкости поступает В подводящие патрубки 1 и далее В гасящие камеры 2. В каждой камере потоки закручиваются и эа счет этого гасят свою кинетическую энергию.

Кроме того, потоки закручиВаются

В гасящих камерах В разные стороны и, встречаясь в зазоре между ка- мерами, расходуют энергию на соударение и трение встречных потоков, далее жидкость переливается в накопитель с значительно погашенной ск орос тью.

Формула изобретения

Гаситель скорости потока жидкости; выполненный в Виде гасящей камеры с патрубками, о т л и ч а ю шийся тем, что, с целью повы. шения эффективности работы, он снабжен дополнительной камерой, установленной с зазором относительно торца основной камеры, причем смежные торцы камер выполнены открытыми, а патрубки подсоединены к цилиндрическим поверхностям камер тангенциально и смещены относительно одной из осей симметрии.

Источники информации, принятые во Внимание при экспертизе

1. Авторское свидетельство СССР

9496433, кл. F 16 1 55/04, 1974.

2. Авторское свидетельство СССР

9278301, кл. F 02 М 35/12, 1968 (прототип) °
