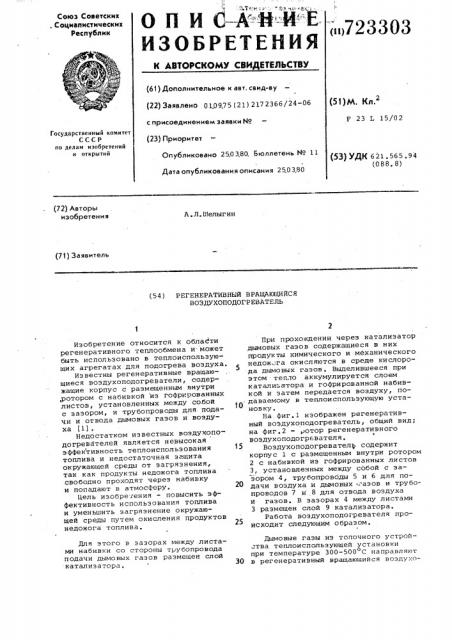

О П И СА = М--И- ЕИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

< н723303

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 010975 (21) 2172366/24-06 с присоединением заявки № (23) Приоритет

Опубликовано 2503,80. Бюллетень ¹ 11

Дата опубликования описания 250380

F 23 ? 15/О?

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.565.94 (088. 8) (72) Авторы изобретения

A.Ë.ØåëûãHH (71) Заявитель (54 } РЕГЕНЕРАТИВНЫИ ВРАЩАЮЦИЯСЯ

ВОЗДУХОПОДОГРЕВАТЕЛЬ

Изобретение относится к области регенеративного теплообмена и.может быть использовано в теплоиспользующих агрегатах для подогрева воздуха.

Известны регенеративные вращающиеся воэдухоподогреватели, содержащие корпус с размещенным внутри ротором с набивкой из гофрированных

t листов, установленных между собой с зазором, и трубопроводы для подачи и отвода дымовых газов и воздуха (1), Недостатком известных воздухоподогревателей является невысокая эффективность теплоиспользования топлива и недостаточная защита окружающей среды от загрязнения, так как продукты недожога топлива свободно проходят через набивку и попадают в атмосферу.

Цель изобре ения — повысить эффективность использования топлива и уменьшить загрязнение окружающей среды путем окисления продуктов недожога топлива °

Для этого в зазорах между листами набивки со стороны трубопровода п сдачи дымовых гаэ ов размещен слой катализатора.

При прохождении через катализатор дымовых газов содержащиеся в них продукты химического и механического недож ra окисляются в среде кислорода дымовых газов. Выделившееся при этом тепло аккумулируется слоем катализатора и гофрированной набивкой и затем передается воздуху, подаваемому в теплоиспользующую установку.

На фиг.1 изображен регенеративный воэдухоподогреватель, общий вид; на фиг.2 — ротор регенеративного воздухоподогревателя °

Воэдухоподогреватель содержит корпус 1 с размещенным внутри ротором

2 с набивкой из гофрированных листов

3,- установлечных между собой с зазором 4, трубопроводы 5 и б для подачи воздуха и дымовых газов и трубопроводов 7 и 8 для отвода воздуха и газов. В зазорах 4 между листами

3 размещен слой 9 катализатора.

Работа воэдухоподогревателя происходит следующим образом, Дымовые газы иэ топочного устройтва теплоиспользующей установки при температуре 300-500 С направляют

30 в регенеративный вращающийся воэдухо 23303

88ol дымогык гагод

Мод йэдука

Фиг.l

Составитель Г.Петров

Техред И.Вабурка корректор Ю.Макаренко

Редактор О.Стенина

Заказ 399/27 Тираж б19 Подписное

ЦНИИПИ Государственного ксмитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 подогреватель. При прохождении через слой 9 катализатора дымовых газов содержащиеся в них продукты химического и механического недожога (углеводороды, окись углерода) при температуре 300-:500 С окисляются в среде кислорода дымовых газов до продуктов полного сгорания (двуокись углерода, водяные пары). Выделившееся при этом тепло аккумулируется слоем 9 ката лизатора и листами 3 набивки,а охлаж- 1О денные и очищенные дымовые газы дымс сосом выводят в атмосферу.

Ротор 2 с нагретыми листами 3 набивки и катализатором 9 вращается и. переходит из газового в воздушный . 15 тракт воздухоподогревателя, где листы 3 набивки и катализатор отдают аккумулированное тепло потоку soapyxa, подаваемому вентилятором.

Формула изобретения

Регенеративный вращающийся воздухоподогреватель, содержащий корпус с размещенным внутри ротором с набивкой иэ гофрированных листов, установленных между собой с зазором, и трубопроводы для подачии и отвода дымовых газов и воздуха, о т л и ч а ю шийся тем, что, с целью повышения эффективности теплоиспользования топлива и снижения загрязнения окружающей среды путем окисления продуктов недожога топлива, в зазорах между листами набивки со стороны трубопровода подачи дымовых газов размещен слой катализатора.

Источники информации, принятые во. внимание при экспертизе

1. Патент СССР 95037 кл. F 23 Ь 15/02, опублик. 1928 °
