Многосекционный теплообменник типа "труба в трубе

Многосекционный теплообменник типа "труба в трубе

Иллюстрации

Показать все

Реферат

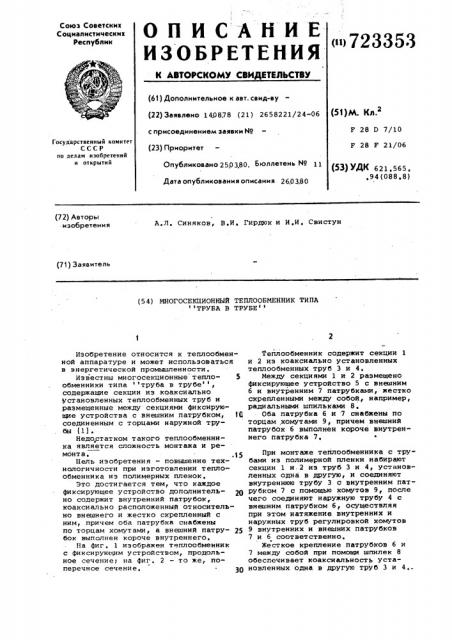

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик р>723353

// . "

> ,Ф (61) Дополнительное к авт. свид-ву (22) Заявлено 140878 (21) 2658221/24-06 с присоединением заявки ¹ (23) Приоритет

Опубликовано 250380 Бюллетень №

«51)М. К .

F D 7/10

F 28 F 21/06

Государственный комитет

СССР по делам изобретений и открытий

«53) УДК 621 565, ° 94(088,8) Дата опубликования описания 260380 (72) Авторы изобретения

A.Ë. Синяков, В.И, Гирдюк и И,И. Свистун (71) Заявитель (54) МНОГОСЕКБИОННЫЙ ТЕПЛООБМЕННИК ТИПА ТРУБА В ТРУБЕ

Изобретение относится к теплообменной аппаратуре и может использоваться в энергетической промышленности.

Известны многосекционные тепло- 5 обменники типа труба в трубе, содержащие секции из коаксиально установленных теплообменных труб и размещенные между секциями фиксирующие устройства с внешним патрубком, 1G соединенным с торцами наружной трубы (1) .

Недостатком такого теплообменника является сложность монтажа и ремонта. .15

Бель изобретения — повышение технологичности при изготовлении тепло» обменника иэ полимерных пленок.

Это достигается тем, что каждое фиксирующее устройство дополнитель- 20 но содержит внутренний патрубок, коаксиально расположенный относительно внешнего и жестко скрепленный с ним, причем о6а патрубка снабжены по торцам хомутами, а внешний патру- 25 бок выполнен короче внутреннего, На фиг. 1 изображен теплообменник с фиксирующим устройством, продольное сечение; на фиг. 2 — то же, поперечное сечение. 30

Теплообменник содержит секции 1 и 2 из коаксиально установленных теплообменных труб Э и 4.

Между секциями 1 и 2 размещено фиксирующее устройство 5 с внешним б и внутренним 7 патрубками, жестко скрепленными между собой, например, радиальными шпильками 8, Оба патрубка б и 7 снабжены по торцам хомутами 9, причем внешний патрубок б выполнен короче внутреннего патрубка 7, Ь

При монтаже теплообменника с трубами из полимерной пленки набирают секции 1 и. 2 из труб Э и 4, установленных одна в другую, и соединяют внутреннюю трубу 3 с внутренним патрубком 7 с помощью хомутов 9, после чего соединяют наружную трубу 4 с внешним патрубком б, осуществляя при этом натяжение внутренних и наружных труб регулировкой хомутов

9 внутренних и внешних патрубков

7 и 6 соответственно.

Жесткое крепление патрубков б и

7 между собой при помощи шпилек 8 обеспечивает коаксиальность установленных одна в другую труб 3 и 4, :72335 3

Формул а иэ о брет ения

Фж!

Составитель В, Косенко

Редактор Л. Гребенникова Техред О.Легеэа Корректор М. Вигула

Закаэ 408/ЗО Тираж б97

БНИИПИ Государственного комитета СССР по делам и э обре т ений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, г. Ужгород, ул, Проектная, 4

МнОгосекционный теплообменник типа труба в трубе, содержащий секции иэ коаксиально установленных теплообменных труб и Раэмещенные между секциями фиксирующие устройства с внешним патрубком, соединенным с торцами наружной трубы, о т л и ч а ю шийся тем, что, с целью повышения технологичности, при !

О изготовлении теплообменника иэ поли мерных пленок, каждое фиксирующее устройство дополнительно содержит внутренний патрубок, коаксиально расположенный относительно внешнеzo и жестко скрепленный с ним, причем оба патрубка снабжены по торцам хомутами, а внешний патрубок выполнен короче внутреннего.

Источники информации, принятые во внимание при экспертиэе

1, Авторское свидетельство СССР

9 311124, кл, Е 28 D 7/10, 1968
