Реферат



1и

Союз Советскик

Социапистическик

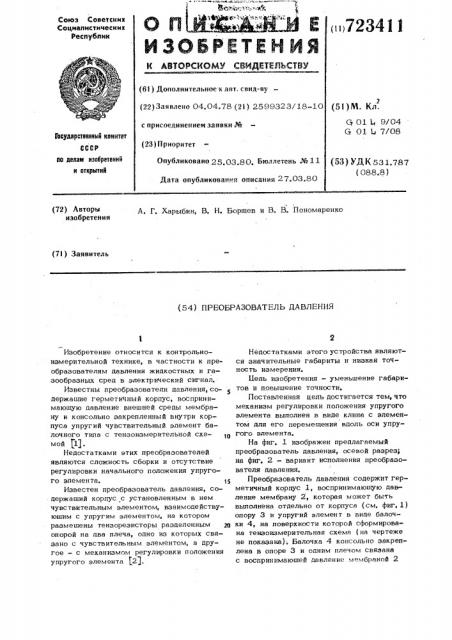

Республик (ii 72341 1 (61) Дополнительное к авт. свид-ву (51)M. Кл. (22) Заявлено 04.04.78 (2() 2599323/18-10

p Ol 4 9/04

G 01 4 7/08 с присоединением заявки,%

Государственный комитет

СССР до делан изобретений н открытий (23)Приоритет

Опубликовано 25. (33.80. Бюллетень,% 11

Дата опубликования описания 27.03.80 (53) УЙ1(531 787 (088.8) A. Г. Харыбин, В. H. Борщев и В. B. Пономаренко (72) Авторы изобретения (7!) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

Изобретение относится к контрольноизмерительной технике, в частности к преобразователям давления жидкостных и газообразных сред в электрический сигнал.

Известны преобразователи давления, содержащие герметичный корпус, воспринимающую давление внешней среды мембрану и консольно закрепленный внутри корпуса уп руг и и чу вс твите льны и эле м ен т балочного типа с тензоизмерительной схемой $1).

Недостатками этих преобразователей являются сложность сборки и отсутствие регулировки начального положения упругоro элемента. 15

Известен преобразователь давления, содержащий корпус с установленным в нем чувствительным элементом, взаимодействующим с упругим элементом, на котором размещены тензорезисторы разделенным опорой на два плеча, одно из которых связано с чувствительным элементом, а другое — с механизмом регулировки положения упругого элемента t2j.

Недостатками этого устройства являются значительные габариты и низкая точность измерения.

1(ель изобретения — уменьшение габаритов и повышение точности.

Поставленная цель достигается тем, что механизм регулировки положения упругого элемента выполнен в виде клина с элементом для его перемещения вдоль оси упругого элемента.

На фиг. 1 изображен предлагаемый преобразователь давления, осевой разрез; на фиг, 2 — вариант исполнения преобразователя давления.

Преобразователь давления содержит герметичный корпус 1, воспринимающую давление мембрану 2, которая может быть выполнена отдельно от корпуса (см. фиг. 1) опору 3 и упругий элемент в виде балочки 4, на поверхности которой сформирована тензоизмерительная схема (на чертеже не показана)-, Балочка 4 коисольно закреплена в опоре 3 и одним плечом связана с воспринимающей давление мембраной 2

3 7234 через аксиально перемещающийся в пазу стержень 5.

Опора 3 установлена с возможностью перемещения относительно корпуса вокруг оси 6. Между опорой 3 и корпусом 1 размешен регулировочный элемент 7, который связан с микрометрическич винтом 8 и вторым плечом упругого элемента.

М икрометрический винт смонтирован в пробке 9, имеющей канал 10 с уплотне- 10 нием из изолирующего материала для ввода проводов 11, соединяющих тензоизмерительную схему, сформированную на поверхности балочки 4, с внешним регистрирующим прибором (на чертеже не показан}.

Преобразователь давления работает следующим образом.

Измеряемое давление воздействует на упругую мембрану, которая деформирует- ур ся и через стержень 5 воздействует на балочку 4, на поверхности которой сформирована тензоизмерительная схема, Балочка прогибается и в результате дополнительной деформацйи тензоизмерительной схемы сигнал на выходе преобразователя давления изменяется пропорционально измеряемому давлению.

При перемещении элемента 7 вдоль корпуса 1 опора 3 перемешается относительно корпуса, в результате чего меняется начальный прогиб баночки 4 и, следовательно начальная деформация тензоизме;рительной схемы. Следствием этого явля11 Д ется изменение начального выходного сигнала преобразователя.

П редложе иная конс тру кция пре образователя давления позволит в широких пределах изменять начальную деформацию тензоизмерительной схемы собранного преобразователя давления и тем самым позволит регулировать его начальный выходной сигнал

Формула изобретения

Преобразователь давления, содержащий корпус с установленным в нем чувствительным элементом, взаимодействующим с упругим элементом, на котором размещены тензорезисторы, разделенным опорой на два плеча, одно из которых связано с чувствительным элементом, а другое - с механизмом регулировки положения упругого элемента, о т л и ч а ю ш и и с я тем, что, с целью уменьшения габаритов и повышения точности, механизм регулировки положения упругого элемента выполнен в виде клина с элементом для его перемещения вдоль оси упругого элемента.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

K 395737, кл. G 01 L 9/04, 15. 12.7 1, 2. Патент СССР J4 469272, кл, кл. G 01 L 9/04, опублик. 24.01.72 (прототип) .

7234111
