Устройство для измерения угла скоса взвесенесущего потока жидкости

Устройство для измерения угла скоса взвесенесущего потока жидкости

Иллюстрации

Показать все

Реферат



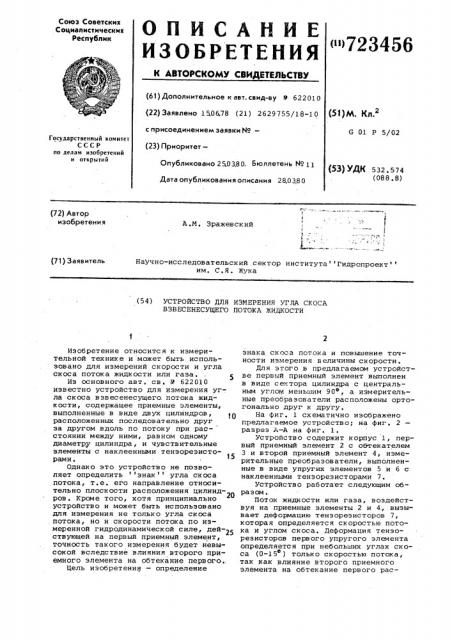

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

И 3 О Б Р Е Т Е Н И Я "1723456

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 9 622010 (22) Заявлено 150678 (21) 2629755/18-10 (51)М. Кл.

2 с присоединением заявки ¹â€” (23) Приоритет—

G 01 P 5/02

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 250380. Бюллетень № 11

Дата опубликования описания 28.0380 (53) УДК 532.574 (088. 8) (72) Автор изобретения

A.Ì. Зражевский (71) Заявитель

Научно-исследовательский сектор института Гидропроект им, С. Я. Жука (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА СКОСА

ВЗВЕСЕНЕСУЩЕГО ПОТОКА ЖИДКОСТИ

Изобретение относится к измерительной технике и может быть использовано для измерений скорости и угла скоса потока жидкости или газа. 5

Из основного авт, св. Р 622010 известно устройство для измерения угла скоса вэвесенесущего. потока жидкости, содержащее приемные элементы, выполненные в виде двух цилиндров, расположенных последовательно друг эа другом вдоль по потоку при расстоянии между ними, равном одному диаметру цилиндра, и чувствительные элемекты с наклеенными тензорезисторами.

Однако это устройство не позволяет определить знак угла скоса потока, т.е. его направление относительно плоскости расположения цилиндров. Кроме того, хотя принципиально устройство и может быть использовано для измерения не только угла скоса потока, но и скорости потока по измеренной гидродинамической силе1 дей-25 ствующей на первый приемный элемент, точность такого измерения будет невысокой вследствие влияния второго приемного элемента на обтекание первого.

Цель изобретения — определение знака скоса потока и повышение точности измерения величины скорости.

Для этого в предлагаемом устройстве первый приемный элемент выполнен в виде сектора цилиндра с центральным углом меньшим 90о, а измерительные преобразователи расположены ортогонально друг к другу.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 разрез A A на фиг ° 1.

Устройство содержит корпус 1, первый приемный элемент 2 с обтекателем

3 и второй приемный элемент 4, измерительные преобразователи, выполненные в виде упругих элементов 5 и 6 с наклеенными тензорезисторами 7.

Устройство работает следующим образом.

Поток жидк ости нли газа, в оздействуя на приемные элементы 2 и 4, вызывает деформацию тензорезисторов 7, которая определяется скоростью потока и углом скоса. Деформация тензорезисторов первого упругого элемента определяется при небольших углах скоса (О-15 ) только скоростью потока, так как влияние второго приемного элемента на обтекание первого рас723456

Формула изобретения

Составитель l0. Власов

Редактор Т. Иванова Техред М.Келемеш Корректор И. Муска

Заказ 422/34

Тираж .1019 П одпис кое

ЦНИИПИ Государственного ксмитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 пространяется только на распределение давления по поверхности обтекателя первого приемного элемента.

Деформация тенэорезисторов второго приемного элемента определяется скоростью потока, углом скоса потока и его направлением, при этом знак деформации тензорезисторов определяется только направлением скоса потока. По измеренным деформациям тензорезисторов можно однозначно определить скорость потока, угол скоса потока и его направление.

Устройство для измерения угла око» са вэвесенесущего потока жидкости по авт. св. 9 622010, о т л и ч а ющ е е с я тем, что, с целью определения знака угла скоса потока и повышения точности измерения величины скорости, первый приемный элемент выполнен в виде цилиндрического сектора с углом„меньшим 90, а чувствительные элементы расположены ортогонально друг к другу.
