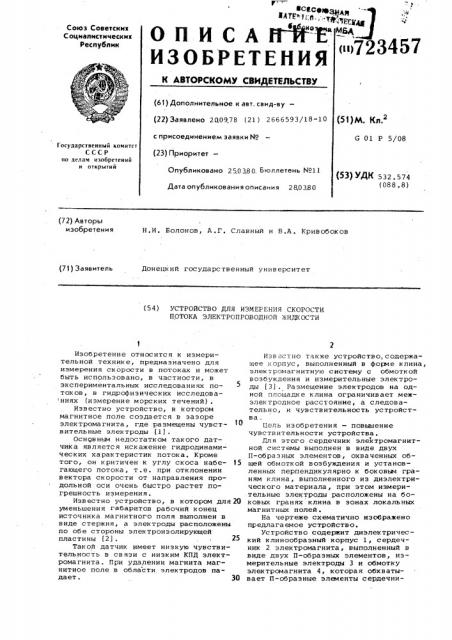

ОП ИСАНФЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

-3 («i723457

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6i) Дополмительмое н авт. свид-ву— (22) Заявлено 2009 78 (21 ) 2 66 6 59 3/18-10 с присоединением заявки Мо (23) Приоритет—

Опубликовано 250380. Бюллетень ((о11

Дата опубликования описания 280380 (51)М. Кл.2

G 01 P 5/08

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 532. 574 (088 .8) (72) Авторы изобретения

Н.И. Болонов, A.Ã. Славный и В.A. Кривобоков

Донецкий гос ударс тв е нный унив ерс итет (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ

ПОТОКА ЭЛЕКТРОПРОВОДНОЙ ЖИДКОСТИ

Изобретение относится к измерительной технике, предназначено для измерения скорости в потоках и может быть использовано, в частности, в экспериментальных исследованиях потоков, в гидрофизических исследова ниях (измерение морских течений) .

Известно устройство, в котором магнитное поле создается в зазоре электромагнита, где размещены чувствительные электроды (1).

Основным недостатком такого датчика является искажение гидродинамических характеристик потока. Кроме того, он критичен к углу скоса набе- 15 гающего потока, т. е. при отклонении в ек тора ск орос ти от направления продольной оси очень быстро растет погрешность измерения.

Известно устройство, в котором для 20 уменьшения габаритов рабочий конец источника магнитного поля выполнен в виде стержня, а электроды расположены по обе стороны электроизолирующей пластины (2). 25

Такой датчик имеет низкую чувствительность в связи с низким КПД электромагнита. При удалении магнита магнитное поле в области электродов падает . 30

Известно также устройство, содержащее корпус, выполненный в форме клина, электромагнитную систему с обмоткой возбуждения и измерительные электроды (3) . Размещение электродов на одной площадк е клина огра ничив ает межэлектродное расстояние, а следовательно, и чувствительность устройства.

Цель изобретения — повышение чувствительности устройства.

Для этого сердечник электромагнитной системы выполнен в виде двух

П-образных элементов, охваченных общей обмоткой возбуждения и установленных перпендикулярно к бокову граням клина, выполненного из диэлектрического материала, при этом измерительные электроды расположены на боковых гранях клина в зонах локальных магнитных полей.

На чертеже схематично изображено предлагаемое устройство. устройство содержит диэлектрический клинообразный корпус 1, сердечник 2 электромагнита, выполненный в виде двух П-образных элементов, измерительные электроды 3 и обмотку электромагнита 4, которая обхватывает П-образные элементы сердечни1, 4

723457

А-А

Сос тав ит ель В ° Назарова

Редактор Т, Иванова Техред М.Келемеш Корректор Я. Веселовская

Заказ 422/34

Тираж 1019 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г ° Ужгород, ул. Проектная, 4 ка 2. Измерительные электроды 3 расположейы на боковых гранях 5 клина корпуса 1 °

Устройство работает следующим образом.

При протекании тока в обмотке 5 электромагнита 4 создаются переменные магнитные поля, сконцентрированные набоковых гранях 5 клина.

При набегающем потоке, перпендикулярном к магнитным cHJloBblM линиям, в области существования магнитного поля возникает локальное электрическое поле. Причем на одной грани клина оно имеет положительный потенциал, на другой — отрицательный. В этих областях расположены измерительные элект15 роды. Полученный сигнал подается на дифференциальный усилитель. На выходе усилителя получается сигнал, пропорциональный скорости.

Формула изобретения

Устройство для измерения скорости потока электропроводной жидкости, содержащее корпус, выполненный в форче клина, электромагнитную систему с обмоткой возбуждения и измерительные электроды, о т л и ч а ю щ е е с я тем, что, с целью повышения чувствительности устройства, сердечник электромагнитной системы выполнен в виде двух П-образных элементов, схваченных общей обмоткой возбуждения и установленных перпендикулярно к боковым граням клина, выполненного из диэлектрического материала, при этом измерительные электроды расположены . на боковых гранях клина, в зонах локальных магнитных полей.

Источники информации, принятые Btl внимание при экспертизе

1. Авторское свидетельство СССР

Р 315121, кл. G 01 P 5/08, 1970, 2. Авторское свидетельствo CCCP

Р 313156, кл. G 01 P 5/08, 1969, 3. Авторское свидетельство СССР

9 396626 кл. G 01 Р 5/08, 1970 (прототип) .
