Электрогидравлический буксируемый в воде источник акустических импульсов

Электрогидравлический буксируемый в воде источник акустических импульсов

Иллюстрации

Показать все

Реферат



4 ь;.;:,.: .- . )

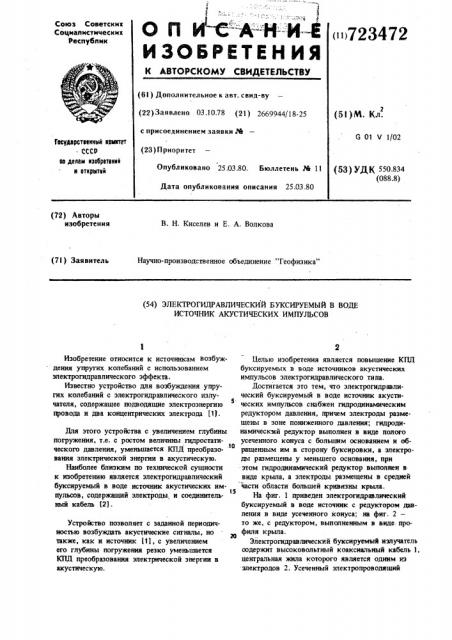

О П ИС-A--Н-- И.-R

ИЗОБРЕТЕН ИЯ..ч т

Союз Советских

Социалистических

Республик ii 723472

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22 ) Заявлено 03.10.78 (21) 2669944/18-25 с присоединением заявки М (23) П риоритет (5l)M. Кл.

G 01 Ч 1/02

Гасударственный нймнтет ссср на делам нзюбрвтаннй н еткрытнй

Опубликовано 25.03.80. Бюллетень М 11

Дата опубликования описания 25.03.80 (53) ) ДК 550.834 (088.8) (72) Авторы изобретения

В. Н. Киселев и Е. А. Волкова (7l) Заявитель

Научно-производственное обьединение Теофизика" (54) ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ БУКСИРУЕМЫЙ В ВОДЕ

ИСТОЧНИК АКУСТИЧЕСКИХ ИМПУЛЬСОВ

Изобретение относится к источникам возбуждения упругих колебаний с использованием электрогидравлического эффекта.

Известно устройство для возбуждения упругих колебаний с электрогидравлического излучателя, содержащее подводящие электроэнергию

5 провода и два концентрических электрода 11).

Для этого устройства с увеличением глубины погружения, т.е. с ростом величины гидростатического давления, уменьшается КПД преобразо!

О вания электрической энергии в акустическую.

Наиболее близким по технической сущности к изобретению является электрогидравлический буксируемый в воде источник акустических им15 пульсов, содержащий электроды, и соединитель. ный кабель (2).

Устройство позволяет с заданной периодичностью возбуждать акустические сигналы, но также, как и источник (1), с увеличением его глубины погружения резко уменьшается

КПД преобразования электрической энергии в акустическую.

Целью изобретения является повышение КПД буксируемых в воде источников акустических импульсов электрогндравлического типа.

Достигается это тем, что электрогидравлический буксируемый в воде источник акустических импульсов снабжен гидродинамическим редуктором давления, причем электроды размещены в зоне пониженного давления; гидродинамическяй редуктор выполнен в виде полого усеченного конуса с большим основанием и обращенным им в сторону буксировки, а электроды размещены у меньшего основания, при этом гидродинамический редуктор выполнен в виде крыла, а электроды размещены в средней части области большей кривизны крыла.

На фиг, 1 приведен электрогидравлический буксируемый в воде источник с редуктором давления в виде усеченного конуса; на фиг. 2— то же, с редуктором, выполненным в виде профиля крыла.

Электрогидравлический буксируемый излучатель содержит высоковольтный коаксиальный кабель 1, центральная жила которого является одним из электродов 2. Усеченный электропроводящий мерно на две атмосферы по отношению к окружающей среде и тем самым компенсировать потери, которые возникли вследствие заглубления буксируемого излучателя.

1.Электрогидравлический буксируемый в воде

1о источник акустических импульсов, содержащий электроды и соединительный кабель, о т л ич а ю шийся тем, что, с целью повышения

КПД, он снабжен гидродинамическим редуктором давления, причем электроды размещены в зоне пониженного давления.

2.Источник поп.1,отлича ющи йс я тем, что гидродинамнческий редуктор выполнен в виде полого усеченного конуса с большим основанием и обращенным им в сторону буксировки, а электроды размещены у меньшего основания.

3. Источник по п.1, о т л и ч а ю щ и йс я тем, что гндродинамическнй редуктор выполней в виде крыла, а электроды размещены в средней части области большей кривизны крыла.

3 723472 конус 3 с закрытым большим основанием 4 является редуктором, понижающим давление, и одновременно электродом противоположной полярности. Внутри электропроводящего конуса проходит высоковольтный кабель 1, конец которого расположен в средней части малого круга усеченного конуса 3.

Электрогидравлический буксируемый излучатель (см. фиг. 2) содержит высоковольтный коаксиальный кабель 1, центральная жила которого подсоединена к электроду 2, а оплетка — к друго- му электроду 3. Оба электрода расположены в области большей выпуклости крыла, внешняя сторона которых повторяет профиль крыла 5.

Электрогидравлический буксируемый излучатель работает следующим образом.

При буксировке электрогидравлического излучателя, снабженного редуктором давления, образуются зоны пониженного давления относительно неподвижной жидкости в результате образования струй с различными скоростями.

В зоне пониженного давления производится разряд, чем и достигается повышение преобразования электрической энергии в акустическую.

Буксировка электрогидравлических излучателей за плавсредствами с большой осадкой заставляет исследователей заглублять электрогидравлические излучатели на глубину 20-30 м с целью вывода их за пределы влияния кильваторной струи. В то же время высокоскоростные качества современных судов (12-18 узлов) позволяют при буксировке электрогидравлических излучателей, снабженных редукторами, понижающими давления, снизить давление приФормула изобретения

Источники информации, принятые во внимание при экспертизе

1. Наугольных К. А. и Рой Н. А, Электрические разряды в воде. М., "Наука", 1971, с. 27.

2. Альбере В. М. Гидроакустические приборы и измерения. М., Мир", 1972, с,74- 77 (протощ) .

Напра Вмние

723472

Фие.Х
