Реферат

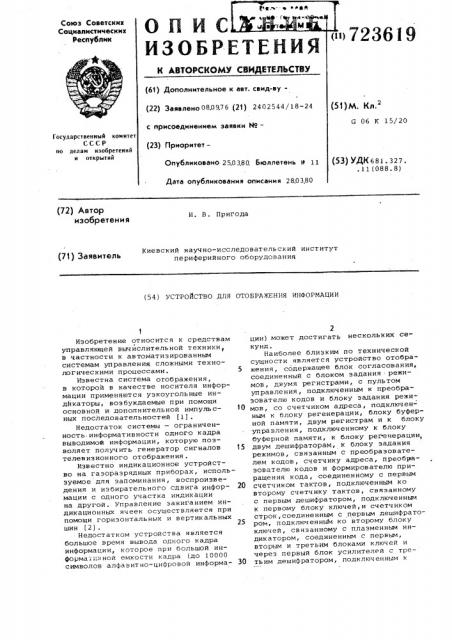

ОПИЮ

ИЗОБР

К АВТОРСКОМУ

Союз Советских

Социалистических

Республик

{61) Дополнительное

1)М. Кл. (22) Заявлено 08.09.7 б с присоединением зая (23) Приоритет—

Опубликовано 25

Дата опубликова

G 06 К 15/20

Государственный комитет

СССР по делам изобретений и открытий

3) УДКб81.З27. . 11 (088. 8) (72) Автор изобретения

И. В . Пригода (? 1) Заявитель

Киевский научно-исследовательский институт периферийного оборудования (54 ) УСТРО)(СТВО ДЛЯ ОТОБРАлЖ Н ИЯ ИНФОРМАЦИИ

Изобретение относится к средствам управляющей вычйслительной техники < в частности к автоматизированным системам управления сложными технологическими процессами. 5

Известна система отображения, в которой в качестве носителя информации применяются узкоугольные индйкаторы, возбуждаемые при помощи основной и дополнительной импульс- 1О ных последовательностей (1), Недостаток системы — ограниченность. информативности одного кадра выводимой информации, которую позволяет получить генератор сигналов (5 телевизионного отображения.

Известно индикационное устройство на гаэораэрядных приборах, используемое для запоминания, воспроизведения и избирательного сдвига инфор- 20 мации с одного участка индикации на другой. Управление зажиганием индикационных ячеек осуществляется при помощи горизонтальных и вертикальных шин (2) . 25

Недостатком устройства является большое время вывода одного кадра информации, которое при большой информативной емкости кадра (до 10000 символов алфавитно-цифровой информа- 30 ции) может достигать нескольких секунд.

Наиболее близким по технической сущности является устройство отображения, содержащее блок согласования, соединенный с блоком задания режимов, двумя регистрами, с пультом управления, подключенным к преобразователю кодов и блоку задания режимов, со счетчиком адреса, подключенным к блоку регенерации, блоку буферной памяти, двум регистрам и к блоку управления, подключенному к блоку буферной памяти, к блоку регенерации, двум дешифраторам, к блоку задания режимов, связанным с преобразователем кодов, счетчику адреса, преобразователю кодов и формирователю приращения кода, соединенному с первым счетчиком тактов, подключенным ко

Второму счетчику тактов, связанному с первым дешифратором, подключенным к первому блоку ключей,и счетчиком строк, соединенным с первым дешифратором, подключенный ко второму блоку ключей, связанному с плазменным индикатором, соединенным с первым, вторым и третьим блоками ключей и через первый блок усилителей с тре— тьим дешифратором, подключенным к

723619 первому счетчику тактов, матрицу символов, соединенную с вторым блоком усилителей (3).

Для полного отображения одной строки тенета устройство должно проделать и циклов, где n — число горизонтальных строк разложения каждого символа с соответствующими циклами считывания информации из узла буферной памяти. Каждому циклу устройства соответствует определенный код в счетчике фрагментов. Если обозначить время обращения к узлу буферной памяти — с,, длительность операции сдвига н сдвиговом регистре- Т,, .количество символов в строке -, время передачи кода со сдвигового регистра на регистр запоминания - Сз, то длительность цикла

t будет равна:

tâh,,t И о+С я а ь

При большом количестве отображаемой информации можно принять: = (, т ) ° (2) 25

Положим (: +Ф = 2 мкс, n=8, 1=60.

Так как в йзвестном устройстве частс та регенерации кадров принята 50 Гц, то количество строк выводимой информации для этого устройства при принятых допущениях определится по формуле: где f - частота регенерации кадров н известном устройстве;

m — количество строк выводимой информации (в данном случае

m-=20) . 40

В известном устройстве число выводимых символов алфавитно-цифровой информации в: одном кадре должно быть

mf Z 1200. При увеличении информацион» ной емкости кадра пропорционально 4 уменьшается частота регенерации кадpGB что является нежелательньм для устройств отображения.

Цель изобретения — понышение быстродействия устройства отображения, работающего от электронно-вычислительНой машины и от пульта оператора (в случае работы ЭВМ в режиме с разделением.времени, а также при работе устройства в автоноМном режиме) . В качестве носителя информации для устройс гва отображения ныбран плазменный индикатор с координатным управлением.

Цель достигается тем, что в устройствО введены блок обмена, соединен-Щ ный = блоком буферной памяти, счетчиком адреса и регистрами, блок выборки информации, подключенный к блоку управления, регистрам, третьему дешифратору и блокам опроса по координатам Х и У, распределитель кодов и коммутатор, соединенный с блоком регенерации, блоком задания режимов, регистрами, счетчиками тактов, счетчиком строк, блоком управления и распределителем кодов, подключенным к первому блоку усилителей, третьему дешифратору и третьему блоку ключей.

При выводе графической информации

s течение одного цикла обращения к блоку буферной памяти поочередно отображаются одна или две точки графика при условии, если обмен информацией с блоком буферной памяти происходит полными машинными слонами, а для представления каждой координаты точки графика отведено не более

10 двоичных разрядов слова, тогда при четном адресе на носителе отображается одна точка графика, при нечетном адресе — дне точки графика.

Различие в количестве отображаемых точек графика при разных адресах объясняется тем, что в течение одного цикла обращения к блоку буферной памяти считываются 32 двоичных разряда слова, .иэ которых 20 двоичных разрядов отводится для представления одной точки графика в текущем цикле обращения к блоку буферной памяти, а остальные разряды — для представления двух точек графика в следующем цикле обращения.

Исходя из указанных предпосылок для быстродействующего устройства отображения, скорость вывода на нем алфавитно-цифровой информации приблизительно в 7 раз больше, чем на известном устройстве, а при выводе графической информации — приблизи.тельно в 3 раза.

На чертеже представлена функциональная схема устройства отображения.

Устройство содержит блок 1 согласования, пульт 2 управления, блок

3 задания режимов, преобразователь 4 кодов, плазменный индикатор 5, блок

6 управления, блок 7 регенерации, блок 8 буферной памяти, первый регистр, второй регистр 10, блок 11 обмена, матрицу 12 символов, блок

13 выборки информации, коммутатор

14, счетчик 15 адреса, блок 16 опроса по координате Х, третий блок 17 опроса по координате f,ïåðàûé счетчик

18 тактов, третий дешифратор 19,первый блок 20 усилителей, распределитель

21 кодов, формирователь 22 приращения кода, второй блок 23 усилителей, второй блок 24 ключей, первый блок

25 ключей, второй счетчик 26 такгов,первый дешифратор 27, счетчик

28 строк, второй дешифратор 29, третий блок 30 ключей.

Устройство работает следующим образом.

723619

Предлагаемое устройство имеет режимы работы: автономный (запись, . чтение отдельных ячеек в блоке буферной памяти, контроль вывода алфавитно-цифровой информации на носитель); вывод символов; вывод графиков, преобразование отдельных элементов в кадре выводимой информации.

Режим работы устройства задается электронно-вычислительной машиной (ЭВМ) через блок 1 согласования или оператором с пульта 2 управления на блок 3 задания режимов.

Преобразование отдельных элементов в кадре .выводимой информациистирание одних символов алфавитноцифровой информации и точек графика, запись на их место других, разворот, перестановка и смещение отдельных элементов кода по отношению к исходному их положению — осуществляет преобразователь 4 кодов. 20

-,Алфавитно-цифровая и графическая информация отображаются на плазменном индикаторе 5 непрерывным потоком, осуществляемым блоком б управления и блоком 7 регенерации. Из блока 8 g5 буферной памяти информация также выбирается непрерывным потоком, который может прерываться только по сигналу огератора или по сигналу прерывания на ЭВМ.Непрерывная серия управ- щ ляющих импульсов для считывания (записи) информации в блоке 8 буферной памяти вырабатывается блоком б управления.

Обмен информацией между блоком

8 буферной памяти и первым ре-. Э5 гистром 9 и вторым регистром. 10 осуществляется через блок 11 обмена.

В режиме вывода алфавитно-цифровой информации посылка кодов символов на матрицу 12 символов осуществляется 40 через блок 13 выборки информации, в режиме вывода графической информации обмен между указанными регистрами и другими блоками устройства осуществляется через коммутатор 14. 45

При выводе алфавитно-цифровой информации блок 6 управления запуска ется в каждом очередном цикле формирования символов слова. Каждый цикл формирования символов слова ,50 включает две операции: обращение к блоку 8 буферной памяти, во время которого считывается 4 символа алфав итно-цифровой информации или слово графической информации; отображение считанной информации. Блок б уп. равления вырабатывает необходимые для этих операций последовательности управляющих импульсов.

Каждое считанное из блока 8 буферной памяти устройства слово алфавит- 60 но-цифровой информации поступает на матрицу 12 символов через блок 13 выборки информации, который в зави-симости от содержимого счетчика адреса 15 передает содержимое регист-, 65 ров 9 или 10 на блоки i б и i 7 опроса по координатам Х и . При четном адресе в счетчике 15 адреса на блоки 16 и 17 опроса передается содержимое первого регистра 9, при нечетном адресе — второго регистра 10.

Так как циклы отображения слова и обращения к блоку 8 буферной памяти в описываемом устройстве совмещены, то порядок выбора регистров 9 и 10 для считывания информации из блока

8 буферной памяти обратный их выбору для передачи содержимого одного из этих регистров на блоки 16 и 17 onроса. Управление обменом информации между регистрами 9, 10 и блоками 16 и 17 осуществляет блок 6 управления.

Как уже отмечалось, каждое слово алфавитно-цифровой информации отображается в течение нескольких тактов отображения, которые определяются первым счетчиком тактов 18 ° Выборка определенной строки для отображения в одном такте осуществляется третьим дешифратором 19. Код каждого такта отображения слова через первый блок

20 усилителей поступает на распределитель 21 кодов.

В устройстве принято совмещение отображения кода текущего такта отображения с получением кода для последующего такта отображения. Это совмещение осуществляет распределитель

21 кодов. Управление приемом и выдачей кодов тактов отображения на распределитель 21 кодов осуществляют первый счетчик 18 тактов и третий дешифратор 19. После каждого такта отображения содержимое первого счетчика 18 тактов увеличивается на единицу, которая формируется формирователем 22 приращения кода по сигналу от блока 6 управления. Такая организация отображения каждого такта при выводе алфавитно-цифровой информации позволяет отображать 4 символа в течение нескольких тактов работы первого счетчика 18 тактов, длительность которых определяется быстродействием плазменного индикатора 5.

Коммутация шин Х и 7 плазменного индикатора 5 принята групповая, умень" шающая количество коммутирующего оборудования. Шины Х индикатора 5 с одной стороны комкутируются по группам второго блока 23 усилителей, а с другой стороны — от второго блока

24 ключей: Шины у индикатора коммутируются по группам третьего блока 30 ключей и первого блока 25 ключей.

Заполнение одной строки плазменного индикатора 5 информацией происходит в течение. определенного количества циклов отображения, подсчитываемых вторым счетчиком 26 тактов, код которого дешифрируется первым дешифратором 27. Второй счетчик 26 тактов служит для выбора определенного ключа в первом блоке 25 ключей.

723619

После отображения. каждой строки информации прибавляется единица в счетчик 28 строк и начинается отображение следующей строки информации на плазменном индикаторе 5. Второй дешифратор 29 и счетчик 28 строк выбирают 5 определенный ключ во втором блоке

24 ключей.

Код каждого такта отображения поступает на плазменный индикатор 5 от распределителя 21 кодов .через третий блок 30 ключей,а номер такта отображения — на другой блок 23 усилителей от третьего дешифратора 19. Коммутатор 14 в зависимости от режима работы устройства осуществляет управление счетчиками 18, 26 и 28. 35

В режиме вывода графической информации коммутатор 14 блокирует прием кодов тактов отображаемых слов со стороны одного .блока 26 усилителей на распределитель 21 кодов и пе- 2О редает на этот блок код местоположения точки графика по координате Х для каждого такта заполнения строки.

Счетчики 18, 26 и 28 в этом режиме работают так же,как,.и в режиме выво- р да алфавитно-цифровой информации, но только с той разницей, что их содержимое передается на коммутатор

14, где оно сравнивается с координатой выводимой точки графика; 3О координата 1 отображаемой точки графика поступает на коммутатор 14 со второго регистра 10. При сравнении содержимых указанных счетчиков с заданной координатой 1 выводимой точки графика коммутатор 14 вырабатывает сигнал сравнения, по которому блок 6 управления прекращает непрерывную работу счетчиков 18, .26 и 28 и сбрасывает их в нуль, организуя затем цикл вывода следующей точки графика.

При выводе графической информации снимается блокировка со старшего разряда счетчиков 18, 28, который не участвовал в режиме вывода алфавитно-цифровой информации, т.е. модуль пересчета этих счетчиков удваивается.

Это вызвано тем, что в отображении графиков участвует все рабочее поле плазменного индикатора 5, а при 5Î выводе алфавитно-цифровой информации межстрочные расстояния остаются пустыми .

ВОзможен на устройстве такой режим вывода графиков, при котором в каждую -ячейку блока 8 буферной памяти записывается только одна координата точки графика. В этом режиме коммутатор 14 принимает содержимое регистров 9 и 10 только после каждого второго цикла обращения к блоку ЬО

8 буферной памяти, после чего начинается цикл отображения одной точки графика. В дальнейшем работа устройства повторяется. При таком варианте представления значений коорцинат в блоке 65

8 буферной памяти время вывода одного кадра графика увеличивается в

2,25 раза по сравнению с предыдущим вариантом.

Блок 7 регистрации при выводе графической информации может выдать сигнал регенерации при выводе кадра на блок 6 управления только в случае ошибочной ситуации в устройстве (пришел недействительный адрес ячейки блока 8 буферной памяти„ в регистре 9 или 10 оказалась недействительная координата точки графика и др) . При повторной ошибочной ситуации в следующем кадре этот сигнал может использоваться как сигнал остановка устройства с указанием егo состояния и сообщения об этом ЭВМ.

Быстродействующее устройство отображения информации позволяет выводить на носитель большой информации; устройство может вывести в одном кадре в 7 раз больше информации по сравнению с информацией одного кадра известного устройства, если условно принять, что издержки производства при эксплуатации этих устройств примерно равны

Формула изобретения

Устройство для отображения информации, содержащее блок согласования, соединенный с блоком задания режимов, двумя регистрами, с пультом управления, подключенным к преобразователю кодов и блоку задания режимов, со счетчиком адреса, подключенным к блоку регенерации, блоку буферной памяти и двум регистрам, к блоку управления, подключенному к блоку буферной памяти, к блоку регенерации, двум дешифраторам, к блоку задания режимов, связанным с преобразователем кодов, счетчику адреса, преобразователю кодов и формирователю приращения кода, соединенному с первым счетчиком тактов, подключенным ко второму счетчику тактов, связанному с первым дешифратором, подключенным к первому блоку ключей, и счетчиком строк, соединенным с первым дешифратором, подключенным ко второму блоку ключей, связанному с плазменным индикатором, соединенным с первым, вторым и третьим блоками ключей и через первый блок усилителей с третьим дешифратором, подключенным к первому счетчику тактов, матрицу символов, соединенную с вторым блоком усилителей, о т л и ч а ю щ е е с я т м, что, с целью повышения быстродействия устройства, введены блок обмена, соединенный с блоком буферной памяти, счетчиком адреса и регистрами, блок выборки информации, подключенный к блоку управления, регистрам, третьему

723619

10 дешифратору и блокам опроса по координатам Х и, распределитель кодов и коммутатор, соединенный с блоком регенерации, блоком задания режимов, регистрами, счетчиками тактов, счетчиком строк, блоком управления и распределителем кодов, подключенным к первому блоку усилителей, третьему дешифратору и третьему блоку ключей.

Источ н ик и и нформа ци и, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 485477, G 06 К 15/18, 1974.

2. Патент Великобритании

Р 1380188, G 06 К 15/20, 3. Патент США Р 3911422, G 06 К 15/20, 1974 (прототип) °

Составитель В. Сметанин

Редактор М. Недолуже нк о T ех ред О. Ле ге за Корректор Г. Решетник

Заказ 1009/1 Тираж 751 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
