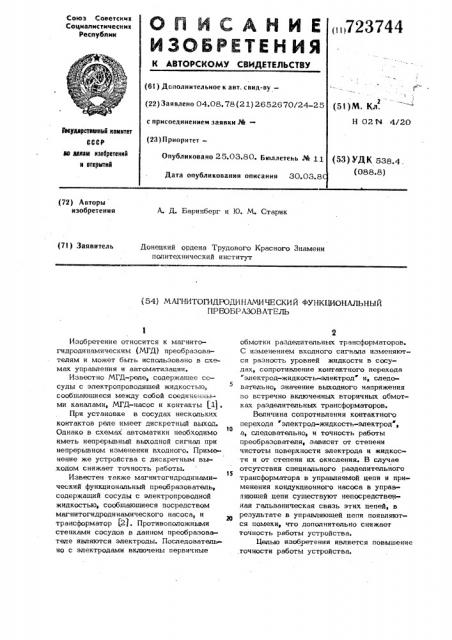

Изобретение относится к магнитогидродинамическим (МГД) преобразователям и может быть использовано в схемах управления и автоматизации.

Известно МГД-реле, содержашее сссуды с электропроводяшей жидкостью„ сообшаюшиеся между собой соединенными каналами, МГД-насос и контакты Я.

При установке в сосудах нескольких контактов реле имеет дискретный выход.

Однако в схемах автоматики необходимо иметь непрерывный выходной сигнал при непрерывном изменении входного. Применение же устройства с дискретным вь ходом снижает точность работы.

Известен также магнитогидродинамический функциональный преобразователь, содержаший сосуды с электропроводной жидкостью, сообшаюшиеся посредством магнитогидродинамического насоса, и трансформатор (27. Противоположными стенками сосудов в данном преобразователе являются электроды. Последовательно с электродами включены первичные обмотки разделительных трансформаторов.

С изменением входного сигнала изменяются разность уровней жидкости в сосудах, сопротивление контактного перехода электрод-жидкость-электрод" и, следовательно, значение выходного напряжения во встречно включенных вторичных обмотках разделительных трансформаторов.

Величина сопротивления контактного перехода электрод-жидкость-электрод, а, следовательно, и точность работы преобразователя, зависит от степени чистоты поверхности электрода и жидкости и от степени их окисления. В случае отсутствия специального разделительного трансформатора в управляемой цепи и применения кондукционного насоса в управпяюшей цепи сушествуют непосредственная гальваническая связь этих цепей, в результате в управляющей цепи появляются помехи, что дополнительно снижает точность работы устройства.

Цепью изобретения является повышение точности работы устройства.

744

8 упрдбд щщущ цспь

UHHHIIH Заказ 450/42 Тираж 783 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 з 723

Достигается это тем, что вторичная обмотка трансформатора помешена в один из сосудов.

На чертеже дана схема предлагаемого устройства. 5

Преобразователь, содержаший МГД-насос 1, соединяюший сообщающиеся сосуды 2 и 3 с электропроводяшей жидкостью

4, включен в управляюшую цепь. В сосуд

2 встроен двухобмоточный трансформатор 10

5 таким образом, что его вторичная обмотка 6, залитая компаундом, находится в сосуде, а первичная обмотка 7 — вне сосуда. В верхней своей части сосуды запаяны и соединены трубкой 8 для выравнивания давления в сосудах. Первичная обмотка трансформатора подключена к источнику питания 0ц .„, вторичная служит источником выходного сигнала аппарата. 20

Устройство работает следуюшим образом. При изменении входного сигнала изменяется уровень жидкости в сосуде

2. Жидкость, охватывавшая вторичную обмотку трансформатора, представляет . собой короткозамкнутый виток, С изменением уровня жидкости в сосуде изменяется и его сечение, а, следовательно, и выходное напряжение LI ы„трансформатора.

- Устранение непосредственного контакта жидкости с электродами позволяет сушественно повысить точность работы преобразователя, вследствие независимости выходного сигнала от свойств и состояния жидкости. формула изобретения

Магнитогидродинамический функциональный преобразователь, содержащий сосуды с электропроводной жидкостью, сообшаюшиеся посредством магнитогидродинамического насоса, и трансформатор, о т л ич а ю ш и и с я тем, что, с целью повышения точности работы, вторичная обмотка трансформатора помешена в один из сосудов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

4 297082, кл. Н 01 Я 53/08, 1967.

2. Баринберг А. Д. и др. Бесконтакт.ный МГ-аппарат.. Вибротехника", 1975, с. 187-189 (прототип).
