Устройство для возбуждения колебаний в жидкой или газообразной среде

Устройство для возбуждения колебаний в жидкой или газообразной среде

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

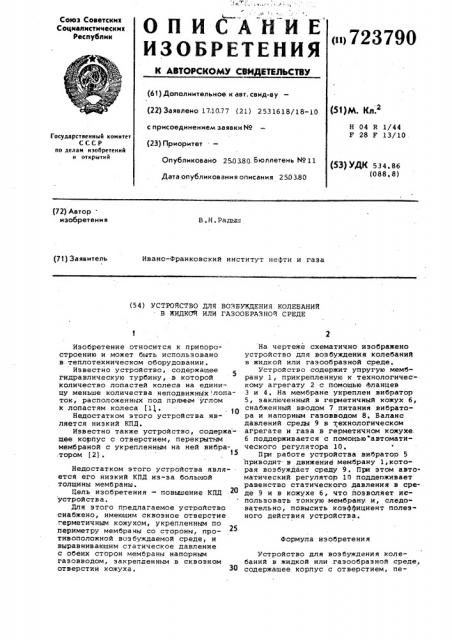

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

<111 723790

К АВТОИ:КОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51) М. Кл. (22) Заявлено 17,10.77 (21) 2531618/18-10

H 04 R 1/44

F 28 F 13/10. с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 25() 3.80. Бюллетень ¹ 11

Дата опубликования описания 250380 (53) УДК 534.86 (088. 8) (72) Автор изобретения

В.Н. Радыш (71) Заявитель

Ивано-Франковский институт нефти и газа (54) УСТРОЙСТВО ДЛЯ ВОЗБККДЕНИЯ КОЛЕБАНИЙ

В ЖИДКОЙ ИЛИ ГАЗООБРАЗНОЙ С РЕДЕ

Формула изобретения

Изобретение относится к приооростроению и может быть использовано в теплотехническом оборудовании, Известно устройство, содержащее гидравлическую турбину, в которой количество лопастей колеса на единицу меньше количества неподвижнйх!лопаток, расположенных под прямым углом к лопастям колеса (lj,.

Недостатком этого устройства является низкий КПД, Известно также устройство, содержа щее корпус с отверстием, перекрытым мембраной с укрепленным на ней вибра.тором (2) .

Недостатком этого устройства является его низкий КПД из-за большой толщины мембраны.

Цель изобретения — повышение КПД устройства.

Для этого предлагаемое устройство снабжено, имеющим сквозное отверстие герметичным кожухом, укрепленным по периметру мембраны со стороны, противоположной возбуждаемой среде, и выравнивающим статическое давление

C обеих сторон мембраны напорным гаэовводом, закрепленным в сквозном отверстии кожуха.

На чертеже схематично изображено устройство для возбуждения колебаний в жидкой или газообразной среде.

Устройство содержит упругую мембрану 1, прикрепленную к технологическому агрегату 2 с помощью фланцев

3 и 4, На мембране укреплен вибратор

5, заключенный в герметичный кожух 6, снабженный вводом 7 питания вибратора и напорным газовводом 8. Баланс давлений среды 9 в технологическом агрегате и газа в герметичном кожухе. б поддерживается с помощью автоматического регулятора 10.

При работе устройства вибратор 5 приводит в движение мембрану l,кото" рая возбуждает среду 9. При этом автоматический регулятор 10 поддерживает равенство статического давления в среде 9 и в кожухе 6, что позволяет использовать тонкую мембрану. и, следовательно, повысить коэффициент полезного действия устройства.

Устройство для возбуждения колебаний в жидкой или газообразной среде, содержащее корпус с отверстием, пег ! 1

1 ф

Г

Со = ò à ="::.òåëü В . Дарий

Техред Н,Вабур,а KoapeKTop Т,Скворцова

Редактор Т,иванова

Заказ 45 4/! 4 " - pai< Подписное

ПН!„ИП< государственного комитета СССР по делам изобретений и открытий

1 13() (8,:.1i:.",на .>i" 38,. Рау; i;сная наб, р д, 4/5

Филиа:. И1 . ..=.. -.ент,:. ";;:":pîä, ул. Проектная, 4 рекрытым мембраной ней вибратором, о с я тем что„ с и,-" фициента полезного жено имеющим ".êâo--тичным кожу-..îì, укр: метру мембраны со с голо,=ложной воз буждасмо. ; вающим статическое,<азля:...:-; сторон мембраны кацо-:- ; —;; г, -, .--;,, закрепленным в сквоз .o: кожуха.

Источники информации, :зинятые во внимание при экспертизе

Р,вторское свидетельство СССР

449228, кл, F 28 F 13/10, 1971.

2 .::едакционная статья Виброакусич=.ский способ очистки теплообменной ,. пп=-ратуры KoMIIpBccopHbIx cTBHIJèé, .-.:урвал Нефтяная и газовая промышнность, Киев, Техника, 1976, .,„44 (прототип),
