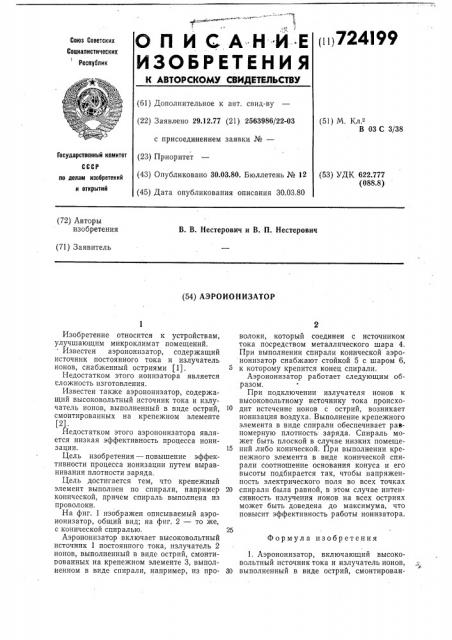

Н I

О П И С А Н И-Е

ИЗОБРЕТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 724I99

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.12.77 (21) 2563986/22-03 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования описания 30.03.80 (51) М. Кл з

В 03 С 3/38

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 622.777 (088.8) (72) Авторы изобретения

В. В. Нестерович и В. П. Нестерович (71) Заявитель (54) АЭРОИОНИЗАТОР

1

Изобретение относится к устройствам, улучшающим микроклимат помещений. Известен аэроионизатор, содержащий источник постоянного тока и излучатель ионов, снабженный остриями (1).

Недостатком этого ионизатора является сложность изготовления.

Известен также аэроионизатор, содержащий высоковольтный источник тока и излучатель ионов, выполненный в виде острий, смонтированных на крепежном элементе (2).

Недостатком этого аэроионизатора является низкая эффективность процесса ионизации.

Цель изобретения — повышение эффективности процесса ионизации путем выравнивания плотности заряда, Цель достигается тем, что крепежный элемент выполнен по спирали, например конической, причем спираль выполнена из проволоки.

На фиг. 1 изображен описываемый аэроионизатор, общий вид; на фиг. 2 — то же, с конической спиралью.

Аэроионизатор включает высоковольтный источник 1 постоянного тока, излучатель 2 ионов, выполненный в виде острий, смонтированных на крепежном элементе 3, выполненном в виде спирали, например, из проволоки, который соединен с источником тока посредством металлического шара 4.

При выполнении спирали конической аэроионизатор снабжают стойкой 5 с шаром 6, к которому крепится конец спирали.

Аэроионизатор работает следующим образомм.

При подключении излучателя ионов к высоковольтному источнику тока происхо10 дит истечение ионов с острий, возникает ионизация воздуха. Выполнение крепежного элемента в виде спирали обеспечивает равномерную плотность заряда. Спираль может быть плоской в случае низких помеще15 ний либо конической. При выполнении крепежного элемента в виде конической спирали соотношение основания конуса и его высоты подбирается так, чтобы напряженность электрического поля во всех точках

20 спирали была равной, в этом случае интенсивность излучения ионов на всех остриях может быть доведена до максимума, что повысит эффективность работы ионизатора.

Формула изобретения

1. Аэроионизатор, включающий высоковольтный источник тока и излучатель ионов, ЗО выполненный в виде острий, смонтирован724199 иг,f (О г, а ных на крепежном элементе, о т л и ч а юшийся тем, что, с целью повышения эффективности процесса ионизации путем выравнивания плотности заряда, крепежный элемент выполнен по спирали.

2. Аэроионизатор по п. 1, о т л и ч а ющийся тем, что спираль выполнена конической.

3. Аэроионпзатор по пп. 1 и 2, отл и ч а4 ющийся тем, что спираль выполнена из проволоки.

Источники информации, принятые во внимание при экспертизе

5 1. Авторское свидетельство СССР № 444539, кл. А 61М 15/02, 05.01,71.

2. Авторское свидетельство СССР № 32064, кл. В 03 С 3/38, 15.02.32 (прототип) .
