Реферат

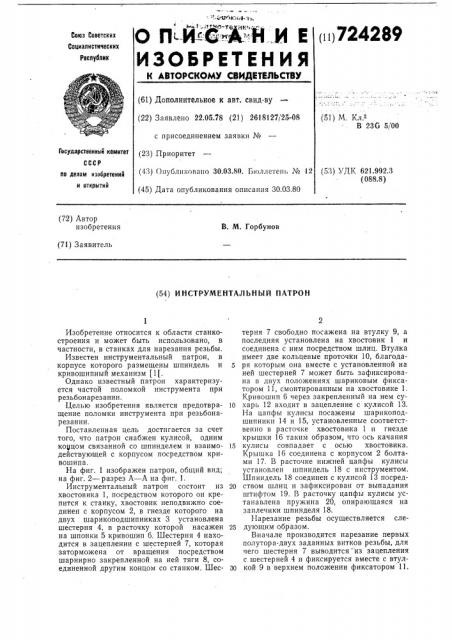

О П -Й- С -..Ж."Й.И Е

ИЗОБРЕТЕНИЯ (») 724289

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Si) М. К..

В 236 5/00 (61) Дополнительное к авт. свид-ву (22) Заявлено 22.05.78 (21) 2618127/25-08 с присоединением заявки № (43) Опубликовано 30.03.80, Ечоллетень № 12 (53) УДК 621.992 3 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.03.80 (72) Автор изобретения

В. М. Горбунов (71) Заявитель (54) ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН

ГосУдарственный комитет (23) Приоритет

Изобретение относится к области станкостроения и может быть использовано, в частности, в станках для нарезания резьбы.

Известен инструментальный патрон, в корпусе которого размещены шпиндель и кривошипный механизм (1(.

Однако известный патрон характеризуется частой поломкой инструмента при резьбонарезании.

Целью изобретения является предотвра- 10 щение поломки инструмента при резьбонарезании.

Поставленная цель достигается за счет того, что патрон снабжен кулисой, одним концом связанной со шпинделем и взаимо- 15 действующей с корпусом посредством кривошип а.

На фиг. 1 изображен патрон, общий вид; на фиг. 2 — разрез А — А на фиг. 1, Инструментальный патрон состоит из 20 хвостовика 1, посредством которого он крепится к станку, хвостовик неподвижно соединен с корпусом 2, в гнезде которого на двух шарикоподшипниках 3 установлена шестерня 4, в расточку которой насажен 25 на шпонки 5 кривошип 6. Шестерня 4 находится в зацеплении с шестерней 7, которая заторможена от вращения посредством шарнирно закрепленной на ней тяги 8, соединенной другим концом со станком. Шес- 30 терня 7 свободно посажена на втулку 9, а последняя установлена на хвостовик 1 и соединена с ним посредством шлиц. Втулка имеет две кольцевые проточки 10, благодаря которым она вместе с установленной на ней шестерней 7 может быть зафиксирована в двух положениях шариковым фиксатором 11, смонтированным на хвостовике 1.

Кривошип 6 через закрепленный на нем сухарь 12 входит в зацепление с кулисой 13.

На цапфы кулисы посажены шарикоподшипники 14 и 15, установленные соответственно в расточке хвостовика 1 и гнезде крышки 16 таким образом, что ось качания кулисы совпадает с осью хвостовика.

Крышка 16 соединена с корпусом 2 болтами 17. В расточке нижней цапфы кулисы установлен шпиндель 18 с инструментом.

Шпиндель 18 соединен с кулисо" 13 посредством шлиц и зафиксирован от выпадания штифтом 19. В расточку цапфы кулисы устанавлена пружина 20, опирающаяся на заплечики шпинделя 18.

Нарезание резьбы осуществляется следующим образом.

Вначале производится нарезание первых полутора-двух заданных витков резьбы, для чего шестерня 7 выводится из зацепления с шестерней 4 и фиксируется вместе с втулкой 9 в верхнем положении фиксатором 11.

724289

Вращение от хвостовика 1 и корпуса 2 сообщается кривошипу 6. Кривошип б с помощью кулисы 13 сообщает вращение шпинделю 18 с метчиком.

Затем шестерня 7 вводится в зацепление с шестерней 4 и фиксируется в этом положении. В этом случае шестерня 4, вследствие вращения корпуса 2, начинает откатываться по неподвижной шестерне 7, заторможенной тягой 8. B результате этого кривошипу 6 помимо вращения вместе с корпусом сообщается вращение вокруг собственной оси, а кулиса 13 начинает качаться вокруг своей оси, сообщая метчику возвратно-вращательное движение, Формула изобретения

Инструментальный патрон, в корпусе которого размещены шпиндель и кривошип5 иый механизм,отл ич а ю щи и с я тем,что, с цслью предотвращения поломки инструмента при рсзьбонарс:;анин, ои снабжен кулисой, одним концом связанной со шпинделем п взаимодействующей с корпусом

10 посредством крпвошипа.

Источники информации, припятыс во внимание при экспертизе

1. Авторское свидетельство СССР

Ке 206973, кл. В 23В 39/16, 15.11.66.

724289
