Реферат



724360

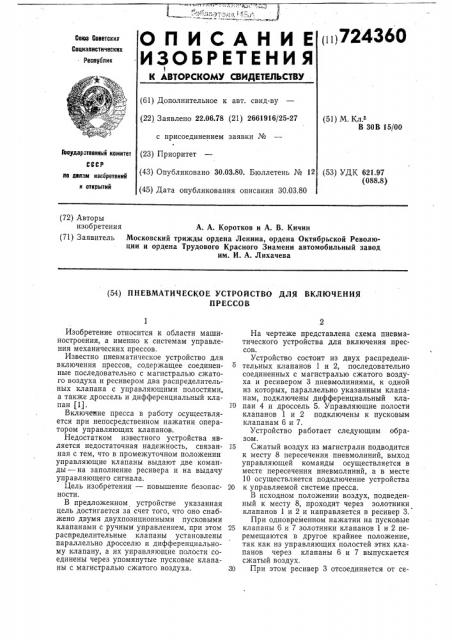

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Соцналнстнческнк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.06.78 (21) 2661916/25-27 (51) М. Кл.

В ЗОВ 15/00 с присоединением заявки №

Гооударстеенный комитет (23) Приоритет (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования описания 30.03.80 (53) УДК 621.97 (088.8) по делам изобретений к открмтнй (72) Авторы изобретения А. А. Коротков и А. В. Кичин (71) Заявитель Московский трижды ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени автомобильный завод им. И. А. Лихачева (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ

ПРЕССОВ

Изобретение относится к области машиностроения, а именно к системам управления механических прессов.

Известно пневматическое устройство для включения прессов, содержащее соединенные последовательно с магистралью сжатого воздуха и ресивером два распределительных клапана с управляющими полостями, а также дроссель и дифференциальный клапан (1). И

Включение пресса в работу осуществляется при непосредственном нажатии оператором управляющих клапанов.

Недостатком известного устройства является недостаточная надежность, связан- 15 ная с тем, что в промежуточном положении управляющие клапачы выдают две команды — на заполнение ресивера и на выдачу управляющего сигнала.

Цель изобретения — повышение безопас- 20 ности.

В предложенном устройстве указанная цель достигается за счет того, что оно снабжено двумя двухпозиционными пусковыми клапанами с ручным управлением, при этом 25 распределительные клапаны установлены параллельно дросселю и дифференциальному клапану, а их управляющие полости соединены через упомянутые пусковые клапаны с магистралью сжатого воздуха. 30

На чертеже представлена схема пневматического устройства для включения прессов.

Устройство состоит из двух распределительных клапанов 1 и 2, последовательно соединенных с магистралью сжатого воздуха и ресивером 3 пневмолиниями, к одной из которых, параллельно указанным клапанам, подключены дифференциальный клапан 4 и дроссель 5. Управляющие полости клапанов 1 и 2 подключены к пусковым клапанам 6 и 7, Устройство работает следующим образом.

Сжатый воздух из магистрали подводится к месту 8 пересечения пневмолиний, выход управляющей команды осуществляется в месте пересечения пневмолиний, а в месте

10 осуществляется подключение устройства к управляемой системе пресса.

В исходном положении воздух, подведенный к месту 8, проходит через золотники клапанов 1 и 2 и направляется в ресивер 3.

При одновременном нажатии на пусковые клапаны 6 и 7 золотники клапанов 1 и 2 перемещаются в другое крайнее положение, так как из управляющих полостей этих клапанов через клапаны 6 и 7 выпускается сжатый воздух.

При этом ресивер 3 отсоединяется от се724360

Формула изобретения

I !

T !

Составитель И. Фельдблшм

Редактор H. Суханова Техред А. Камышникова Корректоры: О. Данишева и Е. Осипова

Заказ 531/1 Изд. № 241 Тираж 772 Подписное

НПО «Поиск» Государственного комитста СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 ти, а воздух, находящийся в нем, проходит через золотник клапана 2 к управляющей полости клапана 4 и дросселю 5, а клапан

1 в этот момент препятствует выходу воздуха из ресивера в атмосферу. Золотник клапана 4 переместится и соединит место 9 с сетью, обеспечив выдачу мощной управляощей команды, длительность которой регулируется дросселем 5.

Если во время рабочего хода поршня пневматического цилиндра (не показан) управления прессом оператор снимет руку с клапана 6 или 7, произойдет мгновенное перемещение золотника клапана 1 или 2 в исходное положение, а управляющая полость большего диаметра клапана 4 окажется соединенной с атмосферой через золотник клапана 1 или 2. Золотник клапана 4 возвратится в исходное положение, при этом поршень пневмоцилиндра пресса возвратится также в исходное положение, чем и обеспечивается безопасность работы, так как золотник клапана 1 или 2 не может оставаться в промежуточном положении.

Невозможность остановки золотников клапана 1 или 2 в промежуточном положении препятствует одновременной выдаче двух команд — на заполнение ресивера и на включение клапана 4, параллельно соединенного с клапанами 1 и 2. Вследствие этого ресивер 3 через золотник клапана 1 или 2 будет соединен с атмосферой и разрядится, что исключит повторную выдачу управляющей команды без новой зарядки ресивера 3, которая возможна лишь в случае освобождения двух клапанов 6 и 7, а также при возврате золотников клапанов 1 и 2 в исходное положение.

Пневматическое устройство для включения прессов, содержащее соединенные последовательно с магистралью сжатого воз15 духа и ресивером два распределительных клапана с управляющими полостями, а также дроссель и дифференциальный клапан, отличающееся тем, что, с целью повышения безопасности, оно снабжено двумя

20 двухпозиционными пусковыми клапанами с ручным управлением, при этом распределительные клапаны установлены параллельно дросселю и дифференциальному клапану, а их управляющие полости через упомянутые

25 пусковые клапаны соединены с магистралью сжатого воздуха, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

30 № 416254, кл. В 30В 15/00, 1972.
