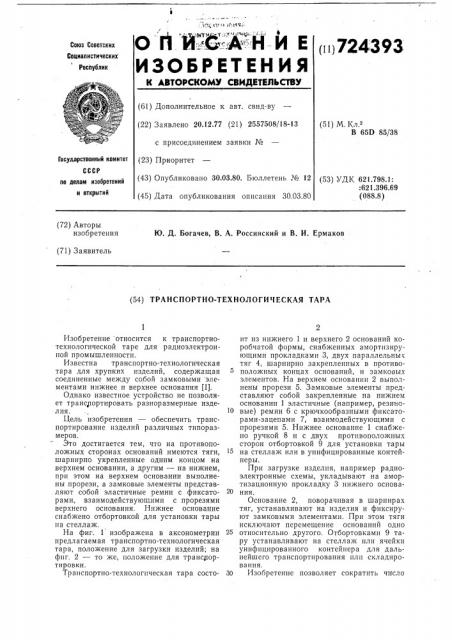

О И Е

ИЗОБРЕТЕНИЯ (t ц 724393

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.12.77 (21) 2557508/18-13 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования описания 30.03.80 (51) М.К .

В 65D 85/38

Государственный комитет (53) УДК 621.798.1: 621 396 69 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Ю. Д, Богачев, В. А. Россинский и В. И. Ермаков (71) Заявитель (54) ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКАЯ ТАРА

Изобретение относится к транспортнотехнологической таре для радиоэлектронной промышленности.

Известна транспортно-технологическая тара для хрупких изделий, содержащая соединенные между собой замковыми элементами нижнее и верхнее основания (1).

Однако известное устройство не позволяет транспортировать разноразмерные изделия. 10

Цель изобретения — обеспечить транспортирование изделий различных типоразмеров.

Это достигается тем, что на противоположных сторонах оснований имеются тяги, шарнирно укрепленные одним концом на верхнем основании, а другим — на нижнем, при этом на верхнем основании выполнены прорези, а замковые элементы представляют собой эластичные ремни с фиксато- 20 рами, взаимодействующими с прорезями верхнего основания. Нижнее основание снабжено отбортовкой для установки тары на стеллаж.

На фиг. 1 изображена в аксонометрии предлагаемая транспортно-технологическая тара, положение для загрузки изделий; на фиг. 2 — то же, положение для транспортировки.

Транспортно-технологическая тара состо- 30 ит из нижнего 1 и верхнего 2 оснований коробчатой формы, снабженных амортизирующими прокладками 3, двух параллельных тяг 4, шарнирно закрепленных в противоположных концах оснований, и замковых элементов. На верхнем основании 2 выполнены прорези 5. Замковые элементы представляют собой закрепленные на нижнем основании 1 эластичные (например, резиновые) ремни 6 с крючкообразными фиксаторами-зацепами 7, взаимодействующими с прорезями 5. Нижнее основание 1 снабжено ручкой 8 и с двух протнвоположных сторон отбортовкой 9 для установки тары на стеллаж или в унифицированные контейнеры.

При загрузке изделия, например радиоэлектронные схемы, укладывают на амортизационную прокладку 3 нижнего основания.

Основание 2, поворачивая в шарнирах тяг, устанавливают на изделия и фиксируют замковыми элементами. При этом тяги исключают перемещение оснований одно относительно другого. Отбортовками 9 тару устанавливают на стеллаж или ячейки унифицированного контейнера для дальнейшего транспортирования или складирования.

Изобретение позволяет сократить число

724393

Фиг. 1 типоразмеров тары и повысить универсальность складирования и транспортирования за счет использования одинаковых стеллажей и контейнеров.

Формула изобретения

1. Транспортно-технологическая тара для хрупких изделий, преимущественно радиоэлектронных схем, содержащая соединенные между собой замковыми элементами нижнее и верхнее основания, отличающ а я с я тем, что, с целью транспортирования изделий различных типоразмеров, на противоположных сторонах оснований имеются тяги, шарнирно укрепленные одним концом на верхнем основании, а другим— на нижнем, при этом на верхнем основании выполнены прорези, а замковые эле5 менты представляют собой эластичные ремни с фиксаторами, взаимодействующими с прорезями верхнего основания.

2. Тара по п. 1, отличающаяся тем, что нижнее основание снабжено отбортов10 кой для установки тары на стеллаж.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 474470, кл. В 65D 61/00, 1973.
