Устройство для металлизации керамических изделий

Устройство для металлизации керамических изделий

Иллюстрации

Показать все

Реферат



б

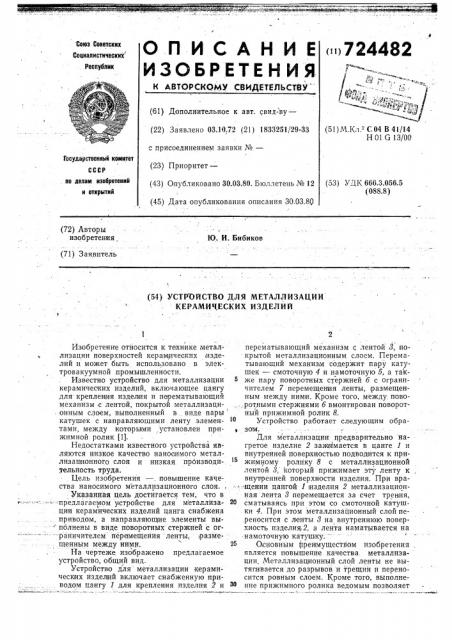

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

< >724482

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.10.72 (21) 1833251/29-33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.03,80. Бюллетень № 12 (51) М.Кл. С 04 В 41/14

Н 01 G 13/00

3 осударстеениый комитет ло делам изобретений и открытий (53) УДК 666.3.056.5 (088.8) (45) Дата опубликования описания 30.03.80

I (72) Авторы изобретения

Ю. И. Бибиков (71) Заявитель

l (54) УСТРОЙСТВО ДЛЯ МЕТАЛЛИЗАЦИИ

КЕРАМИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к технике металлизации поверхностей керамяческих изделий и может быть использовано в электровакуумной промышленности.

Известно устройство для металлизации керамических изделий, включающее цангу для крепления издел ия и перематывающий механизм с лентой, покрытой металлизационным слоем, выполненный в виде пары катушек с направляющими ленту элементами, между которыми установлен прижимной ролик (1).

Недостатками известного устройства являются низкое качество наносимого металлизац(ионного слоя и низкая прбизводительность труда.

Цель изобретения —. повышение каЧества наносимого металлизационного слоя..

Указанная цель достигается тем, что в

-: "- -. -"= предлагаемом устройстве для металлиза- 20 ци и керамических изделий цанга снабжена приводом, а направляющие элементы вы. полнены в виде поворотных стержней с ог-раничителем перемещения ленты, размещенным между ними. 25

На чертеже изображено предлагаемое устройство, общий вид.

Устройство для металлизации керамическихх изделяй включает снабженную приводом цангу 1 для крепления изделия 2 и! перематывающий механизм с лентой 8, покрытой металлизационным слоем. Перематывающий механизм содержит пару катушек — смоточную 4 и намоточную 5, а также пару поворотных стержней б с ограничителем 7 перемещеняя ленты,,размещенным между нимри. Кроме того, между поворотными стержнями б вмонтирован поворотный прижимной ролик 8.

Устройство работает следующим образо|м.

Для металлизации предварительно нагретое изделие 2 зажптмается в цанге 1 и внутренней поверхностью подводятся к прижимному ролику 8 с металлизационной лентой 8, который прижимает эту ленту к, внутренней поверхности изделия. При вращении цангой 1 изделия 2 металлизационная лента 8 перемещается за счет трен ия, сматываясь при этом со смоточной катушки 4. При этом металлизационный слой переносится с ленты 8 на внутреннюю поверхность изделия;2, а лента наматывается на намото чную катушку.

Основным преимуществом изобретения, является повышение качества металлизации. Металлизацяонный слой ленты не вытягивается до разрывов и трещин и переносится ровным слоем. Кроме того, выполнение прижимного ролика ведомым позволяет

724482

Ю. Копырин

Камыш никова

Корректор С, Файн

Тип. Харьк. фил. пред. «Патент»

3 ( уменьшить его габариты и тем самым обеспечивается металлизация изделий с меньшим внутренним диаметром.

Формула изобретения

Устройство для металлизации керамических изделий, включающее цангу для, крепления изделяя и перематывающий,механизм с лентой, покрытой металлизационным слоем, выполненный в виде пары катушек с направляющими ленту элемента- ми; между которыми установлен прижимI

Составитель

Редактор Н, Хубларова Техред А. ФФФВ4ФФМФЮМФЮФэйт а: и i"Заказ 227/332 Изд. ¹ 230

НПО <Поиск» Государственного комитета

113035, Москва, Ж-35, р — " ной ролик, отл и ч а ю щ ее с я 1гем, что, с целью повышения качества наносимого металлизационного слоя, цанга снабжена приводом, а направляющие элементы выполнены в виде поворотных стержней с ограничителем перемещения ленты, размещенным между ними.

Источник информации, принятый во внимание при экспернизе:

1. Авторское свидетельство СССР

¹ 353291, кл. Н 01 G 13/00, 02.12.70 (прототип) .

Тираж 673 Подписное

СССР по делам изобретений и открытий

Раушская наб., д. 4/5
