Рабочий орган снегоочистителя

Рабочий орган снегоочистителя

Иллюстрации

Показать все

Реферат



У

-г, p

1724625

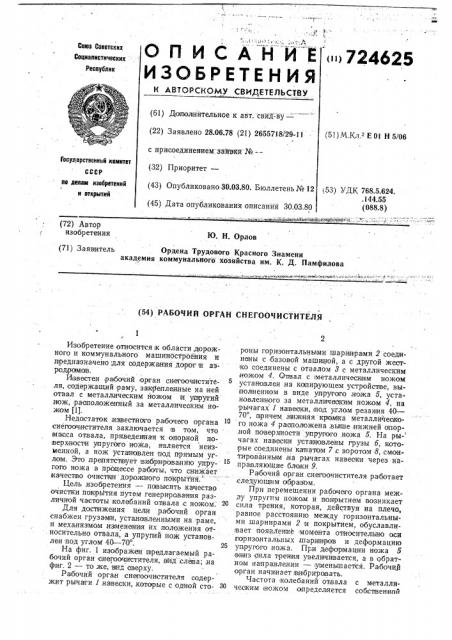

ОПИСАНИЕ

ИЗОБР ЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСЙОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — " - = (22) Заявлено 28.06.78 (21) 2655718/29-11 с присоединением заявки-№-(51) М.Кл. Е 01 Н 5/06

Государственный комитет (32) Приоритет—

Ilo делан изобретеиий

f и открытий (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования аписанйя 30.03.80 г (53) УДК 768.5.624. .144.55 (088.8) Ю. Н. О лов (72) Авт,ор изобретения

P (7l) Заявитель Ордена Трудового Красного Знамени академия коммунального хозяйства им. К. Д. Памфилова

С.

М Ф Ф ы ФФ +- "К+Ь ФзаЬ» м —: (54) РАБОЧИЙ ОРГАН СНЕГООЧИСТИТЕЛЯ

Изобретение отно|сится к области дорожного и коммунального машиностроения и предназначено для содержания дорот и аэро д,роман.

Известен ра бочий орган снегоочистителя, содержащий раму, за кфепленные на ней отвал с металлическим ножом к уврутий нож, расположенный за металлическим ножом (Ц.

Недостаток,известного рабочего органа снег1оочистителя,заключается в том, что . масса отвала, приведеиная к опорной поверхно сти упругого ножа; является неизменной, а нож установлен под прямым углем. Это лрепятствует вибр ирава нию упругопо ножа .в процессе ра баты, что снижает качест во очи сттси дорожного покуытия.

Цель, изобретения — повысить качество очистки покрь1тия путем генерирования различной частоты колебаний отвала;с ножом, Для достижения цели рабочий орган снабжен грузам и, установленными .на раме, и механизмом,изменен и я их положения от. носительно отвала, а упрупий нож установлен под углом 40 — 70 . 25

На фиг. 1 изображен л редла гаемый рабочий орган анепоочистителя, вид слева;,на фиг. 2 — то же, аид аверху.

Ра бочий орган снепоочистителя содержит рычаги 1 на вески, которые с одной сто- ЗО роны горизонтальными шарнира ми 2 соединены с базовой маши ной, а с др угой жестко соединены с отвалом 3 с металлическим ножом 4. Опвал с металличесиим ножом установлен .на капирующем устройстве, выiIIол неHном в виде упругого ножа 5, установленного за металличеаким ножом 4, на рычагах 1 на веаки, под углом резан(ия 40—

70, п ричем .н иж няя кромка металличеакого ножа 4 .расположена, выше нижней опор,ной поверхности упругого .ножа 5. На ры- чагах наве ски установлены грузы б, кото рые соединены канатам 7,с воротом 8, смонтиро ванным на рычагах навеак и через напра вляющие блоки 9.

Ра бочий орган снепоочистителя ра ботает следующим обра зом.

При перемещении рабочего органа между упругим ножом и поирьпием возникает сила трения, которая, действуя на плечо, равное расстоянию между горизонтальными шарнирами 2 .и покрытием, обуславли вает появление момента OTIHîñèòåëI Hî аси горизонтальных шарнвров и деформацию упругого ножа. При деформации ножа 5. вниз сила трения увеличивается, а в обратном направлении —;уменьшается. Рабочий орган начинает в и бриравать.

Частота колебаний отвала с металлическим ножом апределяе пся собственной

724625

3 част оюй навеаки, собспвенная ча стота ко-. торой .в свою очередь заййсйт от IIIoë îæåíèÿ грузов б. на рычагах .навеаки. Чем ближе грузы 6 расположены к шарнирам 2, тем

5. больше собственная частота колебании на вески юпвала:с но ком. Со6ствен ная частота колебаний на вески отвала с ножом оовладает с ча ст отой изменения аилы трения между эластичным ножом IH покрытием.

Учитывая, что система работает в резонанс- 10 ном режиме, амплитуда колебаний рабочего органа .в начале перемещения увелич и-. ваетая, .до(стигая определенной величины.

Что,бы эластичный,нож не отрывался от по- - крытия ;- -лрирост :кинетичеакой энергии за 18 одйн цикл колебаний не должен превышать иотенциальной энергии всей системы при статическом равHQIBBcHH. Это условие легко достигается регуляровкой положения гру20 зов б на рычагах навески I.

В зависимости от:вида и прочности убираемой среды рабочий ор|ган .снегоочистителя мажино настроить на оитлмалвную ча - сточ у, не приме ньяя сложную систему .привода специального вибрационного устройства. Установка эла спич|ного .ножа под углом резания 40 — 70 обеапечявает работу ножа на сжатие" при движении его по по. крытию, превращая на веоиу отвала с металличеаки м ножом в а втюколебателыную 80 сйстему, самовазбуждающуюся при движе нии рабочего орвана.

Г1 ри вибрапии отвала с металличеаким ножом происходит ан ижение возникающих тяговых сопротивлений при очистке покрытия от снега или прунтавых наносов за счет анйжения усилий,;возяикающих при резайии, и зв счет быстрого схода призмы волоченяя с от вала.

Ыеталлическии нож срезает основной слой убираемюй "среды, отвал перемещает срезанный слой в- виде ирозмы волочения в столярову от очи щаемюй пол о сы, à эла стичный нож зачищает покрыпие. При вибрации отвала с ножом прои сходит уменьшение величин коэффициентов внутреннего и внеш.него црения, а также снижен ие велич.ины сил когезии и адгезии у снега:в срезаемом слое и в-призме волочекия, образующейся перед о"пва лом.

В результате такого изменения физикомеха1ничеаких свойств среды предельно уменьшаются тяговые сопротивления при работе и достигается выао|кое качество у.борк и покрытия.

Фо р мул а,и зо бр ете ния

Рабочий орган снегоочистителя, содержащий раму, закрепленные на ней отвал с металлическим ножом и уп рупий нож, расположенный за металлическим ножом, о тл и ч а ю шийся тем, что, с целью повыше1ния качества очистки путем генерироваиия различной частоты колебаний отвала, рабочий орган снабжен грузами, устано влен ными на раме, и механизмом изменения их положенйя отноаителыно отвала, а улругий нож устаио влен под углом 40 — 70 .

Источник информации, принятый во вн имание при экспертизе:

1. Основные иаправления развития машин для уборщики городов в зимних условиях. Обзор. Серия Ш, М., ЦНИИТЭСТРОйМАШ, 1975, с. 5 — б;724625

Щ».2

Составитель А. Кузнецов

Техред А; Камышникова

Редактор А. Купрякова

Корректор С. Файн

Тип. Харьк. фил. пред. <<Патент»

Заказ 237/336 Изд. № 227 Тираж 626 Подписное

НПО «Поиск» Государственного комитета CQCP по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5
