Класс 2lc, 72 № 72469

СССР

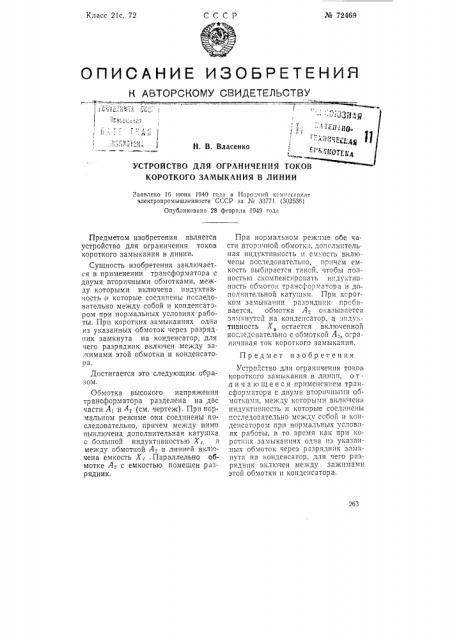

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

r

,i„ ;Д 2Д (g

" с 1 г10i г „

Н. В. Власенко

В,!;ЦОТ .1 ".ñ;Ï(}óä,.д

УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ ТОКОВ

КОРОТКОГО ЗАМЫКАНИЯ В ЛИНИИ

° 1Л:" о

1 - гн 1 ). pi(1

3аявлено 16 июня 1940 гола в Наротны|1 ксмг ссарнат электропромышленности СССР за ¹ 33771 (302536) Опубликовано 28 февраля 1949 гола

Предмет изобретения

263

Предметом изобретения является устройство для ограничения токов короткого замыкания в линии.

Сущность изобретения заключается в применении трансформатора с двумя вторичными обмотками, между которыми включена индуктивность и которые соединены последовательно между собой и конденсатором при нормальных условиях работы. При коротких замыканиях одна из указанных обмоток через разряд. пик замкнута на конденсатор, для чего разрядник включен между зажимами этой обмотки и конденсатора.

Достигается это следующим образом.

Обмотка высокого напряжения трансформатора разделена на двс части А| и 2 (см, чертеж). При нормальном режиме OH» соединены последовательно, причем между ними выключена дополнительная катушка с большой индуктивностью Х, а между обмоткой А и линией включена емкость Х, . Параллельно обмотке А с емкостью помещен разрядникк.

При нормальном реж;1ме обе части вторичной обмотки, допслнптельная индуктивность и емкость включены последовательно, пр»чем емкость выбирается тако11, чтобы полностью скомпенс»рогать индуктивность обмоток трансформатора и,дополнительной катушки. При коротком замыкании разрядник пробивается, обмотка А.. оказывается замки Toil HB конденсатор, а индуктивность Х, остается включенной последовательно с обмоткой А., ограничивая ток короткого замыкания.

Устройство для ограничения токов короткого замыкания в л»нп», о тл и ч а ю щ е е с я применением трансформатора с двумя вторичными обмотками, между которыми включена индуктивность и которые соед;шены госледовательно между собой и конденсатором при нормальных условиях работы, в то время как при коротк»х замыканиях одна пз указанHbIx обмоток через разрядник замкнута на конденсатор, для чего разрядник включен между зажимами этой обмотки и конденсатора.
