Реферат

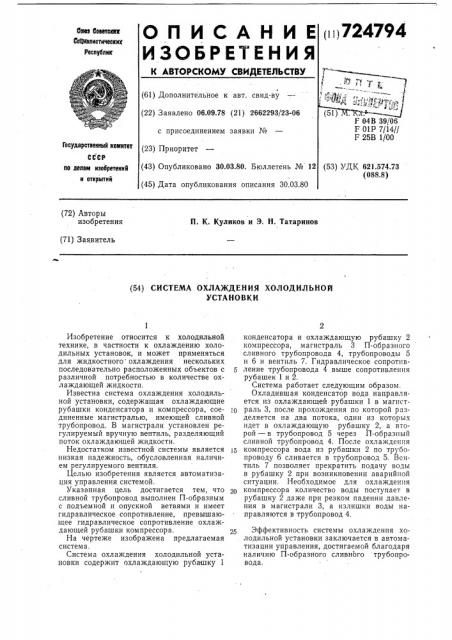

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cmes Соеетснитт

ФЩналистичесних

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.09.78 (21) 2662293/23-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования описания 30.03.80

Государственный комитет

СССР ло делам изобретений и открытий (72) Авторы изобретения

П. К. Куликов и Э. Н. Татаринов (71) Заявитель (54) СИСТЕМА ОХЛАЖДЕНИЯ ХОЛОДИЛЬНОЯ

УСТАНОВКИ

Изобретение относится к холодильной технике, в частности к охлаждению холодильных установок, и может применяться для жидкостного охлаждения нескольких последовательно расположенных объектов с 5 различной потребностью в количестве охлаждающей жидкости.

Известна система охлаждения холодильной установки, содержащая охлаждающие рубашки конденсатора и компрессора, соединенные магистралью, имеющей сливной трубопровод. В магистрали установлен регулируемый вручную вентиль, разделяющий поток охлаждающей жидкости.

Недостатком известной системы является 15 низкая надежность, обусловленная наличием регулируемого вентиля.

Целью изобретения является автоматизация управления системой.

Указанная цель достигается тем, что сливной трубопровод выполнен П-образным с подъемной и опускной ветвями и имеет гидравлическое сопротивление, превышающее гидравлическое сопротивление охлаждающей рубашки компрессора. 25

На чертеже изображена предлагаемая система.

Система охлаждения холодильной установки содержит охлаждающую рубашку 1 конденсатора и охлаждающую рубашку 2 компрессора, магистраль 3 П-образного сливного трубопровода 4, трубопроводы 5 и 6 и вентиль 7. Гидравлическое сопротивление трубопровода 4 выше сопротивления рубашек 1 и 2.

Система работает следующим образом.

Охладившая конденсатор вода направляется из охлаждающей рубашки 1 в магистраль 3, после прохождения по которой разделяется на два потока, один из которых идет в охлаждающую рубашку 2, а второй — в трубопровод 5 через П-образный сливной трубопровод 4. После охлаждения компрессора вода из рубашки 2 по трубопроводу 6 сливается в трубопровод 5. Вентиль 7 позволяет прекратить подачу воды в рубашку 2 при возникновении аварийной ситуации. Необходимое для охлаждения компрессора количество воды поступает в рубашку 2 даже при резком падении давления в магистрали 3, а излишки воды направляются в трубопровод 4.

Эффективность системы охлаждения холодильной установки заключается в автоматизации управления, достигаемой благодаря наличию П-образного сливного трубопровода, 724794

Формула изобретения

Составитель А. Коломейцева

Техред А. Камышиикова

Корректоры: А. Галахова и Р. Беркович

Редактор Г. Прусова

Заказ 355/12 Изд. № 205 Тираж 729 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская иаб., д. 4(5

Типография, пр. Сапунова, 2

Система охлаждения холодильной установки, содержащая охлаждающие рубашки кондепсатора и компрессора, соединенные 5 магистралью, имеющей сливной трубопровод, отличающаяся тем, что, с целью

4 автоматизации управления, сливной трубопровод выполнен П-образным с подъемной и опускной ветвями и имеет гидравлическое сойротивленйе, превышающее гидравлическое сопротивление охлаждающей рубашки компрессора.
