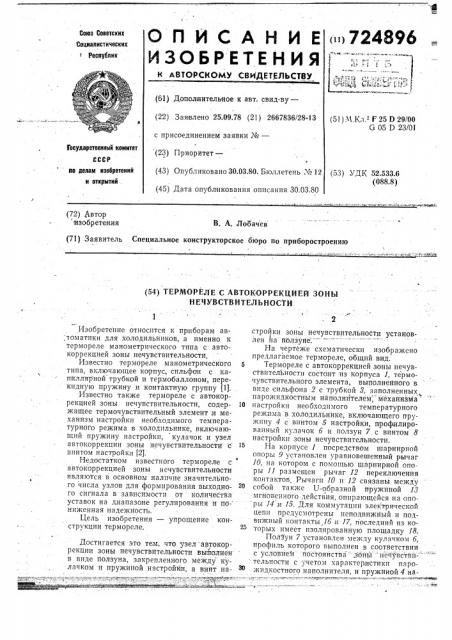

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

<и) 724896

Союз Соиетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Зая влено 25.09.78 (21) 2667836/28-13 с присоединением заявки №вЂ” (23) Приоритет— (51) Ч К т Г 25 D 29/00

G 05 D 23/01

МЪсударствеииый комитет ио делам изобретений и открытий . (43) Опубликовано 30.03.80. Бюллетень ¹ 12 (45) Дата опубликования описания 30.03.80 (53) УДК 52.533.6 (088.8) (72) Лвтор и.зобретен,ия

В. А. Лооачев (71) Заявитель Специальное конструкторское бюро по приборостроению (54) ТЕРМОРЕЛЕ С АВТОКОРРЕКЦИЕЙ ЗОНЫ

НЕЧУВСТВИТЕЛЬНОСТИ

Изобретение относится к приборам ав;томатики для холодильников, а именно к термореле манометрического типа с автокоррекцией зоны нечувствительности.

Известно термореле манометрического б типа, включающее корпус, сильфон с капиллярной трубкой и термобаллоном, перекидную пружину и контактную группу (1).

Известно также термореле с автокоррекцией зоны нечувствительности, содер- 10 жащее термочувствительный элемент и механизм настройки необходимого температурного режима в холодильнике, включающий пружину настройки, кулачок и узел автокоррекции зоны нечувствительности с винтом настройки (2).

Недостатком известного тер мореле с автокоррекцией зоны нечувствительности являются в основном наличие значительного числа узлов для формирования выходного сигнала в зависимости от количества уставок на диапазоне регулирования и rio- ниженная надежность.

Цель изобретения — упрощение конструкции термореле.

Достигается это тем, что узел автокоррекции зоны нечувствительности выйолнен в виде ползуна, закрепленного между кулачком и пружиной настройки, а винт на- З0 стройки зоны нечувствительности установ-! лен на ползуне;

На чертеже схематически изображено предлагаемое термореле, общий вид.

Термореле с автокоррекцией зоны нечувствительности состоит из корпуса 1, термочувствительного элемента, выполненного в виде сильфона 2 с трубкой 3, заполненных, парожидкостным наполнптелем",механизма настройки необходимого температурного режима в холодильнике, включающего пружину 4 с винтом б настройки, профилированный кулачок б и ползун 7 с винтом 8 настройки зоны нечувствительности, На корпусе 1 посредством шарнирной опоры 9 установлен уравновешенный рычаг

l0, на котором с помощью шарнирной опоры 11 размещен рычаг 12 переключения контактов. Рычаги 10 и 12 связаны между собой также U-образной пружиной 18 мгновенного действия, опирающейся на опоры 14,и 15. Для коммутации электрической цепи предусмотрены неподвижный и подвижный контакты 1б и 17, последний из которых имеет изолированную площадку 18.

Полйун 7 установлен между кулачком б, профиль которого выполнен в соответствии с условием постоянства .зоны нечувстви- тельности с учетом характеристики парожидкостного наполнителя, и пружиной 4 настройки диапазона регулирования темпера- туры. Винт 8 настройки зоны нечувствительности касается контактного рычага 12.

Таким образом, при изменении кулачком б уставок срабатывания прибора посредством воздействия на пружину 4 настройки через ползун 7 и винт 5 одновременно поддерживается постоянство зоны нечувствительности благодаря тому, что винт 8 изме" - — няет положение контактного рычага 12, приближая или удаляя его от положения ,неустойчивого равновесия, возникающего в результате расположения на.одной прямой опор 9, 14, 15 и точки соприкосновения винта 8 с рычагом 12.

Предлагаемое термореле "рас отает следующим образом.

При настройке-термореле na бтйосительно теплый режи м работы холодильника (сплошные линии на фигуре) профильный. кулачок б устанавливают в соответствующее положение, при этом- контакты

1б и 17 замкнуты, коммутнруя электроцепь холодильйого агрегата, обеспечивающего охлаждение камеры холодильника. По мере снижения, температуры "в холодильнике давление в термосистеме понижаетея; пере.,становочное усилие сильфона 2 уменьшается, уравновешенный рычаг 10 под действием пружины 4 поворачивается против часовой" стрелки и«доходит до Йо«л«ожения неустойчивого равновесия; при этдм под действием" усилия U-образной пружины 18 контактный рычаг 12 перебрасывается, про"изводя мгновенное размыкание -"контактов

1б и 17. Холодильный агрегат отключается, * температура в камере холодил«ь«йй»к»а возрастает, в результате чего давление в термосистеме увеличивается и под действием йерест«ано«вочйого усилия сильф«он«а 2 рычаг

9 поворачивается по часовой стрелке и доходит до положения неустойчивого- равновесия. Посредством U-образной пружины контактный рычаг 12 перебрасывается н занимает исходное положение, замыкая конт«а кты lб и 17. Цйкл "работы "холодильного-агрегата повторяется. -.У 4- »

При настройке термореле на наиболее холодный режим работы холодильника (пунктирные линии на фигуре) кулачок б поворачивают по часовой стрелке, гфи эт«ом

ЩфВ ЩййййЪМЫ-Ы- Ъ:М % » - "«.: .:.. ..": т - ."- =с- - :Ы "".» "ЙФЖ4йаЖМ.=», -:К."

4896

4 ! ползун 7 вместе с винтом 8 настройки зоны нечувствительности под действием усилия пружины 4, передаваемого через винт 5, перемещается в правое положение, из меняя угол наклона контактного рычага 12 и приближая его тем самым к положению не- устойчивого равновесия. Следовательно, изменяя положение контактного рычага 12, т. е. приближая пли удаляя его от положения неустойчивого равновесия в зависимости от -уставок диапазона регулирования температуры, обеспечивают стабильность зоны нечувствительности (дифференциала) . без увеличения узлов формирования выходных,сигналов.

И*спользование предлагаемого термореле дает возможность автоматически под - держивать постоянную .зону нечувствитель-ности на всех режимах работы холодильника при относительно несложной конструкции и позволит снизить себестоимость его изготовления до 3,2% по сравнению с известным прибором.

1 !

Формула изобретения

Термореле с автокоррекцией зоны нечув. ствительности, содержащее термочувствительный элемент и механизм настройки необходимого температурного режима в холодильнике, включающий пружину на- стройки, кулачок и узел автокоррекции зо ны нечувствительности с винтом настройки, о т л я ч а-ю щ е е с я тем, что, с целью

35 упрощения конструкции, узел автокоррек- ции зоны нечувствительности выполнен в виде ползуна, закрепленного между кулачком и пружиной настройки, а винт настройки зоны нечувствительности установлен на

40 ползуне.

Источники информации, принятые .во внимание-при экспертизе: з

45 1. Зеликовский И. Х. и др. Справочник по малым холодйльным машинам и установкам. М., «Пищевая промышленность», 1968, с. 178 — 179.

2. Авторское свидетельство СССР № 257172, кл. G 01 К 11 04, 1968 (прототип).
