Реферат

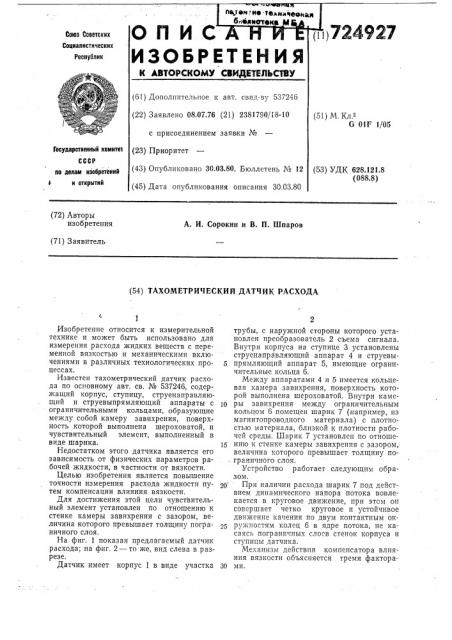

naiPH He ТЬАНлЧФФНМЛ б,евютена М

Союз Советских

Социалистических

Республик

К ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 537246 (22) Заявлено 08.07.76 (21) 2381790/18-10 с присоединением заявки № (51) М, Кл.

G 01F 1/05 (43) Опубликовано 30.03.80. Бюллетень № 12 (45) Дата опубликования описания 30.03.80 (53) УДК 628.121.8 (088.8) по делам изобретений

4 и открытий (72) Авторы изобретения

А. И. Сорокин и В. П. Шпаров (71) Заявитель (54) ТАХОМЕТРИЧЕСКИИ ДАТЧИК РАСХОДА

Государственный комите1 (23) Приоритет

Изобретение относится к измерительной технике и может быть использовано для измерения расхода жидких веществ с переменной вязкостью и механическими включениями в различных технологических процессах.

Известен тахометрический датчик расхода по основному авт. св. ¹ 537246, содержащий корпус, ступицу, струенаправляющий и струевыпрямляющий аппараты с ограничительными кольцами, образующие между собой камеру завихрения, поверх-. ность которой выполнена шероховатой, и чувствительный элемент, выполненный в виде шарика.

Недостатком этого датчика является его зависимость от физических параметров рабочей жидкости, в частности от вязкости.

Целью изобретения является повышение точности измерения расхода жидкости путем компенсации влияния вязкости.

Для достижения этой цели чувствительный элемент установлен по отношению к стенке камеры завихрения с зазором, величина которого превышает толщину пограничного слоя.

На фиг. 1 показан предлагаемый датчик расхода; на фиг. 2 — то же, вид слева в разрезе.

Датчик имеет корпус 1 в виде участка трубы, с наружной стороны которого установлен преобразователь 2 съема сигнала.

Внутри корпуса на ступице 3 установлены струенаправляющий аппарат 4 и струевы5 прямляющий аппарат 5, имеющие ограничительные кольца 6.

Между аппаратами 4 и 5 имеется кольцевая камера завихрения, поверхность которой выполнена шероховатой. Внутри каме10 ры завихрения между ограничительным кольцом 6 помещен шарик 7 (например, из магнитопроводного материала) с плотностью материала, близкой к плотности рабочей среды, Шарик 7 установлен по отноше15 нию к стенке камеры завихрения с зазором, величина которого превышает толщину по, граничного слоя, Устройство работает следующим образом.

2о При наличии расхода шарик 7 под действием динамического напора потока вовлекается в круговое движение, при этом он совершает четко круговое и устойчивое движение качения по двум контактным окружностям колец 6 в ядре потока, не касаясь пограничных слоев стенок корпуса и ступицы датчика.

Механизм действия компенсатора влияния вязкости объясняется тремя фактораЗО ми.

Ъ ф :„ Ф а —. у -.1.-.,-, .- 9.:з

724927

3 4

Во-первых, тем, что траектория движения шарика проходит в ядре потбка, где скорость потока, набегающего на шарик, мало отличается от средней скорости по сечению.

Во-вторых, тем, что такая конструкция устройства в целом обеспечивает постоянство величины эффективного проходного Формула изобретения сечения в кольцевой камере завихрения в широком диапазоне измерения. Тахометрический датчик расхода по авт.

В-третьих, тем, что влияние пограничных 10 св. № 537246, о тл и ч а ю щи и с я тем, что, слоев в местах контакта шарика с кольцами с целью повышения точности измерения пумало вследствие их тонкостенности, а пото- тем компенсации вязкости жидкости, чувму тормозящие моменты от вязкого трения ствительный элемент установлен по отношенезначительны. нию к стенке камеры завихрения с зазором, Кроме того, кольца б контактируют с ша- 15 величина которого превышает толщину пориком в зонах отрыва вихревого следа и граничного слоя.

Риз,1
