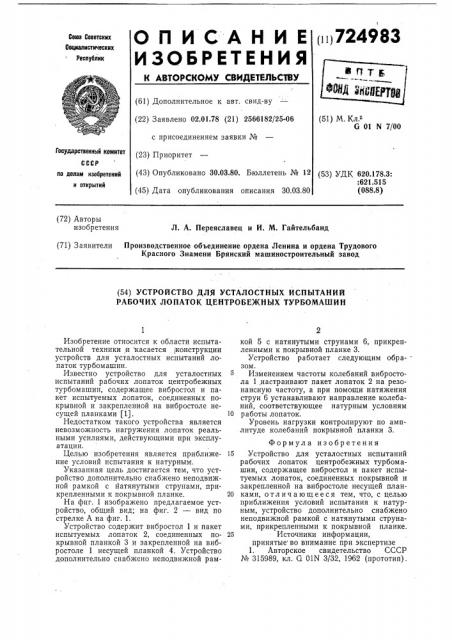

Q П И С А Н И Е (11)724983

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.78 (21) 2566182/25-06 с присоединением заявки № (51) М. Кле

G 01 N 7/00

Й УдаР теенный комитет (23) Приоритет по делам изобретений (43) Опубликовано 30.03.80. Бюллетень № 12 (53) УДК 620.178.3:

:621.515 (088.8) и открытий (45) Дата опубликования описания 30.03.80 (72) Авторы изобретения

Л. А. Переяславец и И. М. Гайтельбанд (71) Заявители Производственное объединение ордена Ленина и ордена Трудового

Красного Знамени Брянский машиностроительный завод (54) УСТРОЙСТВО ДЛЯ УСТАЛОСТНЫХ ИСПЫТАНИЙ

РАБОЧИХ ЛОПАТОК ЦЕНТРОБЕЖНЫХ ТУРБОМАШИН

Изобретение относится к области испытательной техники,и касается конструкции устройств для усталостных испытаний лопатокк тур бом ашин.

Известно устройство для усталостных испытаний рабочих лопаток центробежных турбомашин, содержащее вибростол и пакет испытуемых лопаток, соединенных покрывной и закрепленной на вибростоле несущей планками (1). 10

Недостатком такого устройства является невозможность нагружения лопаток реальными усилиями, действующими при эксплуатации.

Целью изобретения является приближе- 15 ние условий испытания к натурным.

Указанная цель достигается тем, что устройство дополнительно снабжено неподвижной рамкой с натянутыми струнами, прикрепленными к покрывной планке. 20

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1.

Устройство содержит вибростол 1 и пакет испытуемых лопаток 2, соединенных по- 25 крывной планкой 3 и закрепленной на вибростоле 1 несущей планкой 4. Устройство дополнительно снабжено неподвижной рамкой 5 с натянутыми струнами 6, прикрепленными к покрывной планке 3.

Устройство работает следующим обра-зом.

Изменением частоты колебаний вибростола 1 настраивают пакет лопаток 2 на резонансную частоту, а при помощи натяжения струн 6 устанавливают направление колебаний, соответствующее натурным условиям работы лопаток.

Уровень нагрузки контролируют по амплитуде колебаний покрывной планки 3.

Формула изобретения

Устройство для устал остных испытаний рабочих лопаток центробежных турбомашин, содержащее вибростол и пакет испытуемых лопаток, соединенных покрывной и закрепленной на вибростоле несущей планками, отличающееся тем, что, с целью приближения условий испытания к натурным, устройство дополнительно снабжено неподвижной рамкой с натянутыми струнами, прикрепленными к покрывной планке, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 315989, кл. G 01N 3/32, 1962 (прототип).

724983

Фиг. 1

6ud А

Фиг. Z
