Реферат



.м «м о и и с кк — - нн.-%от

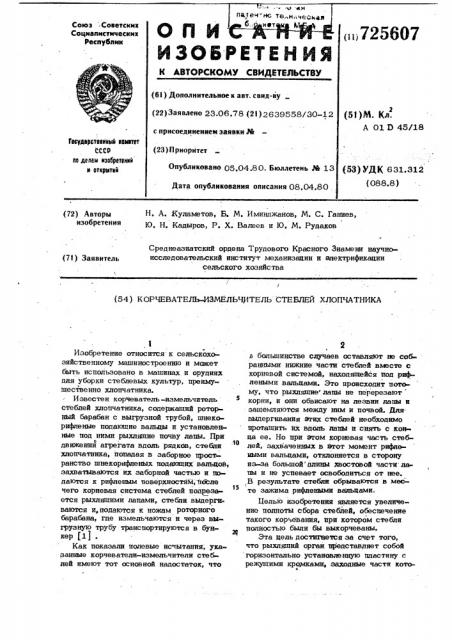

ИЗОБРЕТЕН ЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических республик 1;725607 (6i ) Дополнительное к авт. саид-ву „ (22) Заявлено 23.06.78 (21) 2639558/30-12 (51)М. Кл.

А 01 D 45/18 с присоединением заявки .%

Гооудоротвоинио комитет

СССР по делам кзобретеной и откритой (23) Приоритет (53) УДК 631.312 (088.8) Опубликовано 05,04,80. Бюллетень йв 13

Дата опубликования описания 08,04.80

Н. А. Яуламетов, Б. М. Иминджанов, М. С. Ганиев, I

Ю. Н. Кадыров, P. Х. Валеев и Ю, М. Рудаков (72) Авторы изобретения

Среднеазиатский ордена Трудового Красного Знамени научноисследовательский институт механизации и электрификации сельского хозяйства (7!) Заявитель (54) КОРЧЕВАТЕЛЬ-ИЗМЕЛЬЧИТЕЛЬ СТЕБЛЕЙ ХЛОПЧАТНИКА,1

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах и opynwx для уборки стеблевых культур, преимущественноо хлопчатника.

Известен корчеватель -измельчитель стеблей хлопчатника, содержащий роторный барабан с выгрузкой трубой, шнекорифленые подающие вальцы и установленные под ними рыхлящие почву лапы. При о движении агрегата вдоль рядков, стебли хлопчатника, попадая в заборное пространство шнекорифленых податощщ вальцов, захватываются их заборной частью и подаются к рифленым поверхностям, после чего корневая система стеблей подреза15 ется рыхлящими лапами, стебли выдергиваются и,подаются к ножам роторного барабана, где измельчаются и через выгрузную трубу транспортируются в бункер fl) .

Как показали полевые исчытания, указанные корчеватели-измельчители стеблей имеют тот основной надостаток, что а большинстве случаев оставляют не соЬравными нижние части стеблей вместе с корневой системой, находящейся под рифлеными вальцами. Это происходит потому, что рыхлящие лапы не перерезают корни, и они обвисают на лезвии лапы и защемляются между ним и почвой. Для. вьщергивания этих стеблей необходимо протащить их вдоль лапы и снягь с конца ее. Но при этом корневая часть стеблей, захваченных в Этот момент рифлеиыми вальцами, отклоняется в сторону из-за большой длины Хвостовой части лапы и не успевает освободиться от нее.

В результате стебли обрываются в мес те зажима рифлеными вальцами.

Целью изобретения является увеличение полноты сбора стеблей, обеспечение такого кор .евания, при котором стебли полностью были бы выкорчеваны.

Эта цель достигается за счет того, что рыхлящий орган представляет собой горизонтально установленную пластину с режущими кромками, заходные части кото4

3, 725 рых расположены одна отнссительно дру1 гой под острым„углом, вершина этого угла направлена в сторону, противоположную направлению движения корчевателя, а в зоне рифленой части подающих валъцов режущие кромки расположены параллельно с образованием продольного паза.

На фиг. 1 схематически изображен кор&чеватель-измельчитель, вид сбоку; на 4 о фиг. 2 - сечение А-А фиг. 1.

Корчевател ь-намел ьчитель стеблей хлопчатника содержит роторный барабан-измельчитепь 1 с выгрузной трубой 2,.встречновращающиеся подающие шнекорифленые валь 5 цы 3, нод которыми установлен рыхлящий орган 4. Рыхлящий орган выполнен в виде пластйны 5 с режущими кромками 6, заходные части которых расположены одна относительно другой под острым углом. Ю

Вершина этого угла направлена в сторону, противоположную направлению движения корчевателя, а в зоне рифленой части подающих вальцов 3 режущие кромки 6 рас положены параллельно с образованием продо- 5 льного паза 7. Паз 7 можно выполнить в конечной его части с расширением, например каплевидной* формы, для исключения взаимозаклинивания скапливающихся стеблей.

При движении машины вдоль рядков

30 стебли хлопчатника попадают между подающими вальцами, где они захватываются шнеками и подаются в измельчитель l. При дальнейшем церемешении вдоль вальков вследствне того, что корневые части стеблей располагаются в рядке с отклонениями от его оси, они попадают под воздействие левой или правой режущей кромки пластины 5. Под воздействием режущей кромки корень смешается в цен607 4 тральную часть пластины, а затем в продольный паз 7 и рывком продергивается в почве. Благодаря этому он обры;вается с своей утонченной части на глу! бине 30-35 см и повисает на конце паза 7, откуда он одновременно снимается рифленой частью вальцов 3.

Использование предложенного корчевателя-измельчителя стеблей хлопчатника позволяет повысить полноту подбора стеблей за счет полного сбора корневой части путем исключения их пропуска при корчевднии.

Формула изобре тен кя

К opчеватель-изме льч итель с те блей хлопчатника, содержащий роторный барабан с выгрузной трубой, шнекорифленые подающие вальцы и установленный под ними рыхлящий почву орган, о т л и ч а ю ш и Й с я тем, что, с целью увеличения сбора стеблей за счет более полного их выкорчевывания, рыхлящий орган представляет собой горизонтально установленную пластину с режущими кромками, заходные части которых, расположены одна относительно другой под острым углом, вершина этого угла направлена в сторону, противоположную направлению движения корчевателя, а в зоне рифленой части подающих вальцов режущие кромки расположены параллельно с образованием

1 продольного паза.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 209115, кл. А 01 3 45/18, 1966.

А-А

6 Х

UHHHITH Заказ 539/2

Тираж 723 Подписное

Филиал ППП «Патент«, г. Ужгород, ул. Про ектная,4
